Чому тепловізор показує неточну температуру? Можливо, ви припустилися цих помилок
Вступ
Інфрачервоний тепловізор – високоефективний, безконтактний та високоточний вимірювальний прилад, який відіграє важливу роль у промисловому виробництві, електротехнічних розробках, перевірці систем опалення, вентиляції та кондиціонування повітря, обслуговуванні автомобілів тощо. Проте з певних причин результати вимірювань бувають неточними, що знижує надійність досліджень.
Нижче наведено ситуації, які можуть спричинити похибки у вимірюванні температури. Перевірте себе – можливо, ви теж припускаєтесь подібних помилок.
Зміст
- Вступ
- Помилка 1. Тепловізор не прогрітий завчасно
- Помилка 2. Порушення правил експлуатації
- Неправильне фокусування тепловізора
- Не виконано ручне калібрування тепловізора після зміни температури
- Помилка 3. Недостатня ефективність приладу
- Помилка 4. Не проведено періодичне калібрування або тепловізор обслуговується неналежним чином
Помилка 1. Тепловізор не прогрітий завчасно
Щоб отримати точні результати вимірювання, перед початком роботи тепловізор необхідно належним чином прогріти. Час прогріву зазвичай залежить від моделі пристрою та умов довкілля, але більшість тепловізорів готові до роботи вже за 3-5 хвилин. Тому, якщо результати вимірювань виявилися неточними, перше, що слід зробити – перевірити якість прогріву приладу.
Помилка 2. Порушення правил експлуатації
Неправильне фокусування тепловізора

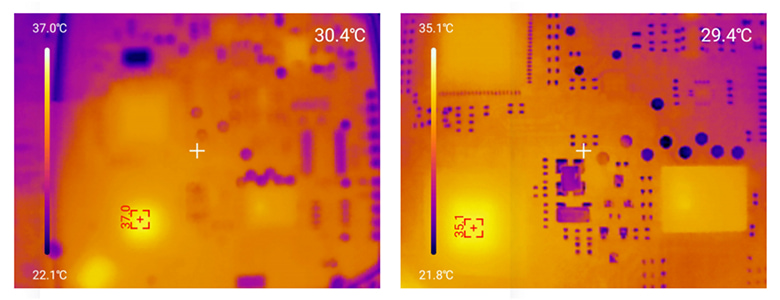

Точне фокусування тепловізора – це ключова умова для отримання достовірних результатів вимірювання. У моделях з ручним фокусуванням необхідно вручну відрегулювати відстань наведення, поки зображення не стане чітким. Для моделей з фіксованим фокусом переконайтеся, що вимірювання проводяться в межах робочої відстані об'єктива. Мінімальна відстань фокусування вказана в посібнику користувача.
Не виконано ручне калібрування тепловізора після зміни температури
Коли температура довкілля різко змінюється, необхідно виконати ручне калібрування за допомогою кнопки затвора. Зображення може зависнути під час цього процесу — це нормальне явище. Методи калібрування можуть відрізнятися залежно від пристрою (докладнішу інформацію дивіться у посібнику до вашого тепловізора).
- Коефіцієнт випромінювання: відображає здатність об'єкта випромінювати інфрачервоні промені та є ключовим чинником, що впливає на точність вимірювань. Коефіцієнт випромінювання різних матеріалів суттєво відрізняється, тому слід обирати правильне значення відповідно до матеріалу та стану поверхні. Докладні відомості про налаштування цього параметра також наведені у посібнику.
- Температурна компенсація: для об'єктів із низьким коефіцієнтом випромінювання необхідно враховувати енергію, що відбивається від предметів поруч. Цю частку енергії коригують за допомогою налаштувань температурної компенсації, що запобігає виникненню похибок.
- Коефіцієнт пропускання: під час проходження крізь атмосферу інфрачервоне випромінювання може поглинатися та розсіюватися молекулами газу й частинками пилу. Тому значення коефіцієнта пропускання слід регулювати відповідно до реальних умов роботи для забезпечення точності результатів.

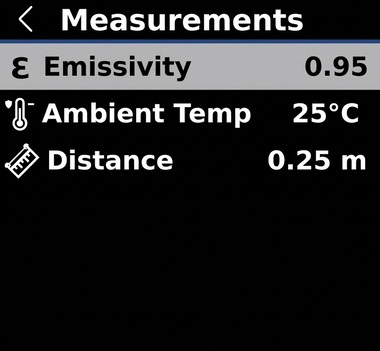

Меню налаштування параметрів вимірювання тепловізора

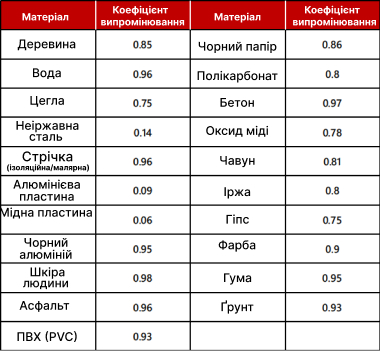

Таблиця коефіцієнтів випромінювальної здатності для різних матеріалів
Помилка 3. Недостатня ефективність приладу
Якість інфрачервоного детектора визначає робочі характеристики тепловізора. На точність вимірювання температури безпосередньо впливає теплова чутливість (NETD), яка залежить саме від інфрачервоного детектора.

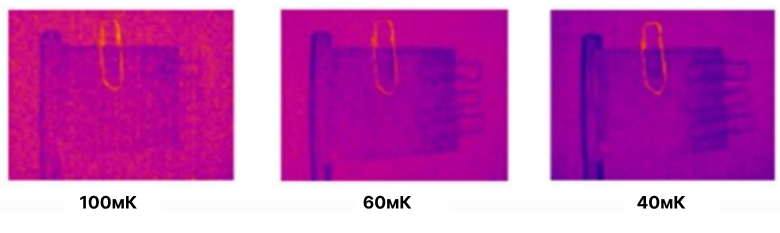

Теплова чутливість (NETD) відображає здатність розрізняти найменші перепади температур. Що нижчим є значення NETD, то якіснішим буде зображення. Зазвичай цей показник виражається в мілікельвінах (мК), наприклад: 50 мК, 100 мК. Значення 50 мК дорівнює 0,05°C. Тож якщо ви хочете виміряти об'єкти з різницею температур у 0,05°C, вам потрібно обрати пристрій з показником NETD ≤ 50 мК. В іншому разі пристрій не зможе виконати точне вимірювання.
Помилка 4. Не проведено періодичне калібрування або прилад обслуговується неналежним чином
- Періодичне калібрування: регулярне калібрування інфрачервоного тепловізора гарантує, що точність його вимірювань відповідає встановленим стандартам. Калібрування мають виконувати фахівці. Воно передбачає перевірку точності приладу, чистоти об'єктива тощо.
- Очищення об'єктива: забруднений об'єктив – це поширена причина неточних вимірювань температури. Об'єктив слід регулярно очищати, щоб на ньому не було пилу, вологи та інших забруднень.

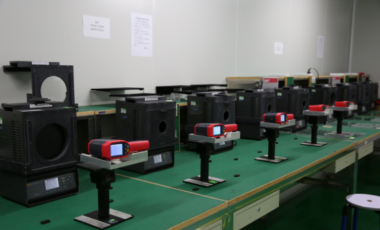

Процес періодичного калібрування тепловізорів на спеціалізованому стенді
Обслуговування та професійне очищення оптичної системи (об'єктива) тепловізора
Перевіряючи стан прогріву, забезпечуючи правильність експлуатації та виконуючи періодичне калібрування й обслуговування, ви зможете ефективно підвищити точність вимірювання температури тепловізором, гарантуючи його ефективність і надійність.
