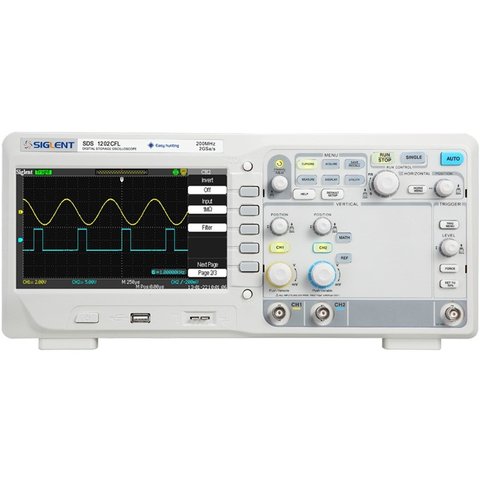

Цифровий осцилограф SIGLENT SDS1202CFL – компактний двоканальний цифровий осцилограф зі смугою пропускання 200 МГц. 7-дюймовий кольоровий рідкокристалічний TFT-дисплей осцилографа забезпечує яскраве та чітке відображення осцилограм, а кнопки з підсвічуванням додають зручності у використанні. Глибина пам'яті 24 кБ дозволяє зберігати до 20 осцилограм та 20 налаштувань. SIGLENT SDS1202CFL має багатомовний інтерфейс користувача та вбудовану довідкову систему.
Цифровий осцилограф SIGLENT SDS1202CFL – хороший вибір для промислового контролю та вимірювань, досліджень, створення, тестування та налагодження електронних схем. Також може використовуватись в освітніх цілях.
| Смуга пропускання | 200 МГц | |
| Канали | 2 + 1 зовн. синхр. | |
| Частота дискретизації в реальному часі | 2 Гвиб/с (один канал) 1 Гвиб/с (два канали) |
|
| Частота дискретизації в еквівалентному режимі | 50 Гвиб/с | |
| Глибина пам'яті | 24 кБ | |
| Вертикальна чутливість | 2 мВ/под – 5 В/под | Вертикальна роздільна здатність | 8 біт |
| Період наростання | < 1,7 нс | |
| Діапазон часової розгортки | 2,5 нс/под.– 50 с/под. | |
| Вхідний повний опір | 1 МОм || 13 пФ, 50 Ом | |
| Курсорні вимірювання | Manual, Track, Auto | |
| Математичні функції | додавання, віднімання, множення, ділення, ШПФ | |
| Режими синхронізації | Edge, Pulse, Video, Slope, Alternate | |
| Зберігання осцилограм | Внутрішня пам'ять: 20 налаштувань та 20 осцилограм (зберігання/відтворення), 4 опорні осцилограми Зовнішня пам'ять (USB): BMP, CSV, осцилограми та налаштування |
|
| Вхід | AC, DC, GND | |
| Загальні характеристики | ||
|---|---|---|
| Дисплей | 7" (178 мм) кольоровий TFT РК (480 × 234) | |
| Інтерфейс | USB Host, USB Device, RS-232, P/F | |
| Джерело живлення | 100 – 240 В AC, 45 Гц – 440 Гц, 50 ВА макс | |
| Максимальна вхідна напруга | 400 В (Впік-пік) | |
| Вага | 4,5 кг | |
| Габарити | 358 × 156 × 118 мм | |
Завантажити додаткову інформацію (Data Sheet) для SIGLENT SDS1202CFL.
