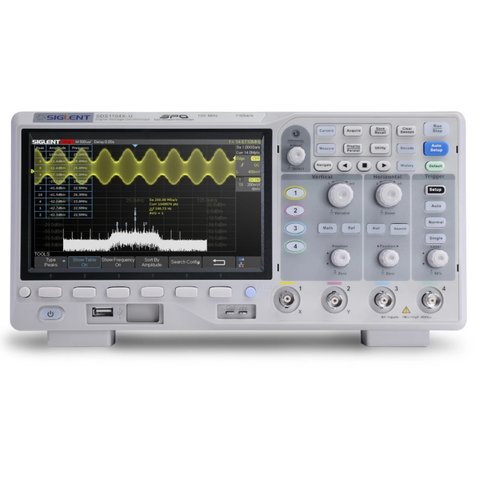

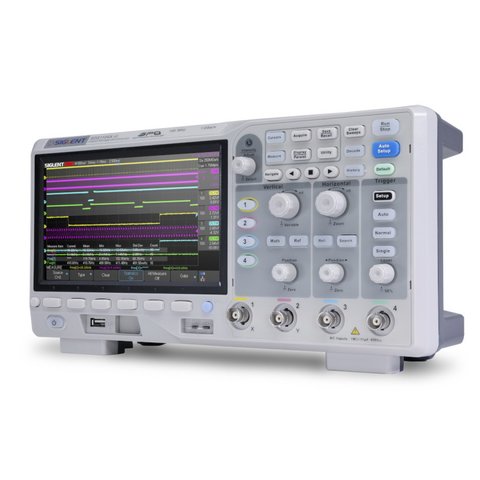

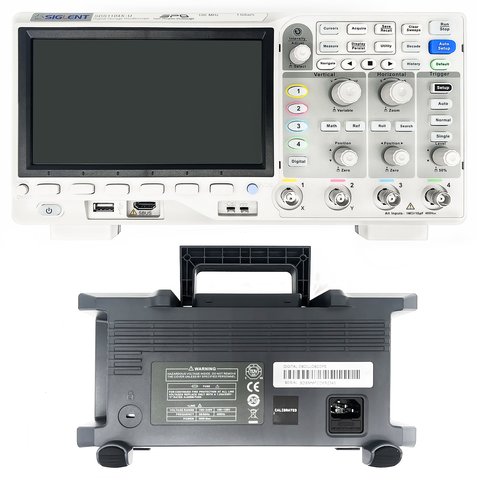

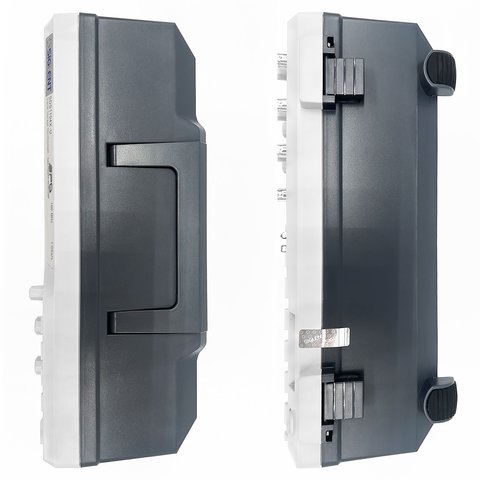

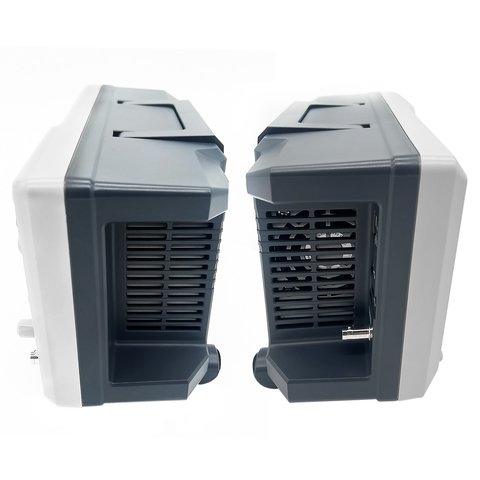

Цифровий осцилограф SIGLENT SDS1104X-U

SIGLENT SDS1104X-U – це чотириканальний цифровий осцилограф зі смугою пропускання 100 МГц, частотою дискретизації 1 Гвиб/с і стандартною глибиною пам'яті до 14 млн точок. Пристрій використовує технологію новітнього покоління SPO (Super Phosphor Oscilloscope), що забезпечує високу точність відтворення сигналу та ефективність роботи. Осцилограф оснащений інноваційною цифровою системою запуску з високою чутливістю та низьким рівнем тремтіння, а також швидкістю захоплення форм сигналу 400 000 кадрів/сек (режим послідовних вимірювань). Також він підтримує 256 рівнів градації інтенсивності осцилограми та температурний градієнт.

SIGLENT SDS1104X-U підтримує декілька потужних режимів запуску, зокрема запуск за послідовною шиною. Також модель має функцію запису сигналів та послідовного запуску. Ще одна особливість приладу – функція швидкого перетворення Фур'є (128 тис точок), яка забезпечує високочастотну роздільну здатність при перегляді спектру сигналів. Покращений дизайн осцилографа має апаратний співпроцесор, який виконує вимірювання швидко та точно. Крім того, SIGLENT SDS1104X-U підтримує пошук та навігацію.

Особливості

• Смуга пропускання 100 МГц.
• Частота дискретизації у реальному часі до 1 Гвиб/с (один канал).
• Новітнє покоління технології SPO (Super Phosphor Oscilloscope):
  • швидкість захоплення осцилограм до 100,000 осц/сек у звичайному режимі та до 400,000 осц/сек у режимі послідовних вимірювань;
  • підтримка 256 рівнів градації інтенсивності осцилограми, температурний градієнт;
  • глибина пам'яті до 14 млн точок;
  • цифрова система запуску.
• Розумний запуск: Intelligent trigger: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern.
• Серійний запуск та тип декодування (стандарт), підтримує протоколи: IIC, SPI, UART, CAN, LIN.
• Запуск за відео, підтримка HDTV.
• 10 типів швидких комбінацій, підтримка функцій Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom, Print.
• Режим сегментованої пам'яті, що розділяє максимальну довжину запису на кілька сегментів (до 80,000), залежно від умов запуску, заданих користувачем.
• Функція запису (максимально 80,000 кадрів).
• Підтримка автоматичних вимірювань для 38 параметрів, а також підтримка статистики вимірювань, масштабування, стробування, математичних операцій, історії та довідки.
• Функція швидкого перетворення Фур'є (128 тис точок), підтримка піків і маркерів.
• Математичні та вимірювальні функції використовують усі точки вибірки даних (до 14 млн точок).
• Математичні функції: додавання, віднімання, множення, ділення, швидке перетворення Фур'є, диференціювання, інтеграція, квадратний корінь.
• Клавішу попереднього налаштування можна налаштувати відповідно до користувацьких або заводських параметрів.
• Режим безповоротного стирання.
• Високошвидкісна апаратна функція Pass/Fail.
• Пошук і навігація.
• Рідкокристалічний TFT-дисплей (7") з роздільною здатністю 800 × 480.

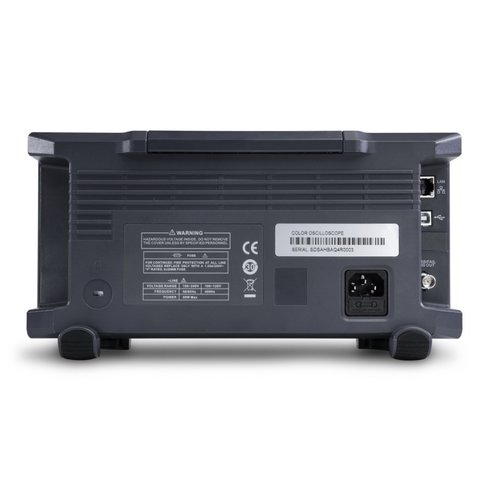

• Велика кількість інтерфейсів: USB-Host, USB-Device (USB TMC), LAN, Pass/Fail, Trigger Out.
• Підтримка команд дистанційного керування SCPI.
• VXI 11+SCPI, Telnet (порт 5024) + SCPI та Socket (порт 5025) + програмування SCPI через LAN.
• Підтримка багатомовного зображення та вбудованої онлайн-підтримки

Технічні характеристики

Відео

Посібник користувача

  Завантажити посібник користувача для SIGLENT SDS1104X-U (англ.).

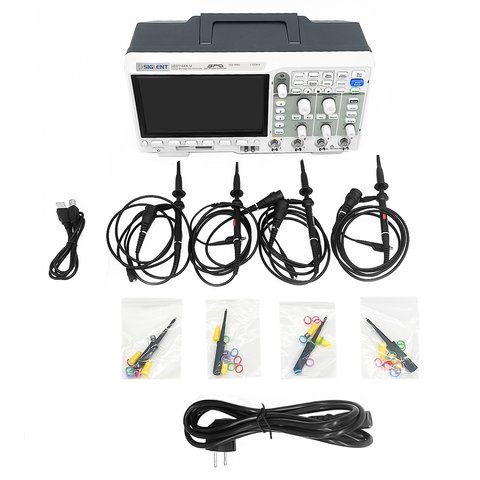

Комплектація

• Цифровий осцилограф SIGLENT SDS1104X-U — 1 шт.

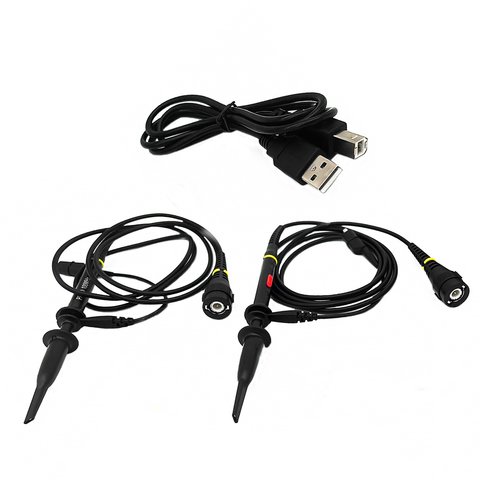

• USB-кабель — 1 шт.
• Короткий посібник — 1 шт.

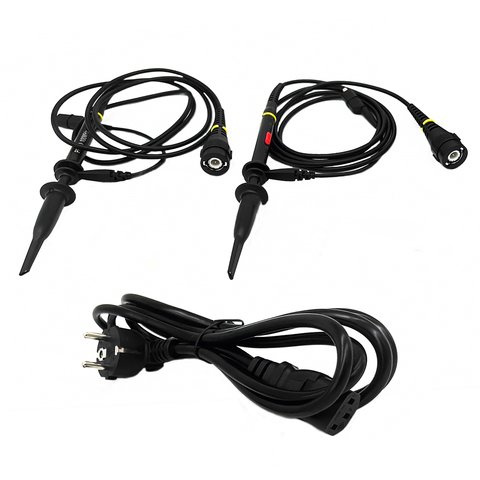

• Пасивний щуп — 4 шт.
• Кабель живлення — 1 шт.
• Сертифікат — 1 шт.
• Диск з ПЗ — 1 шт.
