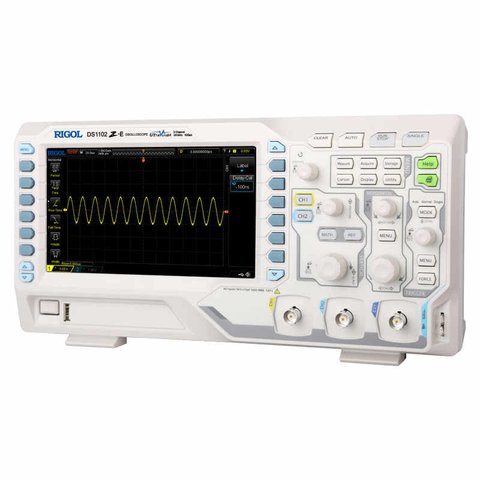

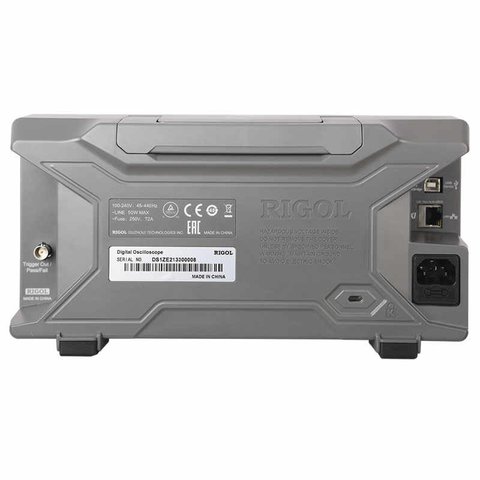

RIGOL DS1102Z-E – це високоякісний двоканальний цифровий осцилограф зі смугою пропускання 100 МГц і частотою дискретизації у реальному часі 1 Гвиб/с. Прилад гарантує захоплення 30 000 осцилограм на секунду, а його зручний 7-дюймовий кольоровий РК-дисплей забезпечує яскраве і чітке зображення осцилограм.
Цифровий осцилограф RIGOL DS1102Z-E ідеально підходить для виробничих тестів, обслуговування в процесі експлуатації, досліджень і всіх видів робіт, в яких використовуються аналогові/цифрові тести і пошук неполадок, а також для освітніх цілей.
| Смуга пропускання | 100 МГц |
| Канали | 2 |
| Частота дискретизації у реальному часі | 1 Гвиб/с (один канал), 500 Мвиб/с (два канали) |
| Глибина пам'яті | стандартно 24 МБ (один канал), 12 МБ (два канали) |
| Запис осцилограм | 30 000 осцилограм/с |
| Діапазон вертикальної чутливості | 1 мВ/под – 10 В/под |
| Діапазон зміщення | 1 мВ/под - 499 мВ/под: ± 2 В 500 мВ/под - 10 В/под: ± 100 В |
| Вертикальна роздільна здатність | 8 біт |
| Математичні функції | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter |
| Вихідна напруга | ~ 3 Впік-пік |
| Частота | 1 кГц |
| Потужність | 50 Вт (макс.) |
| Напруга | 100 В-240 В, 45 Гц-440 Гц |
| Спосіб охолодження | вентилятор |
| Діапазон температур | робоча: 0°C до +50°C зберігання: -40°C до +60°C |
| Дисплей | 7-дюймовий кольоровий РК (800 × 480) |
| Вага | без опаковання 2,9 кг ± 0,2 кг; з опакованням 3,5 кг ± 0,5 кг |
| Розміри | 313,1 мм × 160,8 мм × 122,4 мм |
