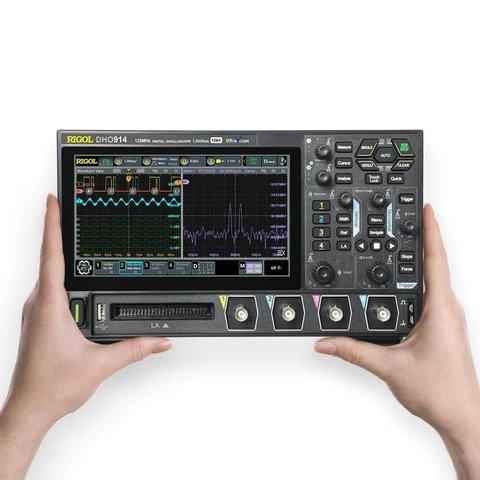

Цифровий осцилограф RIGOL DHO914

RIGOL DHO914 – це компактний, високопродуктивний та економічний 4-х канальний цифровий осцилограф. Попри невеликі габарити, прилад вирізняється чудовими характеристиками: максимальна частота дискретизації 1,25 Гвиб/с, швидкість захоплення 1 000 000 осц/с (режим Ultra Acquire), максимальна пам'ять зберігання 50 МБ, висока роздільна здатність по вертикалі 12 біт і низький рівень шуму . Роз'єм живлення USB Type-C дозволяє живити пристрій як від стандартного адаптера живлення, так і від павербанку і проводити вимірювання в польових умовах.

Особливості

• Наднизький рівень власних шумів
• Вертикальна роздільна здатність 12 біт
• Аналогова смуга пропускання до 125 МГц, 4 аналогові канали
• 16 цифрових каналів (16-канальний логічний пробник RIGOL PLA2216 - опція)
• Максимальна частота дискретизації в режимі реального часу 1,25 Гвиб/с
• Максимальна глибина пам'яті 50 МБ
• Можливість запису і відтворення до 500 000 осцилограм
• Діапазон чутливості за вертикаллю 200 мкВ/под~10 В/под
• У режимі Ultra Acquire максимальна швидкість збору даних становить 1 000 000 осц/с
• Підтримка 256-рівневої функції цифрового світіння в градаціях сірого в реальному часі
• Різні математичні операції, вбудований потужний аналіз БПФ, функції пошуку піків
• Функція пошуку і навігації по осцилограмах, що дає змогу швидко виявляти аномалії сигналу
• Дисплей: кольоровий, сенсорний РК, діагоналлю 17,8 см високої чіткості з роздільною здатністю 1024 × 600 пікселів
• Оновлені органи управління Flex для зручнішої інтерактивної взаємодії

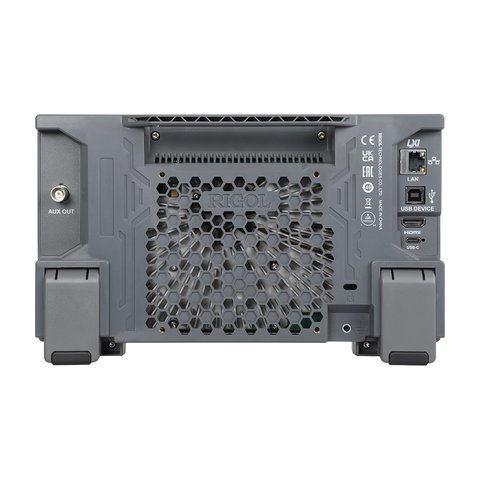

• Зовнішні інтерфейси стандартної комплектації USB Host, USB Device, LAN, HDMI
• Новий ергономічний дизайн, зручне керування
• Підтримка онлайн оновлення

Технічні характеристики

Посібник користувача

  Завантажити посібник користувача для RIGOL DHO914 (англ.).

Повні технічні характеристики

  Завантажити повні технічні характеристики для RIGOL DHO914 (англ.).

Комплектація

• Цифровий осцилограф RIGOL DHO914 — 1 шт.
• Пасивний щуп PVP3150 (150 МГц) — 4 шт.
• Мережевий кабель живлення – 1 шт
• Кабель USB – 1 шт
• Провід заземлення — 1 шт.
• Адаптер живлення — 1 шт.
• Посібник користувача – 1 шт
