Фотополімерний 3D-друк: вибір принтера, класифікація смол і постобробка деталей

У цьому матеріалі ми розглянемо фотополімерний друк як послідовний процес створення прототипів, у якому кожен етап впливає на кінцевий результат. Ви дізнаєтесь, чим ця технологія відрізняється від друку пластиковою ниткою, як підібрати принтер і зорієнтуватися в типах матеріалів, а також чому безпека та технологічна карта – це основа якості.

Зміст

• Суть технології фотополімерного друку та її переваги
• Заходи безпеки під час роботи з фотополімерами
• Як вибрати фотополімерний принтер
• Класифікація матеріалів
• Огляд ринку: від аматорських до професійних рішень
• Технологічна карта 3D-друку смолою
• Обладнання для постобробки деталей
• Висновки
• FAQ: фотополімерний 3D-друк

Суть технології фотополімерного друку та її переваги

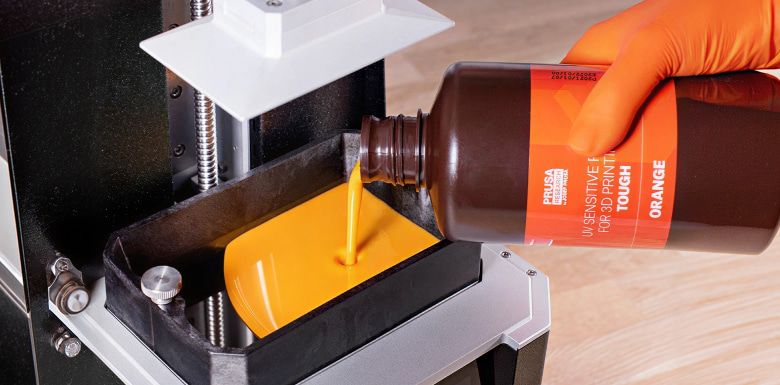

Фотополімерний друк перестав бути технологією закритого циклу для корпорацій — рішення MSLA та DLP стали масовими. Принцип роботи базується на фотохімічній реакції: рідка смола полімеризується і твердне під впливом ультрафіолетового випромінювання.

Результат кардинально відрізняється від традиційного FDM-друку філаментом:

• Деталізація: вимірюється мікронами
• Якість поверхні: ідеально гладка
• Структура: готові деталі ізотропні, тобто їхня фізична міцність однакова у всіх площинах
• Адгезія: зв'язок між шарами відбувається на молекулярному рівні

FDM-друк краще підходить для функціональних, великих і недорогих виробів, де критичними є міцність і простота. Фотополімерний друк навпаки орієнтований на високу точність, деталізацію та якість поверхні, проте вимагає складнішої інфраструктури та постобробки.

Однак ця технологія має свою ціну. Процес об'єктивно «брудний», а матеріали до моменту повної полімеризації залишаються токсичними. Для роботи необхідна серйозна інфраструктура постобробки. Цільова аудиторія фотополімерних машин чітко окреслена: інженери-розробники, стоматологічні клініки, ювелірні майстерні та фахівці зі створення надточних майстер-моделей.

Порівняння FDM та фотополімерного 3D-друку

Заходи безпеки під час роботи з фотополімерами

Робота з фотополімерною хімією вимагає суворої дисципліни, адже безпека оператора завжди стоїть на першому місці. Примусова витяжна вентиляція у приміщенні є обов'язковою вимогою, оскільки рідкі смоли в процесі роботи виділяють шкідливі леткі органічні сполуки (VOC). Не менш важливим є і захист шкіри: використовуйте виключно нітрилові рукавички (стандартний медичний латекс швидко пропускає агресивні хімічні компоненти смоли).

Очі необхідно захищати закритими окулярами, а дихальні шляхи – промисловим респіратором зі змінними вугільними фільтрами. Варто пам'ятати, що незасвічена смола вкрай токсична для навколишнього середовища. Категорично заборонено зливати залишки полімеру або забруднений розчинник у побутову каналізацію. Утилізація таких відходів проводиться лише після їхнього повного затвердіння під прямим сонцем або УФ-лампою.

Після розуміння базових вимог до безпечної роботи можна переходити до вибору обладнання.

Як вибрати фотополімерний принтер

Вибір першого принтера починається з розміру матриці, який диктує об'єм камери друку та фізичну роздільну здатність екрана.

Малий формат (охоплює діапазон матриць від 6 до 7 дюймів): оптимальний вибір для старту. Ідеально підходить для одиничних деталей, дрібних механічних вузлів або ювелірних заготовок. Переваги такого формату лежать в економічній площині: заміна зношеного LCD-екрана коштує дешевше, для роботи потрібен менший об'єм дорогої смоли, а сам пристрій займає мінімум місця.

Середній формат (базується на екранах діагоналлю від 9 до 10 дюймів): сьогодні це індустріальний стандарт і «золота середина». Площі платформи вистачає для серійного виробництва дрібних елементів за один захід. У таку камеру легко вміщуються великі корпуси для електроніки або повнорозмірні анатомічні моделі щелеп для планування хірургічних операцій.

Промисловий формат (стартує від 12 дюймів): територія масового виробництва та габаритних інженерних прототипів. Такі машини забезпечують максимальну продуктивність, але водночас вимагають значних експлуатаційних витрат. Велика площа платформи створює величезну силу натягу при відриві затверділого шару від плівки, що потребує надзвичайно жорсткої кінематики осі Z.

Роздільна здатність матриці часто подається маркетологами через гучні абревіатури 4K, 8K або 16K. На практиці ж важливий лише розмір одного пікселя по осях XY, виражений у мікронах. Оптимальний показник для високоточної інженерної або медичної роботи становить 18–24 мікрони.

Не менш важливим є джерело світла. Сучасні принтери використовують COB-матриці (Chip-on-Board) у парі з лінзами Френеля або складні рефлекторні системи. Завдання оптики – забезпечити ідеальну паралельність променів для рівномірної засвітки від центру до країв платформи.

Механіка осі Z не допускає компромісів: подвійні лінійні напрямні та якісна кульково-гвинтова передача є обов'язковими. Будь-який люфт призводить до «вобблінгу» – зміщення шарів, що руйнує точність і геометрію деталі.

Таким чином вибір принтера визначається не маркетинговими характеристиками, а конкретними задачами — розміром деталей, вимогами до точності та обсягом виробництва. Кінцеві ж властивості готового виробу визначають матеріали, з яких він виготовлений.

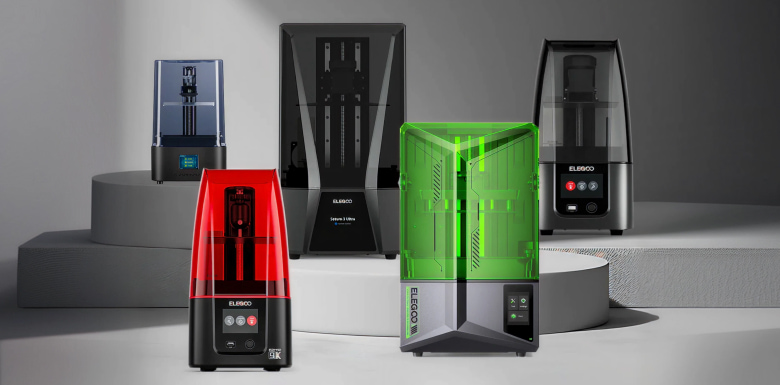

Фотополімерні 3D-принтери

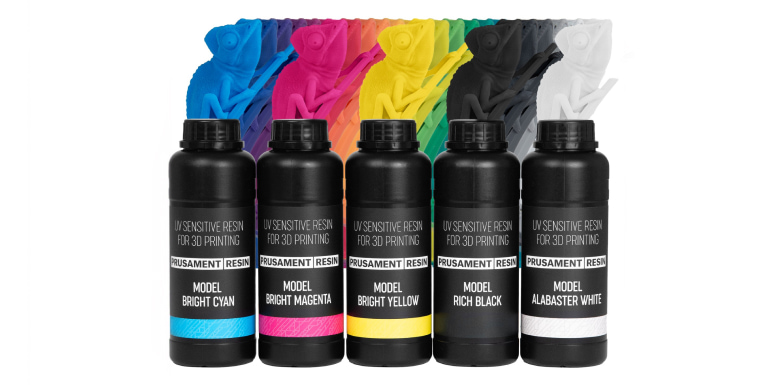

Класифікація матеріалів

Матеріали для друку поділяються на вузькоспеціалізовані класи залежно від потреб проєкту. Стандартні смоли — найдоступніші за ціною та прості у налаштуваннях, проте вони досить крихкі після остаточної засвітки. Їхня ніша – виключно візуальні прототипи та художні моделі. ABS-подібні (Tough) смоли мають підвищену міцність на удар і не тріскаються при свердлінні, тому вони чудово підходять для створення корпусів електроніки та функціональних механізмів.

Інженерні полімери пропонують специфічні фізичні властивості. Існують гнучкі смоли, що імітують TPU або гуму, а також високотемпературні склади, здатні витримувати нагрівання до 250°C без деформації. Окрему категорію складають біосумісні матеріали, що проходять сувору медичну сертифікацію. Вони використовуються у стоматології для друку хірургічних шаблонів, тимчасових коронок або кап, оскільки допускають тривалий контакт зі слизовими оболонками людини.

Також варто виділити спеціалізовані типи смол, які класифікуються не лише за механічними властивостями, а й за умовами використання та постобробки. До них належать, зокрема, водозмивні смоли, які дозволяють відмовитися від ізопропілового спирту на етапі очищення. Вони значно спрощують робочий процес і підходять для базових задач, однак зазвичай поступаються класичним полімерним складам у довготривалій стабільності та міцності.

Окрему нішу займають ливарні (castable) смоли, що використовуються у ювелірній справі та стоматології для створення виплавлюваних моделей. Їхня ключова властивість – повне вигорання без залишку, що критично важливо для точного лиття металів.

Існують і прозорі смоли, орієнтовані на виготовлення оптичних або демонстраційних деталей. Вони потребують ретельної постобробки та полірування для досягнення максимальної прозорості, оскільки після друку мають матову поверхню.

У промисловому та інженерному середовищі застосовуються високоспеціалізовані склади з додатковими властивостями: антистатичні, з підвищеною хімічною стійкістю або з мінімізованою усадкою. Такі матеріали орієнтовані на вузькі задачі і вимагають чіткого дотримання технологічних параметрів.

Порівняння фотополімерних смол за типами

Огляд ринку: від аматорських до професійних рішень

Аматорський та напівпрофесійний сегмент

Сьогодні ринок пропонує рішення під будь-які технічні завдання та бюджети. Аматорський та напівпрофесійний сегмент впевнено контролює компанія ELEGOO, чиї апарати вдало поєднують передові технології та доступну ціну.

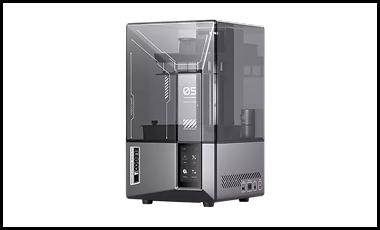

ELEGOO Mars 5 Ultra

Розглянемо модель ELEGOO Mars 5 Ultra – яскравого представника малого формату. Принтер оснащений 7-дюймовою матрицею з роздільною здатністю 9K, де фізичний розмір пікселя становить рекордні 18 мікронів. Головна інновація цієї моделі – інтегрована технологія Tilt: замість вертикального підйому платформи принтер нахиляє саму ванночку для відриву затверділого шару від плівки. Це кардинально зменшує навантаження на деталь і значно прискорює загальний час друку. Вбудована ШІ-камера в реальному часі контролює процес і зупиняє роботу в разі виявлення помилок. Бездротова передача файлів по Wi-Fi робить Mars 5 Ultra ідеальним першим принтером. Він надзвичайно швидкий, забезпечує бездоганну деталізацію для дрібних механізмів і пробачає багато помилок новачкам.

Середній сегмент. «Універсальний»

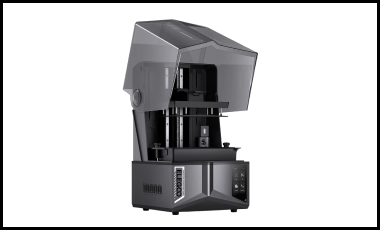

ELEGOO Saturn 4 Ultra 16K

Для масштабніших завдань створено ELEGOO Saturn 4 Ultra 16K. Це повноцінний середній формат із 10-дюймовим екраном, матриця якого забезпечує безпрецедентну чіткість поверхні. Апарат також обладнаний механізмом Tilt-ванночки, втім ключова особливість цієї моделі – наявність високоточного механічного давача тиску. Ця система дозволяє принтеру виконувати повністю автоматичне калібрування платформи. Більше того, давач здатен виявити залишки затверділої смоли у ванні перед початком друку, запобігаючи пошкодженню дорогої LCD-матриці. Saturn 4 Ultra – це потужна та розумна робоча машина. Вона ідеально підходить для середньосерійного виробництва або друку масивних інженерних і медичних моделей.

Професійний та індустріальний сегменти диктують зовсім інші вимоги. Тут на перше місце виходять безперебійність роботи, швидкість та закрита екосистема. У цьому класі стандарти встановлює обладнання від PRUSA.

Професійний сегмент

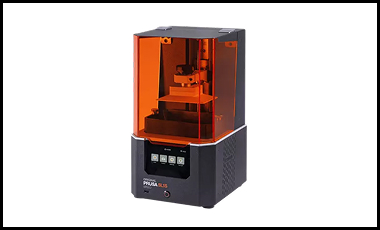

Prusa SL1S Speed

Модель Prusa SL1S Speed створена для безкомпромісної надійності. Це принтер малого формату з монохромною матрицею 5,96 дюйма (4K). Як і сучасні рішення ELEGOO, він використовує механізм нахилу ванни для швидкого та безпечного відриву шару. Але його головна зброя — це швидкість та оптика.

Унікальна оптична система направляє світло абсолютно перпендикулярно до екрана. Це дозволяє полімеризувати один шар всього за 1,4 секунди зі 100% рівномірністю по всій площині друку. Prusa SL1S тісно інтегрований у фірмове програмне забезпечення PrusaSlicer, що усуває будь-які проблеми з підготовкою файлів. Це вибір для завдань, де час і абсолютна повторюваність результату є критичними факторами. SL1S масово використовується у стоматологічних лабораторіях та інженерних бюро, де обладнання працює в режимі 24/7.

Індустріальні системи

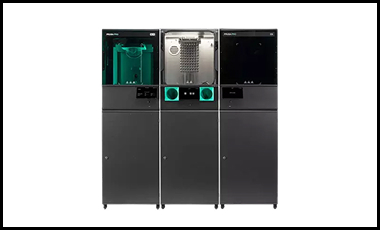

Prusa PRO SLX

Для вирішення масштабних виробничих завдань розроблено Prusa PRO SLX. Це обладнання вищого промислового класу. Платформа побудована на масштабованій архітектурі нового покоління. SLX орієнтований на корпоративний сектор, великі фабрики 3D-друку та передові медичні центри. Система спроєктована для глибокої інтеграції в автоматизовані виробничі лінії. Вона має покращену систему управління витратними матеріалами та забезпечує швидкості друку, недосяжні для настільних рішень. Головна філософія Prusa PRO SLX — мінімізація втручання оператора в процес та сувора відповідність жорстким індустріальним стандартам якості.

Технологічна карта 3D-друку смолою

Робочий процес фотополімерного друку виглядає лінійно, якщо дотримуватись технологічної карти, і охоплює всі етапи — від підготовки моделі до фінальної полімеризації виробу, включно з друком та постобробкою.

Все починається зі слайсингу. У програмі підготовки (слайсері) модель орієнтується в просторі. Зазвичай її нахиляють під кутом 30–45 градусів. Це робиться для того, щоб рідка смола вільно стікала з площин під час друку, не утворюючи паразитного вакууму (ефекту присоски) між деталлю та FEP-плівкою. Далі розставляються підтримувальні структури. Після експорту файлу починається фізична підготовка. Оператор одягає засоби індивідуального захисту. Смола ретельно збовтується в пляшці і заливається у ванну принтера. Запускається програма друку.

Сучасні пристрої з ШІ-камерами та давачами тиску зводять контроль за друком до мінімуму. Після завершення циклу платформа знімається з принтера (для легкого відокремлення деталі рекомендується використовувати гнучкі магнітні пластини). Модель разом із підтримками занурюється у станцію мийки. Процес очищення в 99% ізопропіловому спирті (IPA) триває 10–15 хвилин.

Наступний етап — сушіння. Спирт має повністю випаруватися з поверхні полімеру. Для прискорення цього процесу можна використовувати стиснене повітря з компресора. Видалення підтримок найкраще проводити саме на цьому етапі, до фінальної засвітки: поки полімер ще зберігає легку пластичність, а підтримки відламуються без пошкодження поверхні основної деталі.

Фінальний крок — поміщення сухої моделі у станцію дозасвітки на 2–5 хвилин під потужний потік ультрафіолету з довжиною хвилі 405 нм. Після цього деталь набуває своїх остаточних фізико-механічних властивостей і переходить у стан готовності до експлуатації.

Обладнання для постобробки деталей

Як уже видно з технологічної карти, зняття прототипу з принтера — це лише частина робочого процесу. Деталь народжується липкою, токсичною та крихкою. Її необхідно ретельно відмити від залишків рідкої смоли, висушити, а потім піддати інтенсивному опроміненню ультрафіолетом. Лише після дозасвітки полімерні зв'язки остаточно формуються, і матеріал набуває заявлених характеристик. Цей етап називається Wash & Cure (промивання та дозасвітка). Ігнорувати його неможливо.

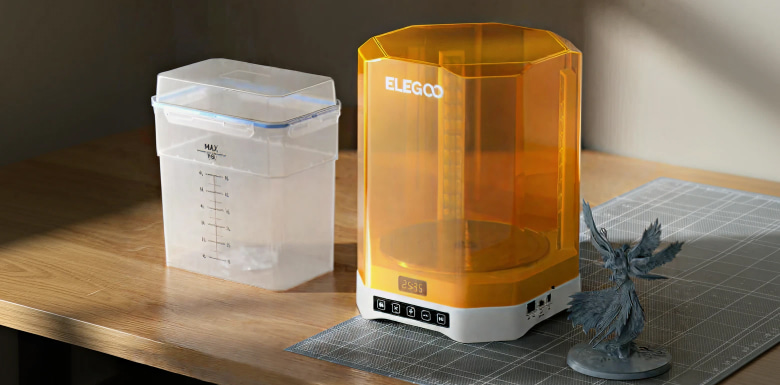

Для автоматизації постобробки використовують спеціальні станції. У напівпрофесійному сегменті домінує ELEGOO Mercury Plus V3.0. Це надійне, містке і бюджетне рішення. Комплекс складається з двох окремих баз. Одна з них відповідає виключно за миття деталі у спирті за допомогою потужної магнітної крильчатки. Друга база призначена для УФ-засвітки. Об'єм контейнера для миття дозволяє вільно обробляти великі деталі, надруковані на принтерах калібру Saturn 4. Станція засвітки оснащена подвійною стрічкою світлодіодів для рівномірного опромінення з усіх боків. Це простий та ефективний інструмент, який закриває всі базові потреби студії.

Комплект для промивання та засвічування ELEGOO Mercury Plus V3.0

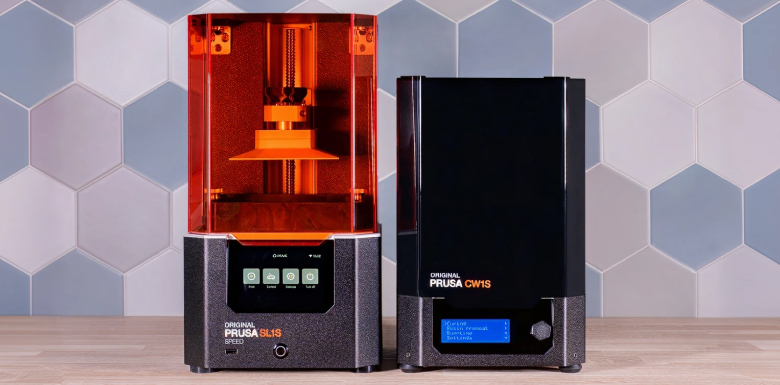

Професійний підхід до постобробки реалізовано у станції Prusa CW1S (Curing and Washing Machine). Це багатофункціональний пристрій стандарту "все-в-одному". CW1S виконує миття деталі ізопропіловим спиртом за допомогою магнітної мішалки, після чого станція інтенсивно сушить модель вбудованими вентиляторами.

Вагомий плюс — температурна підготовка. Перед початком УФ-засвітки CW1S підігріває надруковану деталь до 40°C. Цей етап критично важливий при роботі з жорсткими інженерними та стоматологічними смолами: нагрівання знімає внутрішні напруги полімеру, що радикально зменшує ризик появи мікротріщин та температурних деформацій готової моделі під час фінальної полімеризації. CW1S — ідеальний та технологічно необхідний компаньйон для принтера SL1S.

Комплект 2-в-1: 3D-принтер Prusa SL1S + CW1S

Висновки

Фотополімерний 3D-друк стрімко долає шлях від нішевого прототипування до повноцінного виробничого циклу. Витіснить він FDM чи стане його рівноцінним доповненням - питання залишається відкритим, проте вже зараз зрозуміло, що обидва ці "підходи" дедалі частіше виступають як прямі конкуренти в боротьбі за якість та швидкість. Поки FDM утримує позиції в друці великих конструкційних об’єктів, SLA/DLP/LCD-друк заповнює прогалину там, де потрібна ювелірна точність та абсолютна гладкість поверхонь.

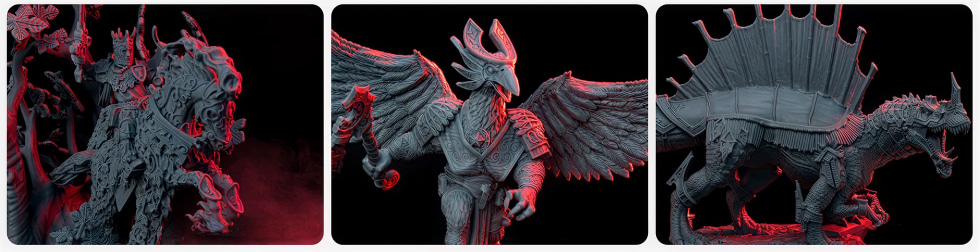

Унікальність фотополімерної технології полягає в можливості відтворити настільки складну геометрію, яку просто не здатні видати традиційні методи виробництва. З нею ваш маленький бізнес чи вже повноцінна 3D-ферма отримують колосальне розширення функціоналу: гнучкість у формуванні пропозиції, можливість швидко адаптуватися під запити клієнтів і працювати без простоїв й втрати рентабельності. Це перетворює 3D-виробництво з простої хобі-послуги на інструмент створення ексклюзивної цінності, де вирішальним стає не масштаб, а здатність запропонувати те, чого немає в інших.

FAQ: фотополімерний 3D-друк

Що таке фотополімерний 3D-друк?
Це технологія адитивного виробництва, де рідка смола твердне під дією ультрафіолетового світла. Об’єкт формується пошарово з високою точністю і деталізацією.

Чим фотополімерний друк відрізняється від FDM?
FDM використовує розплавлений пластик у вигляді нитки, тоді як фотополімерний друк працює з рідкою смолою. У результаті він забезпечує значно вищу деталізацію і більш гладку поверхню.

Які технології використовуються у фотополімерних принтерах?
Найпоширеніші — MSLA, DLP та SLA, які відрізняються способом формування світлового шару. Усі вони базуються на засвічуванні фотополімерної смоли.

Які завдання дозволяє вирішувати 3D-друк смолою?
Цей метод ідеально підходить для виготовлення об'єктів з високою деталізацією: від зубних протезів та ювелірних майстер-моделей до складних інженерних прототипів і дрібного декору.

Чому постобробка є обов’язковою?
Після друку на деталі залишаються залишки незасвіченої смоли, які потрібно видалити. Без постобробки виріб не набуває фінальної міцності та стабільності.

Що таке технологічна карта фотополімерного друку?
Це чітка послідовність етапів виробництва — від підготовки моделі до фінальної засвітки. Вона дозволяє отримати передбачуваний і стабільний результат.

З чого почати процес друку полімером?
Все починається з підготовки моделі у слайсері, де задається орієнтація та підтримки. Потім файл відправляється на принтер і починається фізичний друк.

Які основні етапи постобробки?
Спочатку деталь миють у спирті або воді (залежно від смоли), потім сушать. Після цього виконується фінальна УФ-дозасвітка.

Що таке Wash & Cure?
Це процес очищення та остаточної полімеризації надрукованої деталі. Він об’єднує миття, сушіння і УФ-засвітку в єдину логіку постобробки.

Які бувають типи фотополімерних смол?
Існують стандартні, інженерні, гнучкі, біосумісні, водозмивні, ливарні та спеціалізовані смоли. Кожен тип має свої фізичні властивості та сферу застосування.

Що таке водозмивні смоли?
Це смоли, які можна очищати звичайною водою замість ізопропілового спирту. Вони спрощують постобробку, але зазвичай менш стабільні у довгостроковому використанні.

Для чого використовуються ливарні смоли?
Вони призначені для створення моделей, які повністю вигорають без залишку під час лиття. Це критично важливо для ювелірних і стоматологічних застосувань.

Які смоли використовують у стоматології?
У стоматології застосовують біосумісні смоли з медичною сертифікацією. Вони безпечні для контакту зі слизовими оболонками та використовуються для шаблонів і кап.

Як не помилитися з вибором принтера?
Орієнтуйтеся на розмір робочої зони та навантаження. Малі принтери ідеальні для одиничних високоточних моделей. Середні — дозволяють друкувати або великі деталі, або багато дрібних одночасно. Промислові системи обирають тоді, коли 3D-друк стає повноцінним бізнесом із постійним завантаженням.

Чому важливо дотримуватися техніки безпеки?
Рідкі смоли до полімеризації є токсичними і можуть викликати подразнення. Тому необхідні захист шкіри, очей і вентиляція робочого простору.
