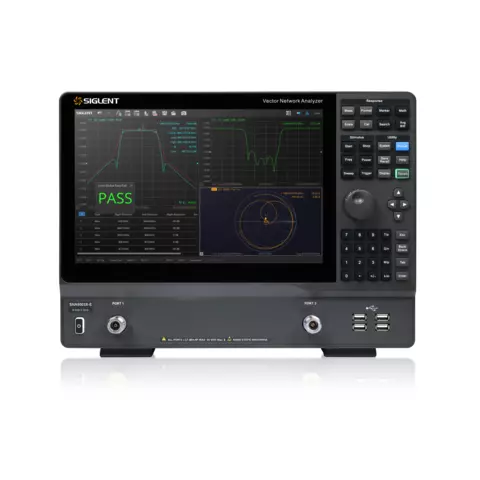

Векторний аналізатор спектра SIGLENT SNA5003X-E
Все про товар
Опис
SIGLENT SNA5003X-E – це векторний аналізатор спектра з робочим діапазоном частот від 9 кГц до 3 ГГц, що підтримує вимірювання 2-портових параметрів розсіювання (S-параметрів), диференційних параметрів та параметрів у часовій області. Аналізатори серії SNA5000X-E є ефективними інструментами для визначення добротності (Q-фактора), смуги пропускання та внесених втрат фільтрів.
Вони оснащені функціями перетворення імпедансу, переносу площини вимірювання, моделювання оснастки, а також процедурами видалення та вставки адаптера. У приладах реалізовано п'ять типів сканування: лінійне за частотою, логарифмічне за частотою, сканування за потужністю, режим фіксованої частоти (CW-Time) та сегментоване сканування.
Для забезпечення максимальної гнучкості, серія SNA5000X-E також підтримує такі методи корекції параметрів розсіювання: SOLT (коротке замикання-холостий хід-навантаження-перемичка), SOLR (з невідомою перемичкою), TRL (трійник-відбиття-лінія), Response (частотний відгук) та Enhanced Response (розширений частотний відгук).
Особливості
- Широкий функціонал аналізу: підтримка вимірювання S-параметрів, диференційних параметрів, а також розширений аналіз у часовій області (TDR) та вбудований спектральний аналіз
- Висока точність та динаміка: динамічний діапазон до 125 дБ (типове значення) та частотна роздільна здатність 1 Гц дозволяють проводити прецизійні вимірювання навіть слабких сигналів
- Гнучке калібрування та корекція: підтримка передових методів калібрування (SOLT, TRL, SOLR) та функцій моделювання оснастки для мінімізації похибок під час підключення пристроїв
- Сучасний інтерфейс: великий 12,1-дюймовий сенсорний дисплей та підтримка відеовиходу HDMI забезпечують зручність керування та візуалізації даних
- Інтеграція в системи: повна підтримка команд SCPI, Labview та віддаленого керування через вебсервер для автоматизації лабораторних і виробничих тестів
- Вбудована подача зміщення (Bias Tee): дозволяє подавати живлення на активні пристрої безпосередньо через порти аналізатора без зовнішніх розв'язок
Технічні характеристики
| Модель | SNA5003X-E | SNA5006X-E |
|---|---|---|
| Діапазон частот | 9 кГц-3 ГГц | 9 кГц-6,5 ГГц |
| Кількість портів | 2 | |
| Частотна роздільна здатність | 1 Гц | |
| Роздільна здатність рівня | 0,05 дБ | |
| Діапазон проміжної смуги частот | 1 Гц~10 МГц | |
| Кількість точок | 2~20001 | |
| Налаштування діапазону рівня вихідного сигналу | -40 дБм ~ +10 дБм | |
| Динамічний діапазон | 125 дБ (тип.) | |
| Типи калібрування | калібрування відгуку, покращене калібрування відгуку, повне однопортове калібрування, повне двопортове калібрування, калібрування TRL | |
| Типи вимірювань | вимірювання S-параметрів, вимірювання диференційних параметрів, вимірювання в режимі приймача, аналіз параметрів у часовій області, перетворення імпедансу, моделювання оснастки, видалення/вставка адаптера, розширений аналіз параметрів у часовій області (TDR), спектральний аналіз | |
| Подача зміщення (Bias Tee) | підтримується | |
| Інтерфейси | LAN, USB-пристрій, USB-хост (USB-GPIB) | |
| Віддалене керування | SCPI / Labview / IVI на основі USB-TMC / VXI-11 / Socket / Telnet / Вебсервер | |
| Дисплей | 12,1-дюймовий сенсорний | |
| Відеовихід | HDMI | |
| Габарити | 378 мм × 284 мм × 126 мм | |
| Вага | 5,4 кг | |
Посібник користувача
Завантажити посібник користувача для SIGLENT SNA5003X-E (англ.).
Комплектація
- Векторний аналізатор спектра SIGLENT SNA5003X-E — 1 шт.
- Кабель живлення — 1 шт.
- USB-кабель — 1 шт.
- Захисна кришка для дисплея — 1 шт.
- Бездротова миша — 1 шт.
- Сертифікат калібрування — 1 шт.
- Короткий посібник — 1 шт.
