Цифровий осцилограф SIGLENT SDS7804AP
Все про товар
Опис

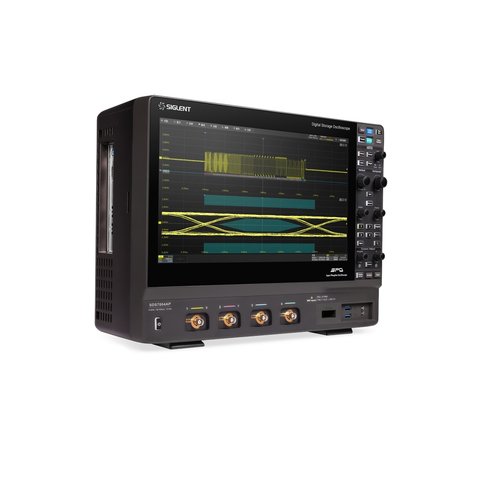

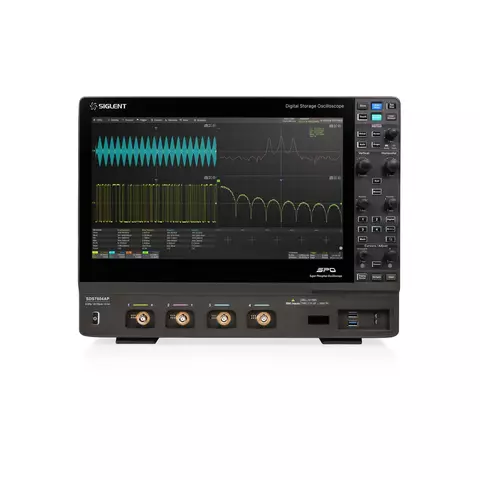

SIGLENT SDS7804AP – це цифровий чотириканальний осцилограф серії SDS7000AP із смугою пропускання 8 ГГц. Прилад має функцію аналізу змішаних сигналів (4 аналогові і 16 цифрових каналів), частотою дискретизації до 20 ГВиб/с на кожен канал, максимальною довжиною запису до 1 ГБ на канал і оснащений великим 15,6-дюймовим сенсорним ємнісним TFT-ЖК дисплеєм (1920×108).
Пристрій використовує технологію SPO від SIGLENT, що забезпечує максимальну швидкість захоплення до 1 000 000 осцилограм на секунду, 256 рівнів градації яскравості та режим колірної індикації температури. Також осцилограф оснащений інноваційною цифровою системою запуску з високою чутливістю та низьким рівнем джиттера.
Система запуску підтримує безліч потужних режимів, зокрема запуск за послідовною шиною. Функції запису осцилограм в історію, пошуку та навігації, тестування маски, побудова діаграм Боде, аналіз потужності та глазкової діаграми/джиттера дозволяють захоплювати, зберігати та аналізувати розширені записи сигналів. Серед інших особливостей моделі SDS7804AP – широкий набір вимірювальних та математичних функцій, можливість під'єднання 50 МГц генератора сигналів довільної форми та функції декодування послідовних протоколів.
Великий ємнісний сенсорний екран діагоналлю 15,6 дюйма підтримує мультитач-жести і має зручний дизайн користувацького інтерфейсу, що значно підвищує ефективність роботи. Також підтримується керування за допомогою миші та віддалене керування через вебінтерфейс через локальну мережу (LAN).
Особливості
- 4 аналогові канали, смуга пропускання до 8 ГГц з частотою дискретизації до 20 Гвиб/с на всіх каналах
- 12-розрядний АЦП
- Низький рівень фонового шуму: 300 мкВрмс при смузі пропускання 8 ГГц, 220 мкВрмс при смузі пропускання 4 ГГц
- SPO-технологія
- Інтелектуальний запуск: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay та Video (підтримка HDTV). Функція зонового тригера полегшує роботу з розширеними тригерами
- Запуск та декодування за послідовною шиною, підтримує протоколи I2C, SPI, UART, CAN, LIN, CAN FD, CAN XL, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 та USB 2.0
- Режим сегментованої пам'яті, що розділяє максимальну довжину запису на кілька сегментів (до 124 000) відповідно до умов запуску, заданих користувачем (з дуже коротким періодом простою між сегментами)
- Функція запису осцилограм в історію (макс. довжина запису осцилограм – 124 тис кадрів)
- Автоматичні вимірювання понад 60 параметрів, підтримка статистики з гістограмою, треком, трендом, вимірюванням стробування і вимірюваннями за математичними, історичними та опорними значеннями
- 4 математичні траси (ШПФ 32 Мпт, фільтр, додавання, віднімання, множення, ділення, інтегрування, диференціал, квадратний корінь тощо), підтримує редактор формул
- Безліч функцій аналізу даних (пошук, навігація, сканування сигналів, цифровий вольтметр, лічильник, гістограма форми хвилі, графік Боде, аналіз потужності, аналіз глазкової діаграми/джиттера та тест на відповідність)
- Високошвидкісне апаратне усереднення, Hi-Res; високошвидкісна апаратна функція тестування масок, з інструментом Mask Editor для створення користувацьких масок
- 16 цифрових каналів
- Вбудований генератор сигналів на 50 МГц
- Великий 15,6-дюймовий HD TFT-РК дисплей з роздільною здатністю 1920×1080; підтримує мультитач-жести
- Широкий вибір інтерфейсів: 4× USB Host 3.1 Gen 1, 2× USB 3.0 Host, USB 2.0 Device, 2× 1000M LAN, DVI-D, DP 1.2, HDMI 1.4, аудіо, зовнішній тригерний вхід, вихід Aux (Pass/Fail, Trigger Out), вхід 10 МГц, вихід 10 МГц
- Вбудований вебсервер підтримує дистанційне керування через порт LAN за допомогою веббраузера
- Підтримка команд дистанційного керування SCPI
- Підтримка бездротової миші та клавіатури
Технічні характеристики
| Модель | SDS7804AP | SDS7604AP |
|---|---|---|
| Аналогові канали | 4 + EXT | |
| Смуга пропускання | 8 ГГц на кожний канал | 6 ГГц на кожний канал |
| Вертикальна роздільна здатність | 12 біт до 16 біт у режимі ERES |
|
| Частота дискретизації (макс.) | 20 Гвиб/с на кожний канал | |
| Глибина пам'яті (макс.) |
1 ГБ/канал (1 или 2 канала) 500 МБ/канал (3 или 4 канала) |
|
| Швидкість захоплення осцилограм (макс.) |
1 000 000 осц/с | |
| Тип запуску | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial | |
| Серійний запуск та декодування | стандартні: I2C, SPI, UART, CAN, LIN опціонально: CAN FD, CAN XL (лише декодування), FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (лише декодування), ARINC429, USB 2.0 (лише декодування) |
|
| Вимірювання | 60+ параметрів, підтримка статистики, гістограми, тренду та треку | |
| Математичні функції | 4 траси 32 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average, Filter. Підтримує редактор формул |
|
| Аналіз даних | пошук, навігація, історія, масковий тест, цифровий вольтметр, частотомір, гістограма форми сигналу, діаграма Боде, аналіз потужності, аналіз глазкової діаграми/джиттера, сканування сигналу, тест на відповідність стандартам (USB 2.0, 100Base-TX, 1000Base-T, 2 100Base-T1, 1000Base-T1, MIPI-DPHY) | |
| Цифрові канали | 16; максимальна частота дискретизації до 1 Гвиб/с; глибина пам'яті до 50 Мб | |
| Генератор сигналів (опціонально) | вбудований, частота до 50 МГц, частота дискретизації 125 Мвиб/с, пам'ять 16 кб | |
| Процесорна система | Intel Core i3-8100 або новіше, 32 ГБ пам'яті, 250 ГБ сховища, операційна система Linux | |
| Інтерфейси | вхід/вихід: 4× USB Host 3.1 Gen 1, 2× USB 3.0 Host, USB 2.0 Device (USBTMC), 2× 1000M LAN (VXI-11+SCPI, Telnet (5024)+SCPI, Socket (5025)+SCPI, LXI, WebServer) дисплей: 1× DVI-D: до 1920x1200 за 60 Гц; 1× DP 1.2: до 4096×2304 за 60 Гц; 1× HDMI 1.4: до 4096×2160 при 60 Гц аудіо: мікрофонний вхід, аудіовихід інші: зовнішній вхід тригера, Aux-вихід (TRIG OUT, PASS/FAIL), вхід 10 МГц, вихід 10 МГц |
|
| Щуп (стандартний) | 500 МГц, по 1 щупу для кожного каналу | |
| Дисплей | 15,6-дюймовий HD TFT-ЖК сенсорний ємнісний (1920×1080) | |
| Вхідна напруга та частота | 100 ~ 240 В (середньоквадратичне значення), 50/60 Гц | |
| Споживана потужність | макс. 440 Вт, стандарт 250 Вт, стандарт у режимі очікування 4 Вт | |
| Габарити | ширина × висота × глибина без ніжок: 444,5 мм × 334 мм × 176,4 мм з ніжками: 444,5 мм × 367 мм × 176,4 мм |
|
| Вага | вес нетто 10,6 кг, вес брутто 17,0 кг | |
Відео
Технічний опис
Завантажити технічний опис для SIGLENT SDS7804AP (англ.).
Комплектация
- Цифровой осциллограф SIGLENT SDS7804AP — 1 шт.
- USB-кабель — 1 шт.
- Кабель живлення — 1 шт.
- Бездротова миша — 1 шт.
- Захисна кришка для дисплея — 1 шт.
- Пасивний щуп SP3150A — 4 шт.
- Інструкція з початку роботи — 1 шт.
- Сертифікат калібрування — 1 шт.
