Високий вхідний опір 200 кОм, низька ємність 1 пФ, макс. вхідна напруга 20 В, смуга пропускання 2,5 ГГц, живлення від осцилографа, керування через SAPBus Читати далі

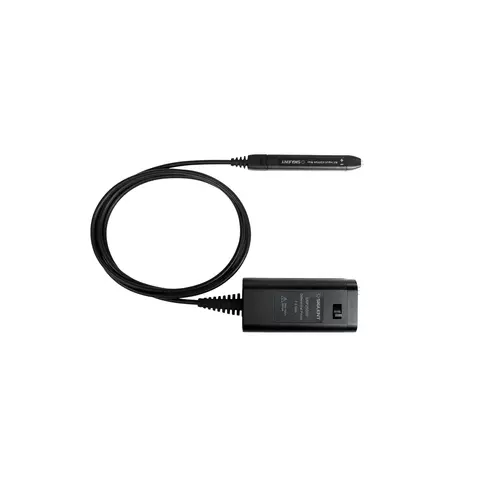

SIGLENT SAP2500D – це компактний диференційний щуп з високим вхідним опором, створений для вимірювання в різних точках тестування. Завдяки низькій вхідній ємності та високому вхідному опору, навантаження на електричне коло зводиться до мінімуму.
Завдяки інтерфейсу SAPBus, щуп SAP2500D стає невіддільною частиною вимірювального контуру осцилографа. Щупом можна керувати з передньої панелі осцилографа. Осцилограф також забезпечує живлення щупа, що позбавляє від необхідності використання окремого джерела живлення.
Особливості
Високий вхідний опір і низька ємність забезпечують мінімальне навантаження на електричне коло
Диференціальне вимірювання дозволяє точно вимірювати різницю сигналів між двома точками
Інтерфейс SAPBus забезпечує інтеграцію та управління щупом з панелі осцилографа
Щуп живиться від осцилографа, не потребує зовнішнього джерела живлення
Технічні характеристики
Смуга пропускання
2,5 ГГц
Вхідний опір
200 кОм, 1 пФ
Діапазон зміщення
±8 В
Точність посилення
<3 %
Максимальна вхідна напруга
20 В
Габарити інтерфейсу
115,0 мм × 38,9 мм × 24,5 мм
Габарити головки щупа
100,0 мм × 12,0 мм × 10,0 мм
Довжина кабелю
130 см
Комплектація
Вимірювальний щуп для осцилографа SIGLENT SAP2500D — 1 шт.
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
