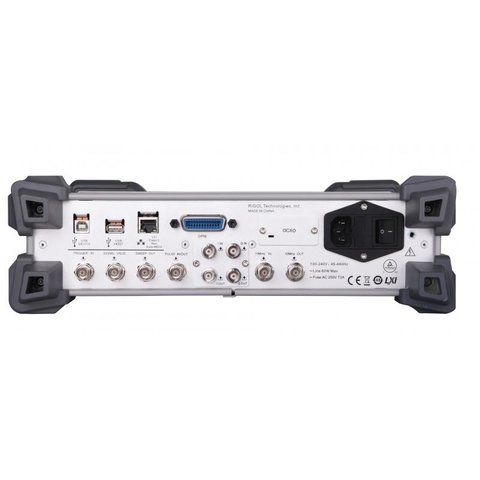

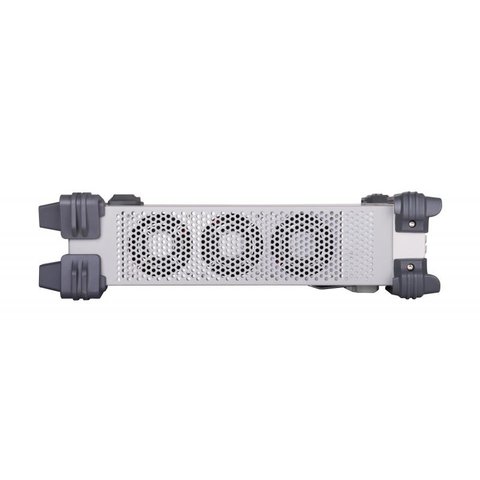

DSG3000 – це перша серія генераторів сигналів радіочастоти від RIGOL. Дані прилади забезпечують як стандартні аналогові модуляції AM/FM/ØM, так і опціональні I/Q модуляцію і вихід I/Q модулюючого сигналу. RIGOL DSG3030 має діапазон смуги пропускання по вихідному сигналу від 9 кГц до 3 ГГц.
| ЧАСТОТА | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Частотні характеристики < / td >
| Діапазон частот
| 9 кГц ~ 3 ГГц
| Роздільна здатність
| 0,01 Гц
| Швидкість переключення
| < 10 мс (типове)
| Фазовий зсув
| настроюється, з кроком 0,01°
| Частотні діапазони < / td >
| Діапазони < / td >
| Значення частоти < / td >
| N < / td >
| 1
| 2 3 4 5 6 7 8 9 f ≤ 23,4375 МГц
| 23,4375 МГц < f ≤ 46,875 МГц 46,875 МГц < f ≤ 93,75 МГц 93,75 МГц < f ≤ 187,5 МГц 187,5 МГц < f ≤ 375 МГц 75 МГц < f ≤ 750 МГц 750 МГц < f ≤ 1500 МГц 1500 МГц < f ≤ 3000 МГц 3000 МГц < f ≤ 6000 МГц 1
| 0,03125 0,06625 0,125 0,25 0,5 1 2 4 Внутрішнє джерело опорної частоти < / td >
| Частота опорного генератора
| 10 МГц
| Температурна стабільність (0 °С ~ 50 °С)
| < 0,5 ppm
| < 5 ppb (з опцією OCXO - A08) Старіння
| < 1 ppm/рік
| < 30 ppb/рік (з опцією OCXO - A08) Вихід внутрішнього опорного генератора
| Частота
| 10 МГц
| Рівень
| +8 дБ (типове)
| Вихідний імпеданс
| 50 Ом (номінальне)
| Вхід для зовнішнього опорного генератора
| Частота
| 10 МГц
| Рівень
| 0 дБ ... +10 дБ (типове)
| Вхідний імпеданс
| 50 Ом (номінальне)
| Максимальна девіація
| ± 5 ppm
| Свіпування за частотою < / td >
| Робочі режими
| покрокове, за списком
| Режим
| одиночне, безперервне
| Діапазон
| повний
| Форма
| трикутник, пила
| Крок зміни
| лінійний, логарифмічний
| Кількість точок
| покрокове: 2 ... 65535
| за списком: 1 ... 6001 Часовий діапазон
| 20 мс ... 100 с
| Запуск
| Авто, ручний, зовнішній, по шині (GPIB, USB, LAN)
| Спектральний склад < / td >
| Гармонійні спотворення (CW режим, 1 МГц < f ≤ 6 ГГц, рівень ≤ +13 дБм )
| < -30 дБн
| субгармонійних спотворення (CW режим)
| f ≤ 3 ГГц
| < -65 дБн ; < -80 дБн (типове)
| 3 ГГц < f ≤ 6 ГГц
| < -52 дБн ; < -70 дБн (типове)
| негармоніческое спотворення (CW режим, рівень > -10 дБм, відстроювання > 10 кГц)
| f ≤ 1,5 ГГц
| < -64 дБн ; < -70 дБн (типове)
| 1,5 ГГц < f ≤ 3 ГГц
| < -58 дБн ; < -64 дБн (типове)
| 3 ГГц < f ≤ 6 ГГц
| < -52 дБн ; < -58 дБн (типове)
| Власна фазовий шум (CW режим, вим. діапазон 1 Гц, відстроювання 20 кГц)
| f = 100 МГц
| < -120 дБн / Гц (типове)
| f = 1 ГГц
| < -108 дБн / Гц ; < -110 дБн / Гц (типове)
| f = 3 ГГц
| < -102 дБн / Гц ; < -104 дБн / Гц (типове)
| f = 6 ГГц
| < -96 дБн / Гц ; < -98 дБн / Гц (типове)
| Загальні спотворення (CW режим, RMS f = 1 ГГц)
| 0,3 кГц ... 3 кГц
| < 5 Гц СКЗ , < 1 кГц СКЗ (типове)
| 0,03 кГц ... 20 кГц
| < 30 Гц СКЗ , < 8 Гц СКЗ (типове)
| РІВЕНЬ
| Діапазон установки < / td >
|
| Нормоване значення
| Встановлюване значення
| Максимальний вихідний рівень
| 9 кГц ≤ f < 100 кГц
| +7 дБм
| +10 дБм
| 100 кГц ≤ f < 1 МГц
| +13 дБм
| +15 дБм
| 1 МГц ≤ f < 3 ГГц
| +13 дБм
| +25 дБм
| 3 ГГц < f ≤ 6 ГГц
| +13 дБм
| +20 дБм
| Мінімальний вихідний рівень
| 9 кГц ≤ f < 100 кГц
| -110 дБм
| -120 дБм
| 100 кГц < f ≤ 6 ГГц
| -130 дБм
| -140 дБм
| Абсолютна невизначеність < / td >
|
|
| +13 ~ -60 дБм
| -60 ~ -110 дБм
| -110 ~ -130 дБм
|
| Похибка установки рівня
| 9 кГц ≤ f < 100 кГц
| ≤ 0,5 дБ (тип.)
| ≤ 0,7 дБ (тип.)
|
|
| 100 кГц < f ≤ 3 ГГц
| ≤ 0,7 дБ
| ≤ 0,5 дБ (тип.) ≤ 0,9 дБ)
| ≤ 0,5 дБ (тип.) ≤ 0,7 дБ (тип.)
|
| 3 ГГц < f ≤ 6 ГГц
| ≤ 0,9 дБ
| ≤ 0,5 дБ (тип.) ≤ 1,1 дБ
| ≤ 0,5 дБ (тип.) ≤ 0,9 дБ (тип.)
|
| КСХН
| ≤ 1,8 (типове)
|
| Установка рівня
| <5%
| Час установки
| (ALC = on, частота фіксована, 20 °С ~ 30 °С)
| ≤ 5 мс (типове)
|
| Безперервний режим налаштування рівня
| (ATT - фіксований, ALC = on, рівень -110 дБм ... +13 дБм > 20 дБ (типове)
|
| Зворотний потужність < / strong > < / td >
| Макс. зворотна потужність < / td >
| 50 В DC - макс. напруга постійного струму
| 10 Вт (1 МГц < f ≤ 6 ГГц)
| Свіпування по амплітуді < / td >
| Робочі режими
| покрокове, за списком
| Режим
| одиночне, безперервне
| Діапазон
| повний рівень
| Форма
| трикутник, пила
| Крок зміни
| лінійний, логарифмічний
| Кількість точок
| покрокове: 2 ... 65535
| за списком: 1 ... 6001 Часовий діапазон
| 20 мс ... 100 с
| Запуск
| Авто, ручний, зовнішній, по шині (GPIB, USB, LAN)
| Основні характеристики
| Дисплей
| 4,3-дюймовий РК (480 × 272)
| Пам'ять
| пам'ять великого об'єму: енергонезалежний запам'ятовуючий flash пристрій (встроен.); USB носій | простір для зберігання даних: енергонезалежний запам'ятовуючий flash пристрій (встроен.) , 1 Гб Живлення
| 100 В - 240 В (ном.), 45 Гц - 440 Гц
| Габарити (Ш × В × Г)
| 364 × 112 × 420 мм
| Вага
| 6,4 кг
| | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Завантажити додаткову інформацію (Data Sheet) для RIGOL DSG3030.
Завантажити інструкцію користувача для RIGOL DSG3030.
