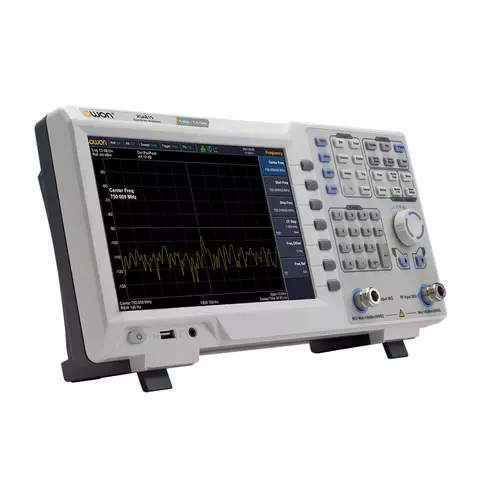

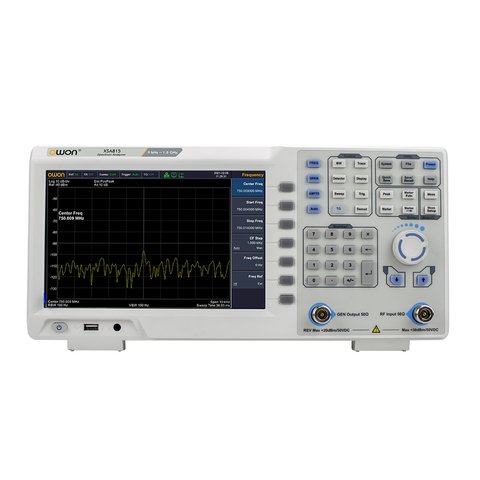

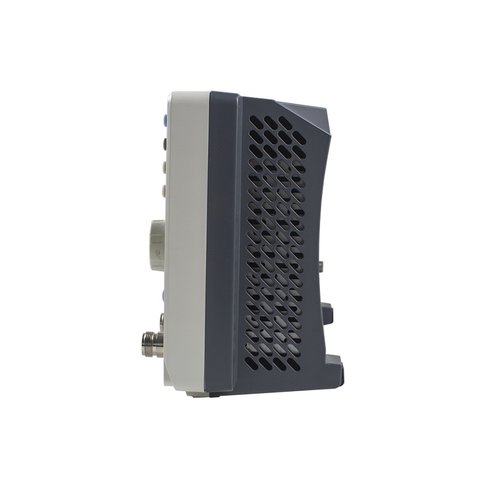

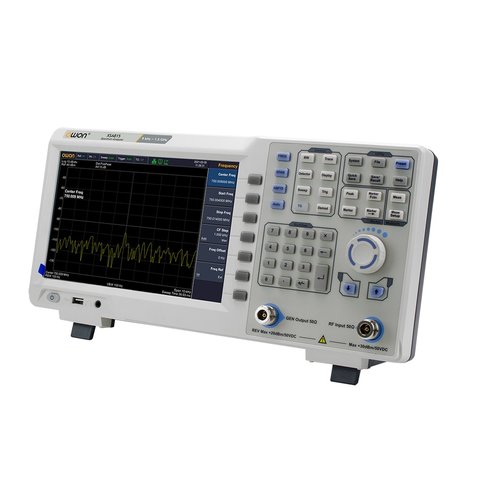

Аналізатор спектра OWON XSA815-TG
Код: 927521
Аналізатор спектра OWON XSA815-TG
Все про товар
Опис
Характеристики
Відео
Доставка
Оплата
Гарантія
51030.00 ₴
Все про товар
Відео
Новинка
4 кг Гарантія: 12 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
Аналізатор спектра з трекінг-генератором. Діапазон частот 9 кГц-1,5 ГГц, роздільна здатність 1 Гц. Середній рівень шуму до 160 дБм, 9" РК-дисплей з роздільною здатністю 1280 x 800 Читати далі
51030.00 ₴
Опис
OWON XSA815-TG – це аналізатор спектру з діапазоном частот 9 кГц-1,5 ГГц, оснащений трекінг-генератором і призначений для вимірювання частотних характеристик пристроїв і компонентів. Середній рівень шуму, підтримуваний аналізатором, ідеально підходить для виявлення короткочасних піків різної форми.
Прилад використовує сучасні технології обробки сигналу, що знижує рівень заваж і дозволяє розрізняти окремі ділянки радіочастотного спектра. Кольоровий дисплей з високою роздільною здатністю забезпечує наочне та детальне зображення динаміки сигналу та інших параметрів.
Вбудований трекінг-генератор, що працює в діапазоні 100 кГц-1,5 ГГц, розширює можливості аналізу та робить XSA815-TG зручним інструментом для широкого спектру завдань. Він буде корисним при проміжному налагодженні радіочастотних передавачів, пошуку слабких паразитних сигналів, аналізі спектрів після експериментів, а також для детального дослідження вузьких смуг частот.
Особливості
- Діапазон частот: 9 кГц-1,5 ГГц
- Рівень власного шуму (DANL): -160 дБм
- Фазовий шум: -80 дБс/Гц @ 1 ГГц, зміщення 10 кГц
- Сумарна амплітудна похибка: <0,7 дБ
- Мінімальна роздільна здатність смуги пропускання (RBW): 1 Гц
- Опціонально: функція попередніх EMI-тестів, програмне забезпечення для EMC-випробувань
- Вбудований трекінг-генератор
- Зображення у вигляді водоспаду, аналіз якості модульованих сигналів, аудіодемодуляція та інші стандартні та розширені функції вимірювань
- Стандартна функція Pass/Fail для польових тестів з індикацією результату
- Повністю цифрова технологія проміжної частоти

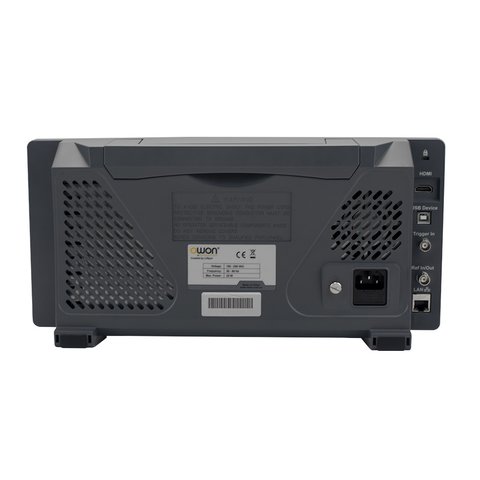

- Безліч інтерфейсів: USB Host, USB Device, LAN, вихід для навушників, HDMI
- РК-дисплей 9", роздільна здатність 1280×800 пікселів
Технічні характеристики
| Частота | ||
|---|---|---|
| Діапазон частот | від 9 кГц до 1,5 ГГц | |
| Роздільна здатність за частотою | 1 Гц | |
| Швидкість старіння опорної частоти | < 1 ppm/рік | |
| Ширина розгортки частоти | ||
| Діапазон розгортки | 0 Гц, 100 Гц до максимальної частоти приладу | |
| Точність | ширина розгортки / (точність розгортки-1) | |
| Фазовий шум SSB (від 20 до 30 °C, fc = 500 МГц) | ||
| Зміщення носія | 10 кГц | < -80 дБн/Гц |
| 100 кГц | < -100 дБн/Гц | |
| 1 МГц | < -115 дБн/Гц | |
| Смуга пропускання | ||
| Роздільна здатність за смугою пропускання (-3 дБ) | від 1 Гц до 1 МГц, у послідовності 1-3-5-10 кроків | |
| Роздільна здатність за смугою пропускання (-6 дБ) (EMI) | 200 Гц, 9 кГц, 120 кГц, 1 МГц | |
| Точність RBW | < 5% типово | |
| Коефіцієнт форми фільтра роздільної здатності (60 дБ: 3 дБ) | < 5 типово | |
| Смуга пропускання відеосигналу (-3 дБ) | від 10 Гц до 1 МГц, у послідовності 1-3-5-10 | |
| Амплітуда та рівень | ||
| Діапазон вимірювання амплітуди | середній рівень шумів до +10 дБм, від 100 кгц до 10 МГц, передпідсилювач вимкнений середній рівень шумів до +20 дБм, fc ≥ 10 МГц, передпідсилювач вимкнений |
|
| Рівень | від -80 дБм до 30 дБм, крок 0,01 дБ | |
| Передпідсилювач | 20 дБ, номінально, від 100 кГц до 1,5 ГГц | |
| Вхідний атенюатор | від 0 до 40 дБ, з кроком 1 дБ | |
| Зображення середнього рівня шуму (вхідне загасання = 0 дБ, RBW = VBW = 100 Гц, детектор вибірок, усереднення трасування ≥ 50, від 20 ℃ до 30 ℃, вхідний опір = 50 Ом) | ||
| Передпідсилювач вимкнений | від 9 кГц до 1 МГц | -95 дБм (типово), <-88 дБм |
| від 1 МГц до 500 МГц | -140 дБм (типово), <-130 дБм | |
| від 500 МГц до 1,5 ГГц | -138 дБм (типово), <-128 дБм | |
| Передпідсилювач увімкнений | від 100 кГц до 1 МГц | -135 дБм (типово), <-128 дБм |
| від 1 МГц до 500 МГц | -160 дБм (типово), <-150 дБм | |
| від 500 МГц до 1,5 ГГц | -158 дБм (типово), <-148 дБм | |
| Діапазон зображення рівня | ||
| Спосіб виявлення | позитивний пік, негативний пік, нормальний, зразок, середньоквадратичне значення, середня напруга, квазіпік | |
| Функції трасування | очищення запису, максимальне утримання, мінімальне утримання, середнє значення, перегляд, порожнє значення, математичне трасування | |
| Одиниця вимірювання координат рівня | dBm, dBuW, dBpW, dBmV, dBuV, W, V | |
| Частотна характеристика (fc ≥ 100 кГц, від 20 до 30 °C, відносна вологість від 30 до 70%, вхідне згасання = 10 дБ, опорна частота = 50 МГц) | ||
| Передпідсилювач вимкнений | <0,7 дБ | |
| Передпідсилювач увімкнений | <1,0 дБ | |
| Неоднорідність та точність | ||
| Неточність | fc = 50 МГц, піковий детектор, передпідсилювач вимкнений, згасання = 10 дБ, рівень вхідного сигналу = -10 дБм, від 20 ℃ до 30 ℃ | |
| ＜ 0,4 дБ | ||
| Неточність вимірювання рівня | ||
| Неточність вимірювання рівня | рівень достовірності 95%, S/N > 20 дБ, RBW = VBW = 1 кГц, передпідсилювач вимкнений, згасання = 10 дБ, -50 дБм < вхідний рівень ≤ 0 дБм, fc > 10 МГц, від 20 ℃ до 30 ℃ | |
| ＜ 0,7 дБ | ||
| Трекінг-генератор | ||
| Діапазон частот | від 100 кГц до 1,5 ГГц | |
| Діапазон рівня вихідної потужності | -40 дБм до 0 дБм | |
| Роздільність вихідного рівня | 1 дБ | |
| Вихідна площинність | відносно 50 МГц | |
| ± 3 дБ | ||
| Паразитний трекінг-генератор | гармонійний | -30 дБн (вихідна потужність трекінг-генератора -10 дБм) |
| негармонійний | -40 дБн (вихідна потужність трекінг-генератора -10 дБм) | |
| Трекінг-генератор за ізоляцією вхідних клем | -60 дБ (вихідна потужність трекінг-генератора 0 дБм) | |
| Загальні характеристики | ||
| Дисплей | РК, 1280 × 800 пікселів | |
| Діагональ дисплея | 9 дюймів | |
| Інтерфейс | USB, LAN, HDMI, вхід для навушників | |
| Джерело живлення | 100-240 В, 50/60 Гц | |
| Габарити аналізатора | 375 мм × 185 мм × 120 мм | |
| Габарити опаковання | 500 мм × 250 мм × 340 мм | |
| Вага нетто | 3,7 кг | |
| Вага брутто | 4,6 кг | |
Відео
Посібник користувача
Завантажити посібник користувача для OWON XSA815-TG (англ.).
Комплектація
- Аналізатор спектру OWON XSA815-TG — 1 шт.
- Кабель живлення — 1 шт.
- Короткий посібник — 1 шт.
- USB-кабель — 1 шт.
- Адаптер N-BNC — 1 шт.
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
