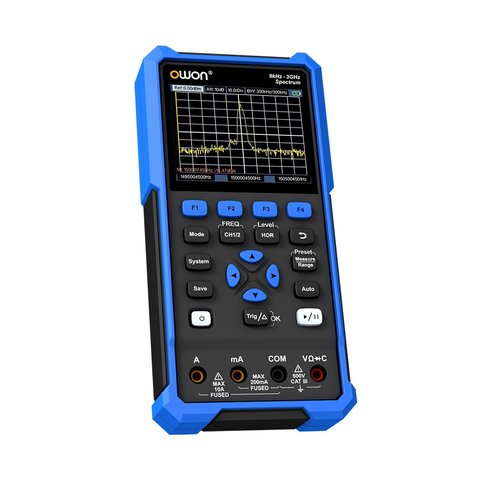

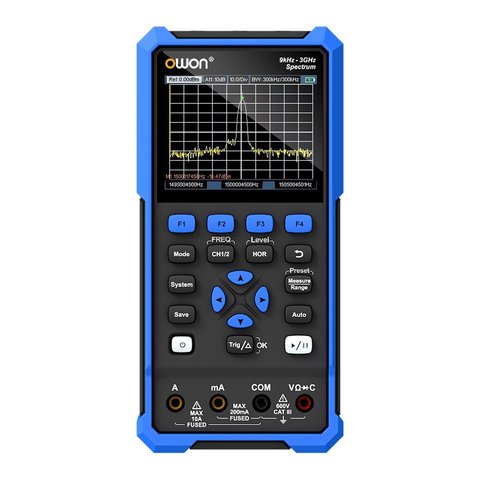

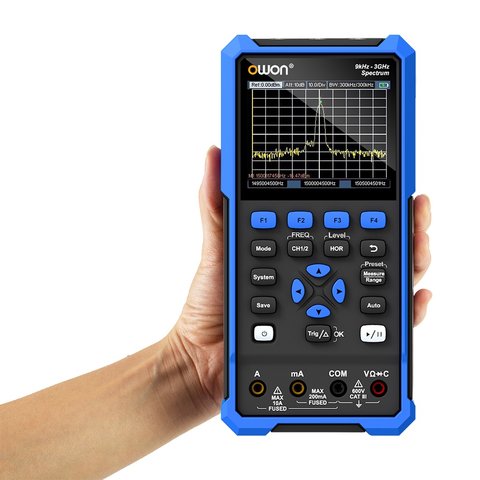

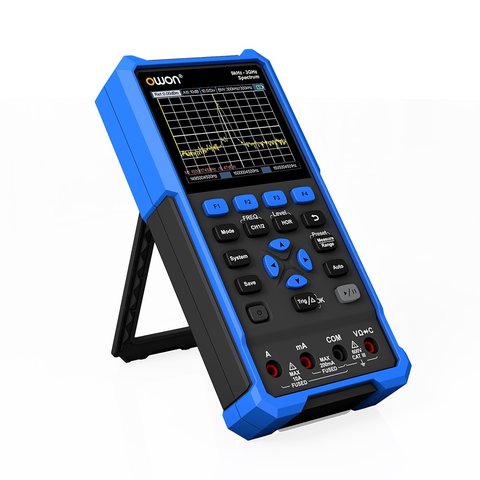

Аналізатор спектра OWON HSA2307
Код: 927516
Аналізатор спектра OWON HSA2307
Все про товар
Опис
Характеристики
Доставка
Оплата
Гарантія
20412.00 ₴
Все про товар
Новинка
0.8 кг Гарантія: 12 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
Діапазон частот 9 кГц-3 ГГц, вбудований двоканальний осцилограф (70 МГц, макс. частота дискретизації 250 МВиб/с, пам'ять 8 кб, дисплей: 3,5") і мультиметр Читати далі
20412.00 ₴
Опис
OWON HSA2307 – це багатофункціональний портативний аналізатор спектру із вбудованими режимами осцилографа та мультиметра. Діапазон частот 9 кГц-3 ГГц дозволяє виконувати повний аналіз сигналів (RF/модуляція), контролювати завади та оптимізувати покриття базових станцій. Підтримує EMI-предтестування з щупами ORF5015 (продається окремо), оснащений True RMS мультиметром (4 ½ розрядним) для вимірювання напруги, струму, опору, ємності, перевірки діодів та цілісності кола. Швидке перемикання режимів однією кнопкою забезпечує зручність та точність діагностики.
Особливості
- Пристрій 3 в 1: аналізатор спектру + осцилограф + мультиметр
- Діапазон частот аналізатора від 9 кГц до 3 ГГц, роздільна здатність 100 Гц
- Двоканальний осцилограф зі смугою пропускання 70 МГц, частотою дискретизації 250 МВиб/с та об'ємом пам'яті 8 кБ
- Частота оновлення до 10 000 сигналів/с, підтримка автоматичних вимірювань
- 4 1/2-розрядний True RMS мультиметр для вимірювання напруги, струму, опору, ємності, діодів та перевірки цілісності кола
- Стандартний інтерфейс USB Type-C, підтримка зв'язку з ПК
Технічні характеристики
| Модель | HSA2307 | HSA2310 | HSA2320 |
|---|---|---|---|
| Характеристики осцилографа | |||
| Смуга пропускання | 70 МГц | 100 МГц | 200 МГц |
| Максимальна частота дискретизації | 250 Мвиб/с | 500 Мвиб/с | 1 Гвиб/с |
| Канали | 2 | ||
| Режим збору даних | вибірка, пік | ||
| Пам'ять | 8 кБ | ||
| Частота оновлення | 10000 сигналів/c | ||
| Коефіцієнт згасання | 1X, 10X, 100X, 1000X, 10000X | ||
| Діапазон частоти дискретизації | 5 нс/под – 1000 с/под, крок 1-2-5 | ||
| Вертикальна роздільна здатність | 10 мВ/под - 10 В/под | ||
| Тип запуску | Edge | ||
| Режими запуску | авто, нормальний, одиночний | ||
| Курсорні вимірювання | △V, △T | ||
| Автоматичні вимірювання | період, частота, середнє, пік-пік, макс, мін, середньоквадратичне значення, час наростання, час спаду, +ширина -ширина | ||
| Характеристики аналізатора спектра | |||
| Діапазон частот | від 9 кГц до 3 ГГц | ||
Частотна роздільна здатність |
100 Гц | ||
| Діапазон розгортки за частотою | нульовий діапазон, 300 Гц до максимальної частоти приладу | ||
| Потужність за тривалої роботи | +20 дБм (100 мВт) | ||
| Фазовий шум SSB (20 °C–30 °C, fc = 1 ГГц) | < -60 дБc/Гц (тип) за 10 кГц < -62 дБc/Гц (тип) за 100 кГц |
||
| Роздільна здатність смуги пропускання (-3 дБ) | 200 Гц до 850 кГц, крок 200 Гц: 1-3-10-30-100-300-600-850 кГц |
||
| DANL (вхідне згасання за 0 дБ, RBW = VBW = 100 Гц, від 20 ℃ до 30 ℃, вхідний опір = 50 Ом) | <-120 дБм (от 10 МГц до 2 ГГц) | ||
| <-115 дБм (от 2 ГГц до 3 ГГц) | |||
| Характеристики мультиметра | |||
| Розрядність дисплея | 4 1/2 | ||
| Режими вимірювання | напруга, струм, опір, ємність, діод, цілісність кола | ||
| Вхідний опір | 10 МОм | ||
| Постійна напруга | 20,000 мВ - 1000,0 В | ||
| Змінна напруга | 20,000 мВ - 750,00 В | ||
| Постійний струм | 20,000 мА - 10,000 А | ||
| Змінний струм | 20,000 мА - 10,000 А | ||
| Опір | 200,00 Ом - 100,00 МОм | ||
| Ємність | 2,000 нФ - 2,00 мФ | ||
| Загальні характеристики | |||
| Дисплей | РК, 3,5-дюймовий | ||
| Інтерфейс | USB Type-C | ||
| Живлення | літієва батарея 18650 | ||
| Габарити (Ш × В × Г) | 96 мм × 198 мм × 38 мм | ||
| Вага | 0,6 кг | ||
Посібник користувача
Завантажити посібник користувача для OWON HSA2307 (англ.).
Комплектація
- Аналізатор спектра OWON HSA2307 — 1 шт.
- Щупи для осцилографа — 1 компл.
- Щупи для мультиметра — 1 компл.
- USB-кабель — 1 шт.
- Чохол — 1 шт.
- Короткий посібник — 1 шт.
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
