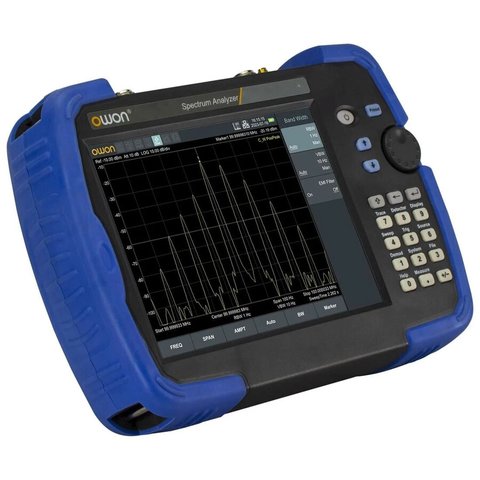

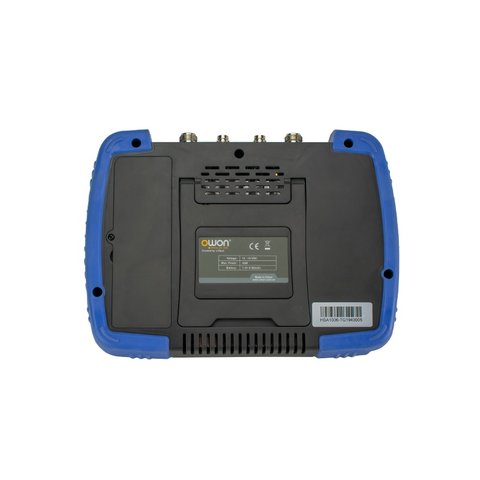

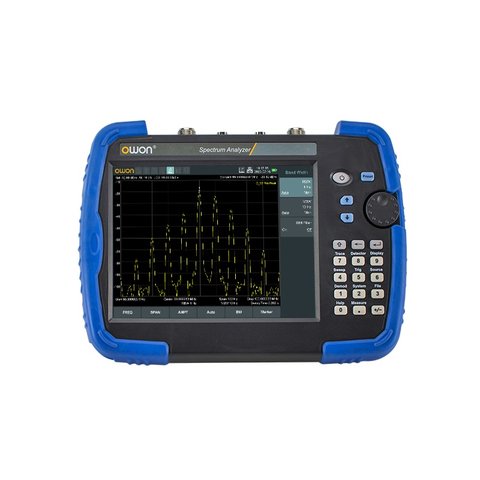

Аналізатор спектру OWON HSA1075-TG
Код: 927522
Аналізатор спектру OWON HSA1075-TG
Все про товар
Опис
Характеристики
Доставка
Оплата
Гарантія
314706.00 ₴
Все про товар
Новинка
2.5 кг Гарантія: 12 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
Аналізатор спектра з трекінг-генератором. Діапазон частот 9 кГц-7,5 ГГц, роздільна здатність 1 Гц. Середній рівень шуму 160 дБм, 8" РК-дисплей Читати далі
314706.00 ₴
Опис
OWON HSA1075-TG – це аналізатор спектру з частотним діапазоном від 9 кГц до 7,5 ГГц, оснащений трекінг-генератором. Прилад призначений для професійних радіоелектронних досліджень та вирізняється високою точністю – мінімальна роздільна здатність становить 1 Гц. Ширина смуги пропускання від 1 Гц до 1 МГц дозволяє проводити широкий спектр вимірювань. Для зручності аналізатор має автоматичний режим виявлення сигналів.
Вбудований трекінг-генератор з діапазоном 100 кГц-7,5 ГГц полегшує налаштування електронних пристроїв. Усі параметри зображаються на сенсорному РК-дисплеї, також можна зберігати скріншоти у форматі PNG. У комплект входить GPS-антена, яка використовується для синхронізації часу та частоти, що особливо важливо при точних радіовимірюваннях.
Особливості
- Діапазон частот: від 9 кГц до 7,5 ГГц
- Рівень власного шуму (DANL): -160 дБм
- Фазовий шум: -106 дБс/Гц @ 1 ГГц, зміщення 10 кГц
- Сумарна амплітудна похибка: <0,7 дБ
- Мінімальна роздільна здатність смуги пропускання (RBW): 1 Гц
- Вбудований GPS-приймач
- Набір для попереднього тестування на відповідність вимогам електромагнітної сумісності
- Трекінг-генератор з частотою до 7,5 ГГц
- Сенсорний IPS-дисплей 8", широкий кут огляду
- Літій-іонний акумулятор, час роботи 4-6 годин
Технічні характеристики
| Частота | ||
|---|---|---|
| Діапазон частот | від 9 кГц до 7,5 ГГц | |
| Ширина розгортки частоти | ||
| Діапазон розгортки | 0 Гц, 100 Гц до максимальної частоти приладу | |
| Точність | ширина розгортки / (точність розгортки-1) | |
| Фазовий шум SSB (від 20℃ до 30℃, fc=1 ГГц, RBW=1 кГц, VBW=1 кГц) | ||
| Зміщення носія | 10 кГц | < -106 дБн/Гц (типово) |
| 100 кГц | < -104 дБн/Гц (типово) | |
| 1 МГц | < -115 дБн/Гц (типово) | |
| Смуга пропускання | ||
| Роздільність за смугою пропускання | від 1 Гц до 1 МГц, у послідовності 1-3-5-10 кроків | |
| Точність RBW | < 5%, типово (смуга пропускання ≤ 1 МГц) | |
| Коефіцієнт форми фільтра роздільної здатності (60 дБ: 3 дБ) | <5: 1 типово (цифрова та близька до гаусової форми) | |
| Смуга пропускання відеосигналу | від 10 Гц до 3 МГц | |
| Амплітуда та рівень | ||
| Діапазон вимірювання амплітуди | середній рівень шумів до +20 дБм, від 1 МГц до 3,6 ГГц, передпідсилювач вимкнений | |
| Рівень | від -80 дБм до +30 дБм, крок 0,01 дБм | |
| Передпідсилювач | 20 дБ, номінально, від 9 кГц до 3,6 ГГц | |
| Зображення середнього рівня шуму (вхідне загасання = 0 дБ, детектор вибірок, середнє трасування ≥20, від 20 ℃ до 30 ℃, вхідний опір = 50 Ом, смуга пропускання нормалізована до 1 Гц) | ||
| Передпідсилювач вимкнений | от 9 кГц до 1 МГц | -95 дБм (типово), <-88 дБм |
| 1 МГц~500 МГц | -140 дБм (типово), <-130 дБм | |
| 500 МГц~3,6 ГГц | -138 дБм (типово), <-128 дБм | |
| 3,6 ГГц~6 ГГц | -134 дБм (типово), <-124 дБм | |
| 6 ГГц~7,5 ГГц | -129 дБм (типово), <-119 дБм | |
| Передпідсилювач увімкнений | от 9 кГц до 1 МГц | -135 дБм (типово), <-128 дБм |
| 1 МГц~500 МГц | -160 дБм (типово, <-150 дБм) | |
| 500 МГц~3,6 ГГц | -158 дБм (типово), <-148 дБм | |
| 3,6 ГГц~6 ГГц | -154 дБм (типово), <-144 дБм | |
| 6 ГГц~7,5 ГГц | -149 дБм (типово), <-139 дБм | |
| Частотна характеристика (від 20 до 30 ° C, відносна вологість від 30 до 70%, вхідне згасання = 20 дБ, опорна частота = 50 МГц) | ||
| Передпідсилювач вимкнений (fc≥100 кГц) | ±0,8 дБ; ±0,4 дБ (типово) | |
| Передпідсилювач увімкнений (fc≥1 МГц) | ±0,9 дБ; ±0,5 дБ (типово) | |
| Неоднорідність та точність | ||
| Абсолютна точність амплітуди | від 20 до 30 °C, fc = 50 МГц, розгортка = 200 кГц, роздільна здатність по смузі пропускання (RBW) = 10 кГц, смуга відеосигналу (VBW) = 10 кГц, піковий детектор, ослаблення ВЧ-сигналу 10 дБ, межа достовірності 95% передпідсилювач вимкнений: ±0,4 дБ, рівень вхідного сигналу -20 дБм передпідсилювач увімкнений: ±0,5 дБ, рівень вхідного сигналу -40 дБм |
|
| Трекінг-генератор | ||
| Діапазон частот | від 100 кГц до 7,5 ГГц | |
| Діапазон рівня вихідної потужності | -40 дБм до 0 дБм | |
| Роздільність вихідного рівня | 1 дБ | |
| Вихідна площинність | ± 3 дБ | |
| Загальні характеристики | ||
| Дисплей | РК TFT, 8-дюймовий | |

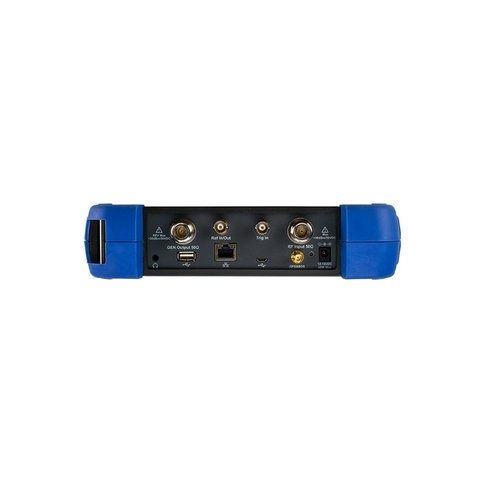

| Інтерфейси | USB, LAN | |
| Габарити | 265 мм × 190 мм × 58 мм | |
| Вага | 2,5 кг | |
Посібник користувача
Завантажити посібник користувача для OWON HSA1075-TG (англ.).
Комплектація
- Аналізатор спектру OWON HSA1075-TG — 1 шт.
- Кабель живлення — 1 шт.
- Короткий посібник — 1 шт.
- Адаптер — 1 шт.
- GPS-антена — 1 шт.
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
