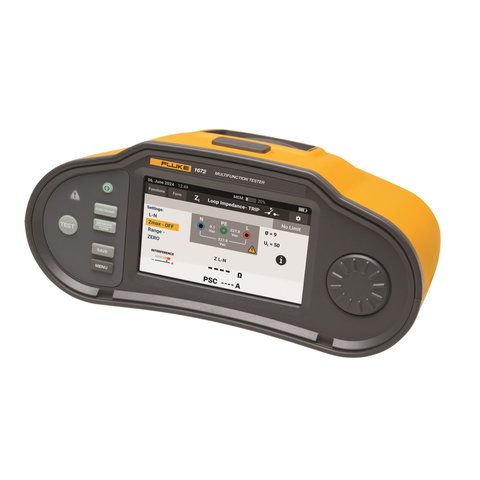

Багатофункціональний тестер електроустановок Fluke 1672 (5580829)
Код: 923172
Багатофункціональний тестер електроустановок Fluke 1672 (5580829)
Все про товар
Опис
Відео
Доставка
Оплата
Гарантія
111972.00 ₴
Все про товар
Відео
Новинка
2 кг Гарантія: 12 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
Тестер вимірює опір ізоляції та заземлення , час і струм спрацьовування ПЗВ, падіння напруги, виконує перевірку послідовністі фаз, стану ізоляції між обмотками електродвигунів, полярності проводки Читати далі
111972.00 ₴
Опис
Тестер Fluke 1672 – це високотехнологічний багатофункціональний прилад для тестування електроустановок, який дає можливість швидко та точно перевіряти електричні установки у житлових, комерційних та промислових об'єктах. Тестер забезпечує вимірювання напруги змінного, постійного струму і частоти, опору ізоляції під напругою 100 В, 250 В, 500 В та 1000 В, імпедансу контуру та лінії, передбачуваного струму замикання на землю (PEFC/IK) та струму короткого замикання (PSC/IK), часу та струму спрацьовування ПЗВ. Крім цього, прилад дозволяє виконувати перевірку цілісності кола, ПЗВ, полярності проводки з виявленням обривів дротів заземлення (PE) і нейтралі (N), перевірку опору ізоляції обмотки електродвигуна з низьким випробувальним струмом у 10 мА. Доповнює функціонал ергономічний дизайн та простий і зручний інтерфейс користувача.
Відео
Технічні характеристики
| Вимірювання напруги змінного та постійного струму та частоти | |||||||
|---|---|---|---|---|---|---|---|
| Діапазон | Роздільна здатність | Вхідний імпеданс | Захист від перенавантаження | ||||
| 600 В | 0,1 В | 320 кОм | 660 В | ||||
| 45 - 66 Гц | 0,1 Гц | 320 кОм | |||||
| Цілісність кола (RLO) | |||||||
| Діапазон (автоматичний вибір) | Роздільна здатність | Напруга холостого ходу | |||||
| 20 Ом / 200 Ом / 2000 Ом | 0,01 Ом / 0,1 Ом / 1 Ом | > 4 В | |||||
| Вимірювання опору ізоляції (RISO) | |||||||
| Випробувальна напруга | Діапазон | Роздільна здатність | Випробувальний струм | ||||
| 100 В | 10 кОм – 20 МОм | 0,01 МОм | 1 мА при 100 кОм | ||||
| 20 МОм – 100 МОм | 0,1 МОм | ||||||
| 250 В | 10 кОм – 20 МОм | 0,01 МОм | 1 мА при 250 кОм | ||||
| 20 МОм – 200 МОм | 0,1 МОм | ||||||
| 500 В | 10 кОм – 20 МОм | 0,01 МОм | 1 мА при 500 кОм | ||||
| 20 МОм – 200 МОм | 0,1 МОм | ||||||
| 200 МОм – 500 МОм | 1 МОм | ||||||
| 1000 В | 100 кОм – 200 МОм | 0,1 МОм | 1 мА при 1 МОм | ||||
| 200 МОм – 1000 МОм | 1 МОм | ||||||
| Опір контуру та опір лінії (Режими без спрацювання ПЗВ та високого струму) | |||||||
| Установка діапазону | Роздільна здатність | Похибка1 | |||||
| 20 Ом | 0,01 Ом | Режим високого струму: ±(2%+4 цифри) | |||||
| 200 Ом | 0,1 Ом | Режим без спрацювання ПЗВ: ±(3%) | |||||
| Режим високого струму: ±(2%) | |||||||
| 2000 Ом | 1 Ом | ±6%2 | |||||
| 1 При опорі ланцюга нейтралі < 20 Ом і куті зсуву фаз системи до 30°. Перед тестуванням необхідно занулити вимірювальні дроти. 2 При напрузі мережі > 200 В. |
|||||||
| Вимірювання очікуваного струму замикання на землю (PEFC) та очікуваного струму короткого замикання (PSC) | |||||||
| Діапазон | Роздільна здатність | Одиниці вимірювання | |||||
| 0 кА – 50 кА | IK < 1000 А | 1 А | |||||
| IK ≥ 1000 А | 0,1 кА | ||||||
| Обчислення: очікуваний струм замикання на землю (PEFC/IK) або очікуваний струм короткого замикання (PSC/IK) визначається шляхом ділення значення виміряної мережевої напруги на значення виміряного опору контуру (L-PE) або опору шлейфу (L-N) відповідно | |||||||
| Вимірювання падіння напруги (шляхом вимірювання лінійного імпедансу) | |||||||
| Діапазон | Роздільна здатність | Похибка | |||||
| 0,0 – 99,9% | 0,1% | Враховуйте похибку вимірювань лінійного імпедансу | |||||
| Примітка: Значення падіння напруги розраховується на основі вимірювання лінійного імпедансу та поданого номінального струму. | |||||||
| Тестування пристроїв захисного вимкнення (ПЗВ/RCD) та їхні типи | |||||||
| Тип ПЗВ[1] | Fluke 1672 | Fluke 1673 FC | Fluke 1674 FC | ||||
| AC[2] | G[3] | ✓ | ✓ | ✓ | |||
| AC | S[4] | ✓ | ✓ | ✓ | |||
| A[5], F[6] | G | ✓ | ✓ | ✓ | |||
| A, F | S | ✓ | ✓ | ✓ | |||
| B, B+[7] | G | ✓ | ✓ | ||||
| B, B+ | S | ✓ | ✓ | ||||
| RDC-DD, RCD A/EV, RCD B/Mi[8] | ✓ | ✓ | |||||
| GFCI | ✓ | ✓ | ✓ | ||||
| [1] Тестування ПЗВ блокується при напрузі > 265 В змінного струму. [2] Тестування ПЗВ можливе лише у випадку, коли значення струму, помноженене на значення опору заземлення, становить < 50 В. [3] AC – Відгук на змінний струм [4] G – Загальний, без затримки [5] S – Затримка в часі [6] A – Відгук на змінний струм та імпульсний сигнал [7] F – Відгук на змінний, імпульсний та високочастотний сигнал [8] B, B+ – Відгук на змінний, імпульсний, високочастотний та плавний постійний струм [9] RDC-DD – Відгук на залишкові струми від 6 мА постійного струму |
|||||||
| Вимірювання часу спрацьовування ПЗВ/RCD (∆Т) | |||||||
| Функція тестування | Струм ПЗВ | ||||||
| 10 мА | 30 мА | 100 мА[1] | 300 мА[1] | 500 мА[1] | 1000 мА[2] | Змінний[3] | |
| x½, 1 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| x5 | ✓ | ✓ | ✓ | ||||
| Лінійна напруга | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Автоматичне вимірювання | ✓ | ✓ | ✓ | ||||
| Напруга мережі 50 В – 265 В змінного струму, 45/66 Гц | |||||||
| [1] ПЗВ типу B розраховані на діапазон мережевої напруги від 195 В до 265 В. [2] Тільки ПЗВ змінного струму. [3] ПЗВ типу A мають обмеження за струмом до 700 мА, не передбачено для ПЗВ типу B. |
|||||||
| Вимірювання струму спрацьовування ПЗВ/RCD та лінійної напруги (I∆N) | |||||||
| Діапазон струму | Крок | Час затримки | Похибка | ||||
| Тип G | Тип S | ||||||
| 30% – 110% від номінального струму ПЗВ[1] | 10% від I∆N[2] | 300 мс/крок | 500 мс/крок | ±5% | |||
| [1] Зазначені діапазони струму спрацювання (IEC 61008-1): | |||||||
| 30% – 150% для типу A IΔ N > 10 мА 30% – 210% для типу A IΔ N = 10 мА 20% – 210% для типу B 50% – 100% для типу AC 35% – 140% для типу A (> 10 мА) 35% – 200% для типу A (до 10 мА) 50% – 200% для типу B |
|||||||
| [2] 5% для типу B | |||||||
| Індикація послідовності фаз | |||||||
| Піктограма | Діапазон | Дисплей | |||||
| Індикатор послідовності фаз активний | 185 – 600 В | «1-2-3» або «3-2-1» для некоректної фази | |||||
| Фізичні характеристики | |||||||
| Розміри | 26,25 × 14,19 × 11,93 см | ||||||
| Вага | 1,6 кг (з акумулятором) | ||||||
| Живлення | Літій-іонний акумулятор 10,8 В, 2500 мА·год, 27 Вт·год | ||||||
| Клас захисту | IP40 | ||||||
| Безпека | IEC/EN 61010-1, IEC 61010-2-030, IEC 61010-2-034 | ||||||
| Клас перенапруги | CAT III 600 В, CAT IV 300 В | ||||||
Порівняльна таблиця технічних характеристик тестерів Fluke
| Модель | ||||||
|---|---|---|---|---|---|---|
| Функція | Fluke 1662 | Fluke 1663 FC | Fluke 1664 FC | Fluke 1672 | Fluke 1673 FC | Fluke 1674 FC |
| Кольоровий сенсорний дисплей | - | - | - | ✓ | ✓ | ✓ |
| Цифровий селектор з підтримкою додаткових функцій | - | - | - | ✓ | ✓ | ✓ |
| Порт USB-C з підтримкою заряджання та передачі даних | - | - | - | ✓ | ✓ | ✓ |
| Літій-іонна акумуляторна батарея | - | - | - | ✓ | ✓ | ✓ |
| Встановлення форми сигналу | - | - | - | ✓ | ✓ | ✓ |
| Конфігурація проекту | - | - | - | ✓ | ✓ | ✓ |
| Можливість дистанційного оновлення ПЗ | - | - | - | ✓ | ✓ | ✓ |
| Двосторонній обмін даними | - | - | - | ✓ | ✓ | ✓ |
| Максимальна напруга 660 В, експлуатація при 600 В | - | - | - | ✓ | ✓ | ✓ |
| Ліміти проходження/непроходження тестування | - | - | - | ✓ | ✓ | ✓ |
| Вимірювання падіння напруги | - | - | - | ✓ | ✓ | ✓ |
| Тестування пристроїв контролю ізоляції (IMD) | - | - | - | - | - | ✓ |
| Тестування пристроїв захисту від перенапруги (SPD) | - | - | - | - | - | ✓ |
| Збереження результатів з додаткових інструментів Fluke Connect | - | - | - | - | ✓ | ✓ |
| Програмування користувачем послідовності автоматичного тестування | - | - | - | - | - | ✓ |
| Спільні функції тестерів електроустановок Fluke серій 1660 та 1670 | ||||||
| Перевірка полярності підключення, виявлення обривів дротів заземлення (PE) і нейтралі (N) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Перевірка опору ізоляції | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Перевірка провідності кола | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Перевірка опору ізоляції обмотки електродвигуна з тестуванням провідності (при 10 мА) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Вимірювання шлейфового та лінійного опору | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Вимірювання передбачуваного струму замикання на землю (PEFC/IK) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Вимірювання передбачуваного струму короткого замикання (PSC/IK) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Вимірювання часу/струму спрацьовування ПЗВ (вимірювання лінійної напруги) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Вимірювання часу і струму спрацьовування ПЗВ типу AC, A і F одним тестуванням | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Тестування ПЗВ змінного струму | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Автоматична послідовність самотестування ПЗВ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Перевірка послідовності фаз | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Вимірювання напруги AC, напруги та частоти DC | Лише AC | ✓ | ✓ | ✓ | ✓ | ✓ |
| Перевірка ізоляції на входах L-N, L-PE, N-PE | 250 В, 500 В, 1000 В | 250 В, 500 В, 1000 В | 50 В, 100 В, 250 В, 500 В, 1000 В | 250 В, 500 В, 1000 В | 250 В, 500 В, 1000 В | 50 В, 100 В, 250 В, 500 В, 1000 В |
| Перевірка провідності на входах L-N, L-PE, N-PE | - | ✓ | ✓ | ✓ | ✓ | ✓ |
| Тестування ПЗВ витоку постійного струму до 6 мА на електромобільних зарядних станціях (RCD A/EV, RCD B/Mi, RCD-DD) | - | ✓ | ✓ | - | ✓ | ✓ |
| Вимірювання опору заземлення | - | ✓ | ✓ | - | ✓ | ✓ |
| Стандартна послідовність самотестування | - | - | ✓ | - | ✓ | ✓ |
| Функція попереднього тестування ізоляції (Insulation PreTest) | - | - | ✓ | - | - | ✓ |
| Вимірювання шлейфового та лінійного опору в міліомному діапазоні | - | - | ✓ | - | - | ✓ |
| Автоматична верифікація результатів «пройдено/не пройдено» | - | - | - | ✓ | ✓ | ✓ |
| Сумісність з додатком Fluke Connect | - | ✓ | ✓ | - | ✓ | ✓ |
| Доступ до хмарного сховища Fluke | - | ✓ | ✓ | - | ✓ | ✓ |
| Автоматичний запуск з можливістю вибору ввімкнення/вимкнення для тестування контуру та ПЗВ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| USB-C/BLE | IR-USB | IR-USB/BLE | IR-USB/BLE | USB-C | USB-C/BLE | USB-C/BLE |
| Пам'ять | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Функція пам'яті Z Max для тестування контуру | - | ✓ | ✓ | - | ✓ | ✓ |
Завантаження
Технічні дані
Завантажити технічні дані багатофункціональних тестерів електроустановок Fluke серії 1670 (англ.)
Інструкція користувача
Завантажити інструкцію користувача до багатофункціональних тестерів електроустановок Fluke серії 1670 (англ.)
Комплектація
- Багатофункціональний тестер Fluke 1672 — 1 шт.
- Кейс для транспортування — 1 шт.
- Мережевий шнур з вхідним роз'ємом — 1 шт.
- USB-C кабель для заряджання — 1 шт.
- Давач з дистанційним керуванням — 1 шт.
- Ремінець для носіння — 1 шт.
- Нульовий адаптер — 1 шт.
- Комплект вимірювальних щупів та пробників — 1 шт.
- Затискачі типу «крокодил» — 1 комплект
- Літій-іонна акумуляторна батарея — 1 шт.
- Інструкція користувача — 1 шт.
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
