Набір Тестер електроустановок Fluke 1674 FC FTT + Кліщі для вимірювання заземлення Fluke 1630-2 (5581319)
Все про товар

Опис
Комплект складається з 2 приладів: багатофункціонального тестера електроустановок Fluke 1674 FC FTT та кліщів для вимірювання опору контуру заземлення Fluke 1630-2 з дисплеєм на 9999 відліків, діапазоном частот від 40 Гц до 1 кГц та діапазоном вимірювання опору від 0,025 Ом до 1500 Ом.

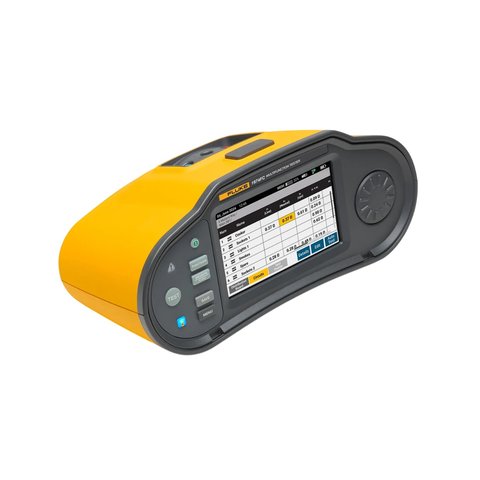

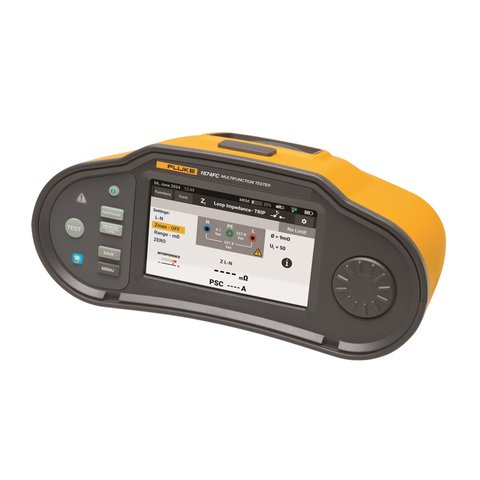

Тестер Fluke 1674 FC FTT – це високотехнологічний багатофункціональний прилад для тестування електроустановок з підтримкою бездротового підключення, функцій програмування послідовності автоматичного тестування та одночасного вимірювання низки параметрів для економії часу. Тестер дає можливість швидко та точно перевіряти електричні установки у житлових, комерційних та промислових об'єктах.
Тестер Fluke 1674 FC FTT забезпечує вимірювання напруги змінного, постійного струму і частоти, опору ізоляції під напругою 50 В, 100 В, 250 В, 500 В та 1000 В, імпедансу контуру та лінії, передбачуваного струму замикання на землю (PEFC/IK) та струму короткого замикання (PSC/IK), падіння напруги, часу та струму спрацьовування ПЗВ. Прилад дозволяє виконувати перевірку цілісності кола, ПЗВ, полярності проводки з виявленням обривів дротів заземлення (PE) і нейтралі (N), перевірку опору ізоляції обмотки електродвигунів з низьким випробувальним струмом у 10 мА, а також пристроїв контролю ізоляції і захисту від перенапруги. Функціонал доповнений ергономічним дизайном, простим та зручним інтерфейсом користувача.
Тестер працює з додатком Fluke Connect, який підтримує бездротову синхронізацію між тестером і розумними пристроями, програмним забезпеченням Fluke TruTest для збору та керування даними та підготовки звітності, а також дозволяє користуватися доступом до хмарного сховища Fluke.
Кліщі для вимірювання опору контуру заземлення Fluke 1630-2 вимірюють опір заземлювальних контурів систем з багаторазовим заземленням за допомогою двох працюючих кліщів, що дає змогу обійтися без від'єднання паралельних заземлень та пошуку потрібного місця для встановлення випробувальних стрижнів, тобто вимірювати опір заземлення всередині будівель або ж у місцях без доступу до ґрунту.
Особливості
Багатофункціональний тестер електроустановок Fluke 1674 FC FTT
- Інтуїтивний інтерфейс та кольоровий сенсорний дисплей
- Швидке налаштування та готовність до тестування завдяки інтегрованому керуванню даними
- Можливість автоматичного тестування одним натисканням клавіші
- Паралельне вимірювання струму та часу спрацьовування ПЗВ з відображенням даних на подвійному дисплеї
- Захист від пошкоджень завдяки функції попереднього тестування ізоляції PreTest
- Режим високого струму для виконання швидких вимірювань
- Функція вимірювання падіння напруги
- Автоматична верифікація вимірювань з візуальною індикацією «пройдено/не пройдено»
- Тестування пристроїв контролю ізоляції (IMD) та пристроїв захисту від перенапруги (SPD)
- Функція пам'яті Z Max для тестування контуру
- Прискорена підготовка документації та звітності зі збереженням результатів у хмарному сховищі
- Програмне забезпечення Fluke TruTest для формування звітів
- Сумісність з додатком Fluke Connect для дистанційного керування та збереження даних
- Можливість оновлення програмного забезпечення безпосередньо у польових умовах
- Компактні габарити (менше 1,6 кг) та легкісь користування, зокрема завдяки м'якому нашийному ремінцю, який дозволяє вивільнити руки для роботи
Кліщі для вимірювання опору контуру заземлення Fluke 1630-2
- Безелектродне вимірювання опору контуру заземлення та струму витоку контуру заземлення
- Реєстрація результатів вимірювань зі збереженням до 32760 значень у пам'яті приладу з установленим інтервалом
- Можливість задавати верхні/нижні межі діапазону вимірювань для швидкої оцінки результатів
- Функція смугового фільтра, яка дозволяє усувати небажаний шум з вимірювань змінного струму витоку
- Сумісність з додатком Fluke Connect
Відео
Технічні характеристики
Багатофункціональний тестер електроутановок Fluke 1674 FC
Вимірювання напруги змінного та постійного струму та частоти | |||||||
---|---|---|---|---|---|---|---|
Діапазон | Роздільна здатність | Вхідний імпеданс | Захист від перенавантаження | ||||
600 В | 0,1 В | 320 кОм | 660 В | ||||
45 - 66 Гц | 0,1 Гц | 320 кОм | |||||
Цілісність кола (RLO) | |||||||
Діапазон (автоматичний вибір) | Роздільна здатність | Напруга холостого ходу | |||||
20 Ом / 200 Ом / 2000 Ом | 0,01 Ом / 0,1 Ом / 1 Ом | > 4 В | |||||
Вимірювання опору ізоляції (RISO) | |||||||
Випробувальна напруга | Діапазон значень | Роздільна здатність | Випробувальний струм | ||||
50 В | 10 кОм – 50 МОм | 0,01 МОм | 1 мА при 50 кОм | ||||
100 В | 10 кОм – 20 МОм | 0,01 МОм | 1 мА при 100 кОм | ||||
20 МОм – 100 МОм | 0,1 МОм | ||||||
250 В | 10 кОм – 20 МОм | 0,01 МОм | 1 мА при 250 кОм | ||||
20 МОм – 200 МОм | 0,1 МОм | ||||||
500 В | 10 кОм – 20 МОм | 0,01 МОм | 1 мА при 500 кОм | ||||
20 МОм – 200 МОм | 0,1 МОм | ||||||
200 МОм – 500 МОм | 1 МОм | ||||||
1000 В | 100 кОм – 200 МОм | 0,1 МОм | 1 мА при 1 МОм | ||||
200 МОм – 1000 МОм | 1 МОм | ||||||
Тестування варистора та ізоляції у пристроях захисту від перенапруги (SPD) згідно з IEC 61643-11 | |||||||
Випробувальна напруга | Діапазон напруги | Роздільна здатність | Випробувальний струм | Похибка | |||
500 В | Крок регулювання від 0 В до 500 В | 1 В | 1 мА | ±(1,5%+3 цифри) | |||
1000 В | Крок регулювання від 0 В до 1000 В | ||||||
Тестування пристроїв контролю ізоляції (IMD) згідно з IEC 61557-8 | |||||||
Діапазон | Роздільна здатність | Примітка | |||||
1 кОм – 10 кОм | 1 кОм | > 1 МОм лише при напрузі > 100 В | |||||
10 кОм – 100 кОм | 10 кОм | ||||||
100 Ом – 3 МОм | 100 кОм | ||||||
Опір контуру та опір лінії (Режими без спрацювання ПЗВ та високого струму) | |||||||
Установка діапазону | Роздільна здатність | Похибка1 | |||||
10 Ом | 0,001 Ом | Режим високого струму у міліомному діапазоні (Hi Current mΩ): ±(2%+15 цифр) | |||||
Режим без спрацювання ПЗВ (No Trip) (2 + 3 дроти): ±(3%+6 цифр) | |||||||
20 Ом | 0,01 Ом | Режим високого струму: ±(2%+4 цифри) | |||||
200 Ом | 0,1 Ом | Режим без спрацювання ПЗВ: ±(3%) | |||||
Режим високого струму: ±(2%) | |||||||
2000 Ом | 1 Ом | ±6%2 | |||||
1 При опорі ланцюга нейтралі < 20 Ом і куті зсуву фаз системи до 30°. Перед тестуванням необхідно занулити вимірювальні дроти. 2 При напрузі мережі > 200 В. |
|||||||
Вимірювання очікуваного струму замикання на землю (PEFC) та очікуваного струму короткого замикання (PSC) | |||||||
Діапазон | Роздільна здатність | Одиниці вимірювання | |||||
0 кА – 50 кА | IK < 1000 А | 1 А | |||||
IK ≥ 1000 А | 0,1 кА | ||||||
Обчислення: очікуваний струм замикання на землю (PEFC/IK) або очікуваний струм короткого замикання (PSC/IK) визначається шляхом ділення значення виміряної мережевої напруги на значення виміряного опору контуру (L-PE) або опору шлейфу (L-N) відповідно | |||||||
Вимірювання падіння напруги (шляхом вимірювання лінійного імпедансу) | |||||||
Діапазон | Роздільна здатність | Похибка | |||||
0,0 – 99,9% | 0,1% | Враховуйте похибку вимірювань лінійного імпедансу | |||||
Примітка: Значення падіння напруги розраховується на основі вимірювання лінійного імпедансу та поданого номінального струму. | |||||||
Тестування пристроїв захисного вимкнення (ПЗВ/RCD) та їхні типи | |||||||
Тип ПЗВ[1] | Fluke 1672 | Fluke 1673 FC | Fluke 1674 FC | ||||
AC[2] | G[3] | ✓ | ✓ | ✓ | |||
AC | S[4] | ✓ | ✓ | ✓ | |||
A[5], F[6] | G | ✓ | ✓ | ✓ | |||
A, F | S | ✓ | ✓ | ✓ | |||
B, B+[7] | G | ✓ | ✓ | ||||
B, B+ | S | ✓ | ✓ | ||||
RDC-DD, RCD A/EV, RCD B/Mi[8] | ✓ | ✓ | |||||
GFCI | ✓ | ✓ | ✓ | ||||
[1] Тестування ПЗВ блокується при напрузі > 265 В змінного струму. [2] Тестування ПЗВ можливе лише у випадку, коли значення струму, помноженене на значення опору заземлення, становить < 50 В. [3] AC – Відгук на змінний струм [4] G – Загальний, без затримки [5] S – Затримка в часі [6] A – Відгук на змінний струм та імпульсний сигнал [7] F – Відгук на змінний, імпульсний та високочастотний сигнал [8] B, B+ – Відгук на змінний, імпульсний, високочастотний та плавний постійний струм [9] RDC-DD – Відгук на залишкові струми від 6 мА постійного струму |
|||||||
Вимірювання часу спрацьовування ПЗВ/RCD (∆Т) | |||||||
Функція тестування | Струм ПЗВ | ||||||
10 мА | 30 мА | 100 мА[1] | 300 мА[1] | 500 мА[1] | 1000 мА[2] | Змінний[3] | |
x½, 1 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
x5 | ✓ | ✓ | ✓ | ||||
Лінійна напруга | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Автоматичне вимірювання | ✓ | ✓ | ✓ | ||||
Напруга мережі 50 В – 265 В змінного струму, 45/66 Гц | |||||||
[1] ПЗВ типу B розраховані на діапазон мережевої напруги від 195 В до 265 В. [2] Тільки ПЗВ змінного струму. [3] ПЗВ типу A мають обмеження за струмом до 700 мА, не передбачено для ПЗВ типу B. |
|||||||
Вимірювання струму спрацьовування ПЗВ/RCD та лінійної напруги (I∆N) | |||||||
Діапазон струму | Крок | Час затримки | Похибка | ||||
Тип G | Тип S | ||||||
30% – 110% від номінального струму ПЗВ[1] | 10% від I∆N[2] | 300 мс/крок | 500 мс/крок | ±5% | |||
[1] Зазначені діапазони струму спрацювання (IEC 61008-1): | |||||||
30% – 150% для типу A IΔ N > 10 мА 30% – 210% для типу A IΔ N = 10 мА 20% – 210% для типу B 50% – 100% для типу AC 35% – 140% для типу A (> 10 мА) 35% – 200% для типу A (до 10 мА) 50% – 200% для типу B |
|||||||
[2] 5% для типу B | |||||||
Тестування опору заземлення | |||||||
Діапазон | Роздільна здатність | Частота | Вихідна напруга | ||||
200 Ом / 2000 Ом | 0,1 Ом / 1 Ом | 128 Гц | 25 В | ||||
Індикація послідовності фаз | |||||||
Піктограма | Діапазон | Дисплей | |||||
Індикатор послідовності фаз активний | 185 – 600 В | «1-2-3» або «3-2-1» для некоректної фази | |||||
Фізичні характеристики | |||||||
Розміри | 26,25 × 14,19 × 11,93 см | ||||||
Вага | 1,6 кг (з акумулятором) | ||||||
Живлення | Літій-іонний акумулятор 10,8 В, 2500 мА·год, 27 Вт·год | ||||||
Клас захисту | IP40 | ||||||
Безпека | IEC/EN 61010-1, IEC 61010-2-030, IEC 61010-2-034 | ||||||
Клас перенапруги | CAT III 600 В, CAT IV 300 В |
Кліщі для вимірювання опору контуру заземлення Fluke 1630-2
Функція вимірювання | Діапазон | Похибка1 ±(% від показання + од. відліку в Ом) | |||||
---|---|---|---|---|---|---|---|
Опір контуру заземлення | 0,025 – 0,249 Ом | 1,5% + 0,02 Ом | |||||
0,250 – 0,999 Ом | 1,5% + 0,05 Ом | ||||||
1,000 – 9,999 Ом | 1,5% + 0,10 Ом | ||||||
10,00 – 49,99 Ом | 1,5% + 0,30 Ом | ||||||
50,00 – 99,99 Ом | 1,5% + 0,50 Ом | ||||||
100,0 – 199,9 Ом | 3,0% + 1,0 Ом | ||||||
200,0 – 399,9 Ом | 5,0% + 5,0 Ом | ||||||
400 – 599 Ом | 10,0% + 10 Ом | ||||||
600 – 1500 Ом | 20,00% | ||||||
1 Опір контуру без урахування індуктивності, за умови розташування провідника у центрі та перпендикулярно губкам | |||||||
Струм витоку контуру заземлення (мА) | Автоматичний вибір діапазону, 50/60 Гц, істинне середньоквадратичне значення (True RMS), коефіцієнт форми CF ≤ 3 | ||||||
Діапазон | Роздільна здатність | Похибка1 ±(% від показання + од. відліку в мА) | |||||
0,200 – 3,999 мА | 1 мкА | 2,0% + 0,05 мА | |||||
4,00 – 39,99 мА | 10 мкА | 2,0% + 0,03 мА | |||||
40,0 – 399,9 мА | 100 мкА | 2,0% + 0,3 мА | |||||
0,400 – 3,999 A | 1 мА | 2,0% + 3 мА | |||||
4,00 – 39,99 А | 10 мА | 2,0% + 30 мА | |||||
1 Стосується частоти сигналу 40 Гц – 1 кГц з вимкненим фільтром 40 Гц – 70 Гц з увімкненим фільтром |
|||||||
Макс. напруга на контурі заземлення | 1000 В | ||||||
Діапазон частот | 40 Гц – 1 кГц | ||||||
Дисплей | Тип | РК | |||||
Кількість відліків | 9999 | ||||||
Частота оновлення | 4 рази/с | ||||||
Обсяг пам'яті для реєстрації даних | мін. 32760 вимірювань | ||||||
Інтервал реєстрації даних | 1 с – 59 хв. 59 с | ||||||
Індикація перевантаження | OL | ||||||
Бездротовий радіозв'язок | Діапазон частот | 2412 – 2462 МГц | |||||
Вихідна потужність | < 10 мВт | ||||||
Макс. розмір провідника | 40 мм | ||||||
Живлення | Батарея типу AA/LR6 × 4 шт. | ||||||
Розміри | 283 × 105 × 48 мм | ||||||
Вага | 880 г |
Порівняльна таблиця технічних характеристик тестерів Fluke
Модель | ||||||
---|---|---|---|---|---|---|
Функція | Fluke 1662 | Fluke 1663 FC | Fluke 1664 FC | Fluke 1672 | Fluke 1673 FC | Fluke 1674 FC |
Кольоровий сенсорний дисплей | - | - | - | ✓ | ✓ | ✓ |
Цифровий селектор з підтримкою додаткових функцій | - | - | - | ✓ | ✓ | ✓ |
Порт USB-C з підтримкою заряджання та передачі даних | - | - | - | ✓ | ✓ | ✓ |
Літій-іонна акумуляторна батарея | - | - | - | ✓ | ✓ | ✓ |
Встановлення форми сигналу | - | - | - | ✓ | ✓ | ✓ |
Конфігурація проекту | - | - | - | ✓ | ✓ | ✓ |
Можливість дистанційного оновлення ПЗ | - | - | - | ✓ | ✓ | ✓ |
Двосторонній обмін даними | - | - | - | ✓ | ✓ | ✓ |
Максимальна напруга 660 В, експлуатація при 600 В | - | - | - | ✓ | ✓ | ✓ |
Ліміти проходження/непроходження тестування | - | - | - | ✓ | ✓ | ✓ |
Вимірювання падіння напруги | - | - | - | ✓ | ✓ | ✓ |
Тестування пристроїв контролю ізоляції (IMD) | - | - | - | - | - | ✓ |
Тестування пристроїв захисту від перенапруги (SPD) | - | - | - | - | - | ✓ |
Збереження результатів з додаткових інструментів Fluke Connect | - | - | - | - | ✓ | ✓ |
Програмування користувачем послідовності автоматичного тестування | - | - | - | - | - | ✓ |
Спільні функції тестерів електроустановок Fluke серій 1660 та 1670 | ||||||
Перевірка полярності підключення, виявлення обривів дротів заземлення (PE) і нейтралі (N) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Перевірка опору ізоляції | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Перевірка провідності кола | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Перевірка опору ізоляції обмотки електродвигуна з тестуванням провідності (при 10 мА) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Вимірювання шлейфового та лінійного опору | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Вимірювання передбачуваного струму замикання на землю (PEFC/IK) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Вимірювання передбачуваного струму короткого замикання (PSC/IK) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Вимірювання часу/струму спрацьовування ПЗВ (вимірювання лінійної напруги) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Вимірювання часу і струму спрацьовування ПЗВ типу AC, A і F одним тестуванням | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Тестування ПЗВ змінного струму | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Автоматична послідовність самотестування ПЗВ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Перевірка послідовності фаз | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Вимірювання напруги AC, напруги та частоти DC | Лише AC | ✓ | ✓ | ✓ | ✓ | ✓ |
Перевірка ізоляції на входах L-N, L-PE, N-PE | 250 В, 500 В, 1000 В | 250 В, 500 В, 1000 В | 50 В, 100 В, 250 В, 500 В, 1000 В | 250 В, 500 В, 1000 В | 250 В, 500 В, 1000 В | 50 В, 100 В, 250 В, 500 В, 1000 В |
Перевірка провідності на входах L-N, L-PE, N-PE | - | ✓ | ✓ | ✓ | ✓ | ✓ |
Тестування ПЗВ витоку постійного струму до 6 мА на електромобільних зарядних станціях (RCD A/EV, RCD B/Mi, RCD-DD) | - | ✓ | ✓ | - | ✓ | ✓ |
Вимірювання опору заземлення | - | ✓ | ✓ | - | ✓ | ✓ |
Стандартна послідовність самотестування | - | - | ✓ | - | ✓ | ✓ |
Функція попереднього тестування ізоляції (Insulation PreTest) | - | - | ✓ | - | - | ✓ |
Вимірювання шлейфового та лінійного опору в міліомному діапазоні | - | - | ✓ | - | - | ✓ |
Автоматична верифікація результатів «пройдено/не пройдено» | - | - | - | ✓ | ✓ | ✓ |
Сумісність з додатком Fluke Connect | - | ✓ | ✓ | - | ✓ | ✓ |
Доступ до хмарного сховища Fluke | - | ✓ | ✓ | - | ✓ | ✓ |
Автоматичний запуск з можливістю вибору ввімкнення/вимкнення для тестування контуру та ПЗВ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
USB-C/BLE | IR-USB | IR-USB/BLE | IR-USB/BLE | USB-C | USB-C/BLE | USB-C/BLE |
Пам'ять | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Функція пам'яті Z Max для тестування контуру | - | ✓ | ✓ | - | ✓ | ✓ |
Завантаження
Технічні дані
Завантажити технічні дані багатофункціональних тестерів електроустановок Fluke серії 1670 (англ.)
Інструкція користувача
Завантажити інструкцію користувача до багатофункціональних тестерів електроустановок Fluke серії 1670 (англ.)
Комплектація
- Багатофункціональний тестер Fluke 1674 FC FTT — 1 шт.
- Кліщі для вимірювання опору контуру заземлення Fluke 1630-2 — 1 шт.
- Кейс для транспортування — 1 шт.
- Мережевий шнур з одним вхідним роз'ємом — 1 шт.
- USB-C кабель для заряджання — 1 шт.
- Адаптер живлення — 1 шт.
- Давач з дистанційним керуванням — 1 шт.
- Ремінець для носіння — 1 шт.
- Нульовий адаптер — 1 шт.
- Комплект вимірювальних щупів та пробників — 1 шт.
- Затискачі типу «крокодил» — 1 комплект
- Літій-іонний акумулятор — 1 шт.
- Інструкція користувача — 1 шт.
