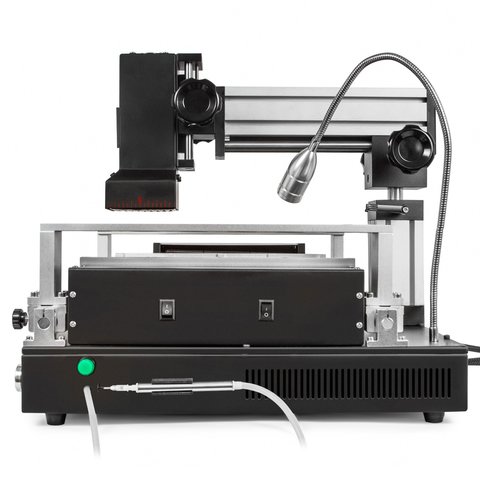

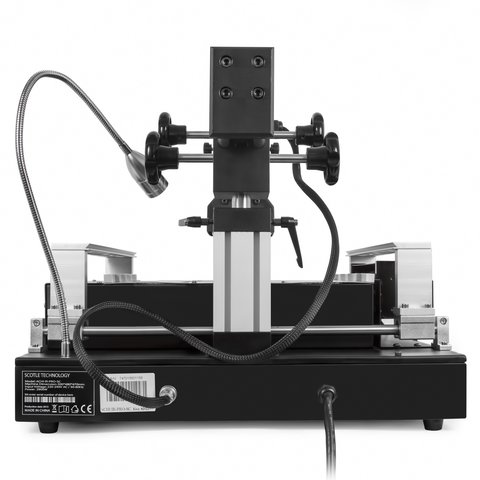

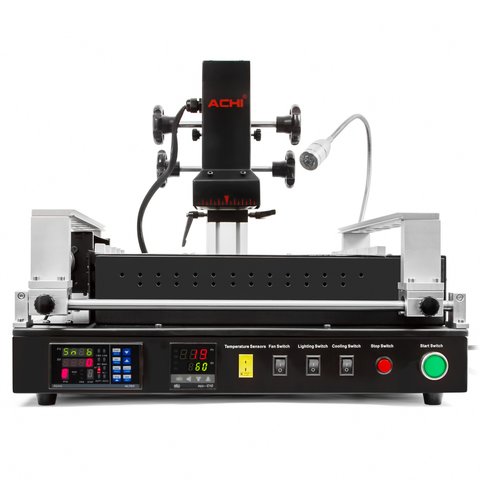

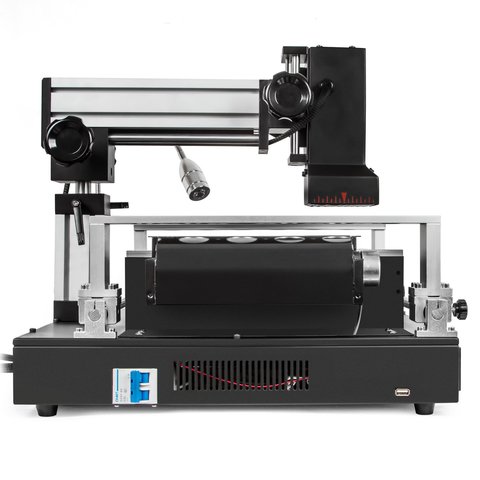

Інфрачервона паяльна станція ACHI IR-PRO-SC
![Інфрачервона паяльна станція ACHI IR PRO SC](https://i22.psgsm.net/mt.ua/p/820237/480/infrared-soldering-station-achi-ir-pro-sc.jpg)
- Львів
![Інфрачервона паяльна станція ACHI IR-PRO-SC Інфрачервона паяльна станція ACHI IR-PRO-SC](https://f00.psgsm.net/product/820237/6.png)
Інфрачервона паяльна станція ACHI IR-PRO-SC – це універсальний ремонтний комплекс, створений спеціально для відновлення великих друкованих плат, таких як материнські. ACHI IR-PRO-SC з легкістю справляється з демонтажем/монтажем чіпсетів на материнських платах ноутбуків, навіть на ноутбуках ACER, які важко піддаються ремонту. За допомогою ACHI IR-PRO-SC легко вирішити проблему, пов’язану з XBOX-360 – "Red Ring of Death" (RRoD).
Ця інфрачервона паяльна станція використовується для ремонту CBGA, CCGA, CSP, QFN, MLF, PGA компонентів та інших BGA-мікросхем, а також для заміни спеціальних компонентів, таких як металеве захисне покриття пластикових з’єднувачів та пластикові конектори.
Особливості
![Верхній нагрівач ACHI IR-PRO-SC Верхній нагрівач ACHI IR-PRO-SC](https://f00.psgsm.net/product/820237/1.png)
Висота розташування верхнього нагрівання регулюється за допомогою ручки, що обертається. Великий верхній інфрачервоний нагрівач використовується для BGA-мікросхем розміром до 70 × 70 мм.
![Нижній інфрачервоний переднагрівач ACHI IR-PRO-SC Нижній інфрачервоний переднагрівач ACHI IR-PRO-SC](https://f00.psgsm.net/product/820237/2.png)

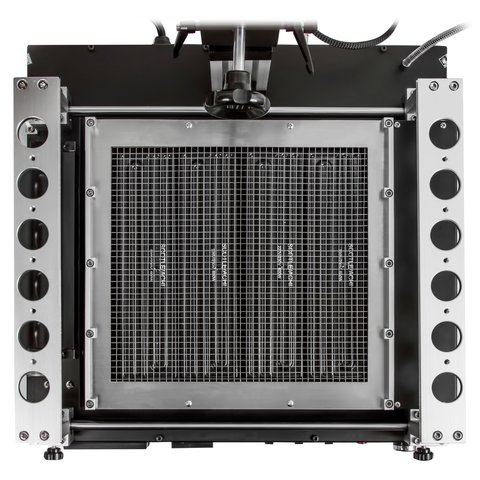

Великий нижній інфрачервоний переднагрівач (260 × 245 мм) рівномірно нагріває плату, щоб уникнути її термічної деформації.
![Лінійний направляючий кронштейн ACHI IR-PRO-SC Лінійний направляючий кронштейн ACHI IR-PRO-SC](https://f00.psgsm.net/product/820237/4.png)
Лінійний направляючий кронштейн закріпляє плату та запобігає її деформації. Кронштейн фіксується поворотом ручки.
![Вентилятор ACHI IR-PRO-SC Вентилятор ACHI IR-PRO-SC](https://f00.psgsm.net/product/820237/5.png)
За допомогою вентилятора можна швидко охолодити плату.
![Незалежні давачі температурии ACHI IR-PRO-SC Незалежні давачі температури ACHI IR-PRO-SC](https://f00.psgsm.net/product/820237/8.png)
Незалежні давачі температури верхнього та нижнього нагрівачів. Система автоматичної стабілізації температури зі зворотнім зв’язком та ПІД-регулятором.
![Подключение инфракрасной паяльной станции ACHI IR-PRO-SC к ПК Подключение инфракрасной паяльной станции ACHI IR-PRO-SC к ПК](https://f00.psgsm.net/product/820237/Untitled.png)
IR-PRO-SC можна підключити до комп’ютера через вбудований в ПК послідовний порт RS232. За допомогою ПЗ (включено в комплектацію) можна програмувати паяльну станцію та контролювати процес. Ви можете зберігати до 10 температурних кривих (термопрофілів) одночасно.
Технічні характеристики
Розмір мікросхем, мм | 65 × 65 |
Нижнє переднагрівання, мм | 260 × 245 |
Потужнісь | 2500 Вт |
Живлення | 220 В 50/60 Гц |
Розміри, мм | 475 × 480 × 420 |
Вага, кг | 20 |
Відео
Загляніть у закладку Відео – там ви знайдете ще більше відеооглядів!
Статті та огляди
Інфрачервоні паяльні станції: переваги технології і знайомство з брендом ACHI
Комплектація
- Інфрачервона паяльна станція ACHI IR-PRO-SC
- Кабель для передачі даних
- Клейка відбиваюча фольга
- Вакуумний пінцет
- Запасні нагрівальні елементи
- Інструкція користувача
- Диск з демонстраційним відео
