Інфрачервона паяльна станція ACHI IR-6000

Інфрачервона паяльна станція ACHI IR-6000 призначена для роботи з платами середнього розміру. Застосування технології нагрівання припою інфрачервоним випромінюванням дозволяє відносно швидко та легко проводити монтаж і демонтаж великих мікросхем різних типів: BGA, QFP та інших. Нижній переднагрівач розміром 180 × 180 мм дозволяє прогрівати велику область друкованої плати, тим самим запобігаючи її викривленню при дії локального нагрівача. Встановлення 8 температурних профілів дає можливість підібрати потрібний режим паяння при використанні різних припоїв, в тому числі й безсвинцевого.

Особливості

• Стіл, що складається, обладнаний рухливими фіксаторами, що дає можливість встановити та надійно закріпити плату.

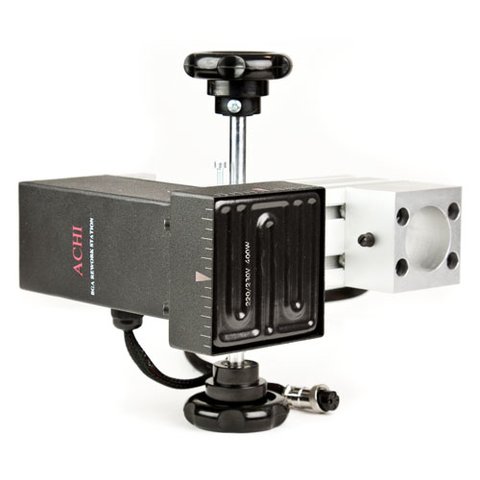

• Верхній нагрівач переміщається у вертикальній і горизонтальній площинах.
• Місце паяння може підсвічуватись діодною лампою, вмонтованою в корпус паяльної станції.
• Давач температури області локального нагрівання можна закріпити на штативі та направити його на місце вимірювання за допомогою гнучкого провідника.

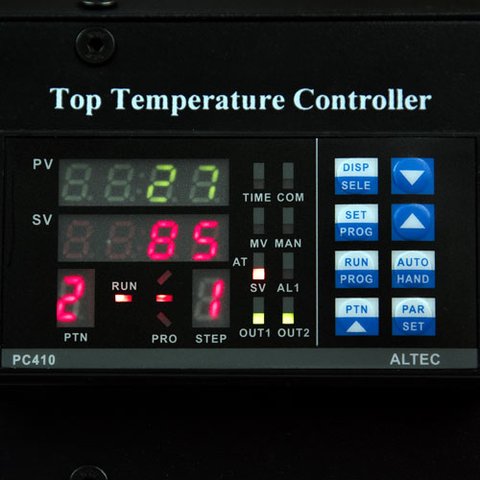

• Контроль температури верхнього та нижнього нагрівача відбувається за допомогою контактних термодавачів – термопар.
• Для верхнього нагрівача передбачена звукова сигналізація при досягненні заданого рівня температури.
• Процес паяння відбувається по заданому температурному профілю, який програмується оператором і відслідковується на комп’ютері.
• Зв’язок інфрачервоної паяльної станції ACHI IR-6000 з комп’ютером встановлюється через послідовний порт RS-232.
• Висока точність відпрацювання термопрофілю завдяки замкнутій системі контролю температури.

Технічні характеристики

Статті та огляди

Інфрачервоні паяльні станції: переваги технології і знайомство з брендом ACHI

Комплектація

• Паяльна станція ACHI IR-6000
• Стіл-тримач плат
• Давач-термопара на штативі
• Кабель для з’єднання з комп’ютером
• Програмне забезпечення
