Струмовимірювальні кліщі Fluke 375 (3790586)

Струмовимірювальні TRUE-RMS-кліщі Fluke 375 — це універсальний електровимірювальний прилад загального призначення: працює в режимі постійного та змінного струмів, дозволяє контролювати усі ключові електричні характеристики за допомогою затискача, гнучкого безконтактного давача чи щупів; володіє найвищою у своєму класі категорією електробезпеки.

Вбудований частотний фільтр усуває вплив завад на точність результатів вимірювань, що дає змогу ефективно використовувати прилад у промислових умовах. Завдяки сумісності з IFlex, струмовимірювальні кліщі можуть застосовуватися для моніторингу сили змінного струму в розширеному діапазоні — до 2500 А, а також для вимірювань у провідниках великого перерізу.

Версія кліщів 375 має більшість функцій 376: відмінність полягає в тому, що у комплект постачання 375 не входить давач iFlex.

Особливості

• Сумісність із гнучким струмовимірювальним давачем iFlex, який розширює діапазон вимірювань до 2500 A змінного струму, та з магнітним тримачем TPAK (опції, не входять у комплект).
• Фільтр низьких частот VFD для точних вимірювань приводу двигуна.
• Відображення TRUE-RMS-значення змінного струму або напруги при вимірюванні нелінійних сигналів.
• CAT IV 600 В, CAT III 1000 В.
• Діапазон вимірювань 500 мВ постійного струму для під'єднання додаткового обладнання.
• Вбудований фільтр низьких частот і надсучасна технологія обробки сигналів дозволяє використовувати прилад у середовищах з сильними електричними завадами та отримувати стабільні результати.
• Запатентована технологія вимірювань пускового кидка відфільтровує завади та вимірює пусковий струм двигуна так, як його сприймає захист електричного кола.

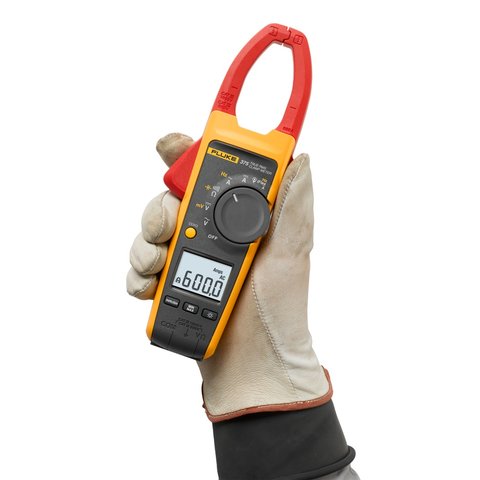

• Ергономічний корпус чудово поміщається у долоні та може використовуватися під час носіння засобів захисту.
• Великий дисплей з підсвічуванням автоматично встановлює правильний діапазон вимірювань, що позбавляє необхідності змінювати положення перемикача при проведенні вимірювань.
• 3 роки гарантії.
• М'який футляр для перенесення.

Технічні характеристики

Електричні характеристики
Вимірювання змінного струму через затискач
Діапазон		600,0 А
Роздільна здатність		0,1 А
Похибка		2% ± 5 цифр (10-100 Гц) 2,5 % ± 5 цифр (100-500 Гц)
Коефіцієнт форми (50/60 Гц)		3 при 500 А Додайте 2% для коефіцієнта форми >2
Вимірювання змінного струму з допомогою гнучкого струмового давача
Діапазон		2500 А
Роздільна здатність		0,1 А (≤ 600 А) 1 А (≤ 2500 А)
Похибка		3% ± 5 цифр (5 – 500 Гц)
Коефіцієнт форми (50/60 Гц)		3,0 при 1100 А 2,5 при 1400 А 1,42 при 2500 А Додайте 2% для коефіцієнта форми >2
Відстань від оптимального положення		i2500-10 Flex	i2500-18 Flex	Error
	A	0,5 дюйма (12,7 мм)	1,4 дюйма (35,6 мм)	± 0,5%
	B	0,8 дюйма (20,3 мм)	2,0 дюйма (50,8 мм)	± 1,0%
	C	1,4 дюйма (35,6 мм)	2,5 дюйма (63,5 мм)	± 2,0%
Невизначеність вимірювань передбачає розташування централізованого первинного провідника в оптимальному положенні, відсутність зовнішнього електричного та магнітного поля та дотримання робочої температури.
Постійний струм
Діапазон		600,0 А
Роздільна здатність		0,1 А
Похибка		2% ± 5 цифр
Напруга змінного струму
Діапазон		600,0 В
Роздільна здатність		0,1 В
Похибка		1,5% ± 5 цифр (20 – 500 Гц)
Напруга постійного струму
Діапазон		600,0 В
Роздільна здатність		0,1 В
Похибка		1% ± 5 цифр
Напруга постійного струму в мВ діапазоні
Діапазон		500,0 мВ
Роздільна здатність		0,1 мВ
Похибка		1% ± 5 цифр
Вимірювання частоти з допомогою затискача
Діапазон		5,0–500,0 Гц
Роздільна здатність		0,1 Гц
Похибка		0,5% ± 5 цифр
Рівень запуску		5–10 Гц, ≥10 A 10–100 Гц, ≥ 5 A 100 – 500 Гц, ≥10 А
Вимірювання частоти з допомогою гнучкого струмового давача
Діапазон		5,0–500,0 Гц
Роздільна здатність		0,1 Гц
Похибка		0,5% ± 5 цифр
Рівень запуску		5 – 20 Гц, ≥ 25 А 20–100 Гц, ≥ 20 A 100–500 Гц, ≥ 25 A
Опір
Діапазон		60 кОм
Роздільна здатність		0,1 Ом (≤ 600 Ом) 1 Ом (≤ 6000 Ом) 10 Ом (≤ 60 кОм)
Похибка		1% ± 5 цифр
Ємність
Діапазон		1000 мкФ
Роздільна здатність		0,1 мкФ (≤ 100 мкФ) 1 мкФ (≤ 1000 мкФ)
Похибка		1% ± 4 цифри
Загальні характеристики
Габарити		246 мм × 83 мм × 43 мм
Вага		388 г
Ширина розкриття затискача		34 мм
Діаметр гнучкого струмовимірювального давача		7,5 мм
Довжина кабелю гнучкого струмовимірювального давача (від головки до електронного роз'єму)		1,8 м
Робоча температура		–10°C – +50°C
Температура зберігання		–40°C – +60°C
Робоча вологість		Без конденсації (< 10 –°C) ≤ 90% відн. вол. (при 10°C – 30°C) ≤ 75% відн. вол. (при 30°C – 40°C) ≤ 45% відн. вол. (при 40°C – 50°C)
Робоча висота		3000 метрів
Висота над рівнем моря при зберіганні		12 000 метрів
Електромагнітна сумісність		EN 61326-1:2006
Температурні коефіцієнти		Додайте 0,1 × нормована похибка для кожного градуса C понад 28° C або менше 18°C
Відповідність стандартам безпеки		CAN/CSA-C22.2 № 61010-1-04 ANSI/UL 61010-1:2004 ANSI/ISA-61010-1 (82.02.01):2004 EN/IEC 61010-1:2001 до 1000 В категорія вимірювань (CAT) III 600 В категорія вимірювань (CAT) IV Ступінь забруднення 2 EN/IEC 61010-2-032:2002 EN/IEC 61010-031:2002+A1:2008
Живлення		2 AA, NEDA 15А, IEC LR6

Порівняльна таблиця характеристик струмовимірювальних кліщів Fluke

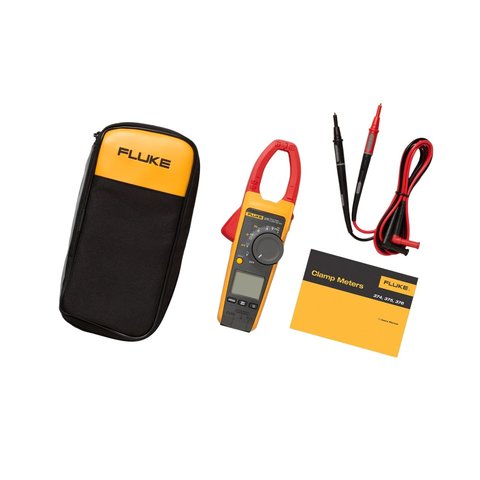

Комплектація

• Струмовимірювальні кліщі Fluke 375 — 1 шт.
• Набір вимірювальних дротів TL75 — 1 шт.
• Батарея АА — 2 шт.
• М'який футляр — 1 шт.
• Інструкція — 1 шт.
