1.1 кг Гарантія: 12 місяців
Настільний 2-канальний цифровий осцилограф із смугою пропускання 60 МГц, частотою дискретизації 1 ГВиб/с, пам'яттю 40 МБ, вертикальною роздільною здатністю 12 біт. Читати далі
Гуртом дешевше
Опис

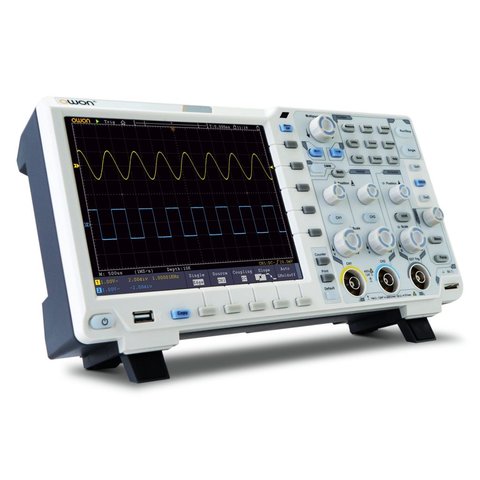

OWON XDS3062A – настільний двоканальний цифровий осцилограф із смугою пропускання 60 МГц.
Особливості
- Низький рівень фонового шуму.
- 8-дюймовий РК з високою роздільною здатністю (800 x 600), опція тачскрін.
- Зручний інтерфейс користувача.
- Підтримка SCPI та LabVIEW.
- Інтеграція з різними інтерфейсами: USB host, USB device, USB для PictBridge, LAN, AUX, та VGA.
Технічні характеристики
| XDS3062A | XDS3102A | XDS3202A | ||
|---|---|---|---|---|
| Смуга пропускання | 60 МГц | 100 МГц | 200 МГц | |
| Частота дискретизації | 1 Гвыб/с | |||
| Вертикальна роздільна здатність | 12 біт | 14 біт | ||
| Канали | 2 | |||
| Глибина пам'яті | 40 МБ | |||
| Запис осцилограм | 45 000 осцилограм/сек | |||
| Час наростання (на вході, типово) | ≤5.8 нс | ≤3.5 нс | ≤1.7 нс | |
| Горизонтальна шкала | 2 нс/под - 1000 с/под | |||
| Вхідний імпеданс | 1 МОм ± 2%, паралельно з 15 пФ ± 5 пФ | |||
| Макс. вхідна напруга | 1 МОм ≤ 300 Вскз; | |||
| Похибка вимірювань | ±1% | |||
| Похибка DC | середнє ≥16：±（3% +0.05 под) для △V | |||
| Корекція за коефіцієнтом щупа | 0.001X - 1000X, step by 1 - 2 - 5 | |||
| НЧ відгук (AC, -3 дБ) | ≥5 Гц | |||
| Інтерполяція | (sinx)/x，x | |||
| Режими входу | DC, AC, GND | |||
| Вертикальна чутливість | 1 мВ/под - 10 В/под (на вході) | |||
| Типи запуску | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN (опція) | |||
| Декодування шини (опція) | I2C, SPI, RS232, CAN | |||
| Режими запуску | Авто, нормальний, одиничний | |||
| Вертикальний діапазон | ±2V(1мВ/под～50мВ/под)；±20V(100мВ/под～1В/под)；±200V(2В/под～10В/под) | |||
| Математичні функції | +, -, *, /, ШПФ, інт., диф., кв. кор., визначається користувачем | |||
| Частота лінії / поля (відео) | NTSC, PAL і SECAM стандарти | |||
| Курсорні вимірювання | △V, і △T між курсорами, △V и △T між курсорами, і авто курсори | |||
| Автоматичні вимірювання | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area | |||
| Зберігання осцилограм | 100 осцилограм | |||
| Загальні | ||||
| Інтерфейси | USB host, USB device, Trig Out (P/F), LAN, VGA (опція) | |||
| Дисплей | 8" кольоровий РКД, 800 x 600 пікселів | |||
| Живлення | 100 В - 240 В AC, 50/60 Гц, CAT II | |||
| Батарея (опція) | 3.7 В, 13200 мА | |||
| Габарити | 340 × 177 × 90 мм | |||
Комплектація
- Цифровий осцилограф OWON XDS3062A — 1 шт.
- Шнур живлення — 1 шт.
- Кабель USB — 1 шт.
- Щупи — 1 компл.
- Короткий посібник — 1 шт.
- CD — 1 шт.
