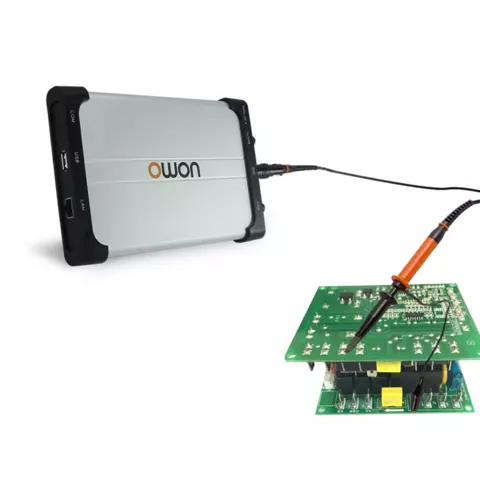

Цифровий осцилограф OWON VDS1022
Код: 875041
Цифровий осцилограф OWON VDS1022
Все про товар
Опис
Характеристики
Відео
Доставка
Оплата
Гарантія
Ціна скоро буде
Все про товар
Відео
Відео
Відео
Відео
0.26 кг Гарантія: 12 місяців
Двоканальний цифровий осцилограф зі смугою пропускання 25 МГц, частотою дискретизації 100 Мвиб/с та глибиною пам'яті 5 кБ. Читати далі
Опис
OWON VDS1022 – двоканальний цифровий USB-осцилограф зі смугою пропускання 25 МГц, частотою дискретизації 100 Мвиб/с та глибиною пам'яті 5 кБ. Компактний та недорогий прилад має відмінні технічні характеристики віртуального осцилографа, що уможливлює його використання як у домашніх, так і в промислових умовах. Також він може використовуватися з освітньою метою.
Особливості
- Смуга пропускання: 25 МГц.
- Кількість каналів: 2 канали та зовнішній вхід синхронізації.
- Частота дискретизації: 100 МВиб/с (Real time).
- Глибина пам'яті: 5 кБ для кожного каналу.
- Інтерфейс: USB.
Технічні характеристики
| Смуга пропускання | 25 МГц |
| Час наростання | ≤14 нс |
| Кількість каналів | 2 + 1 канали |
| Частота дискретизації | 100 МВиб/с |
| Глибина пам'яті | 5 кБ |
| Вертикальна роздільна здатність | 8 біт |
| Швидкість розгортки | від 5 нс до 100 с/под |
| Діапазон вертикальної чутливості | від 5 мВ/под до 5 В/под |
| Режими входу | DC, AC, GND |
| Вхідний опір | 1 МОм ± 2%, 10 пФ ± 5 пФ |
| Ізоляція каналів | 50 Гц: 100 : 1, 10 МГц : 40 : 1 |
| Максимальна вхідна напруга | 1:10: 400 В (PK - PK) (DC+AC, PK - PK) , 1:1: 40 В (PK - PK) (DC+AC, PK - PK) |
| Коефіцієнт розподілу | 1X, 10X, 100X, 1000X |
| Умови синхронізації | Edge, Pulse, Video, Slope, Alternate |
| Режими дискретизації | пряма дискретизація, еквівалентна, усереднення |
| Курсорні вимірювання | амплітудні, часові, △V, △T |
| Автоматичні вимірювання | Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
| Математичні функції | додавання, віднімання, множення, ділення, ШПФ |
| Фігури Ліссажу | є, ±3º |
| Інтерфейс | USB 2.0 |
| Живлення | 2,5 Вт, 5 В |
| Розміри | 170 × 120 × 18 мм |
| Вага | 0,26 кг |
Інструкція користувача
Завантажити інструкцію користувача для OWON VDS1022 (англ.).
Комплектація
- Цифровий осцилограф OWON VDS1022 — 1 шт.
- Вимірювальні щупи — 2 шт.
- USB-кабель — 1 шт.
- Програмне забезпечення, CD-диск — 1 шт.
- Інструкція користувача — 1 шт.
- Гарантійний талон — 1 шт.
- М'яка сумка (опційно) — 1 шт.
Осцилографи та робота з ними
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
