Цифровий осцилограф OWON AS101
Код: 897025
Цифровий осцилограф OWON AS101
Все про товар
Опис
Характеристики
Відео
Доставка
Оплата
Гарантія
6250.44 ₴
5937.54 ₴
Все про товар
Відео
Відео
Відео
Відео
Відео
Бестселер
2 кг
Наявність на складі:
Гарантія: 12 місяців - Львів
Настільний одноканальний осцилограф. Частота дискретизації 100 Мвиб/с, смуга пропускання 10 МГц, швидкість захоплення осцилограм 130 тис/с. Читати далі
Опис

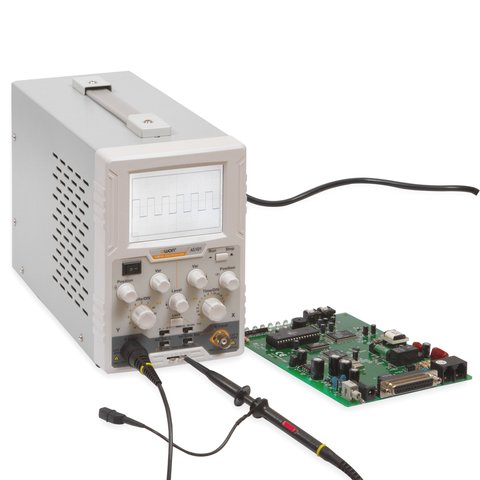

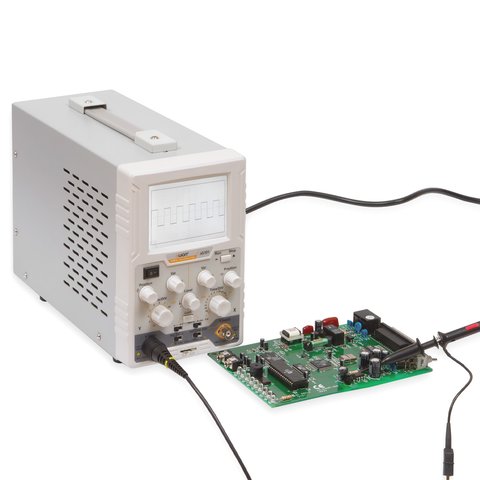

OWON AS101 – це одноканальний настільний осцилограф, що ідеально підходить для проведення експериментів та досліджень у наукових лабораторіях, університетах, шкільних класах, гуртках та на виробництві. Частота дискретизації 100 Мвиб/с, смуга пропускання 10 МГц.

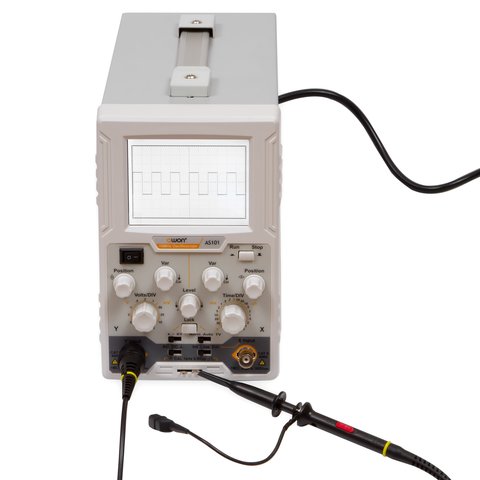

Панель управління пристрою нагадує панель аналогового осцилографа, що значно полегшує процес навчання при переході на більш сучасні цифрові моделі.
Особливості
- Ширина смуги пропускання 10 МГц.
- Частота дискретизації 100 Мвиб/с.
- Швидкість захоплення осцилограм 130 тис/с (дозволяє захоплювати одноразові та рідко повторювані сигнали).
- Передача форми сигналів у різних компонентах амплітудних півтонів з допомогою багаторівневої шкали.
- Можливість безперервного регулювання швидкості розгортки та вертикальної чутливості.
- Можливість регулювання рівня синхронізації.
- Спеціальна кнопка для блокування тригера (рівень тригера автоматично утримується в оптимальному значенні незалежно від амплітуди сигналу).
- Доступні режими тригера: автоматичний, нормальний, TV.
- Можливість виведення на зовнішній тригер/вхідний термінал на шкалу Х (при роботі з фігурами Ліссажу).
- Можливість вибору джерела тригера (внутрішній, лінійний, зовнішній).
- 3,7-дюймовий кольоровий РК-дисплей.
Відео
Технічні характеристики
| Смуга пропускання | 10 МГц |
| Кількість каналів | 1 |
| Максимальна частота дискретизації у реальному часі | 100 МВиб/с |
| Вхідні параметри | |
|---|---|
| Режим входу | DC, AC, GND |
| Вхідний імпеданс | 1 МОм ± 2 %, 20 пФ ± 5 пФ |
| Максимальна вхідна напруга | ± 400 В |
| Швидкість захоплення осцилограм | 130000 осц. / с |
| Горизонтальна система | |
| Інтерполяція форми хвилі | sin (х) / х |
| Коефіцієнт розгортки | 50 мкс / под - 0,1 с / под, 1, 2, 5 крок |
| Точність | ± 100 ppm |
| Співвідношення | ≥ 2.5:1 |
| Вертикальна система | |
| Коефіцієнт розгортки | 5 мВ / под - 10 В / под |
| Час наростання | ≤ 30 нс |
| Зміщення | ± 10 под |
| Низькочастотний відгук (-3 дБ) | ≥ 10 Гц (на вході BNC) |
| Співвідношення | ≥ 2.5:1 |
| Система синхронізації | |
| Режими тригера | фронт, відеосигнал |
| Діапазон рівня запуску тригера | ± 4 поділу від центру екрана |
| Точність рівня тригера | ± 0,3 под |
| Джерело тригера | внутрішній, лінійний, зовнішній |
| Тип тригера | автоматичний, нормальний, TV |
| Блокування тригера | є |
| Вхідний імпеданс зовнішнього тригера | 1 МОм ± 2%, 20 пФ ± 5 пФ |
| Максимальна вхідна напруга зовнішнього тригера | 400 В |
| Запуск за фронтом | |
| Режим запуску | за фронтом (що спадає або наростає) |
| Запуск за відеосигналом | |
| Стандарт сигналу | NTSC, PAL, SECAM |
| Тригерний вихід зонда компенсатора | |
| Вихідна напруга | 0,5 В ± 2% |
| Частота | прямокутна форма сигналу 1 кГц (± 1%) |
| Система вимірювання | |
| Режим | X-Y |
| Чутливість | Х: 0,5 В / под Y: 0,1 В / под - 1 В / под |
| Смуга пропускання (-3 дБ) | DC: 0 - 1 МГц AC: 10 Гц - 1 МГц |
| Загальні характеристики | |
| Тип дисплея | 3.7 дюймів TFT-LCD-екран, 320×240 точок, 65536 кольорів |
| Живлення | 100 - 240 В AC RMS, 50 - 60 Гц, CAT II |
| Споживана потужність | < 15 Вт |
| Запобіжник | Т, 1 А, 250 В |
| Робоча температура | від 0 °С до 40 °С |
| Температура зберігання | від -20 °С до 60 °С |
| Відносна вологість | до 90% |
| Робоча висота | робоча до 3000 м зберігання до 15000 м |
| Спосіб охолодження | природна конвекція |
| Габарити | 288 × 192 × 117 мм |
| Вага | 1,8 кг |
Посібник користувача
Завантажити посібник користувача для OWON AS101 (англ.).
Комплектація
- Цифровий осцилограф OWON AS101 — 1 шт.
- Кабель живлення — 1 шт.
- Інструкція — 1 шт.
- Вимірювальний щуп — 1 шт.
- Щуп для регулювання — 1 шт.
