Як обрати лабораторний блок живлення

Лабораторний блок живлення — це незамінна річ в арсеналі кожного інженера-електронника, що займається ремонтом, налагодженням і складанням електронних пристроїв. Сьогодні, завдяки відносно невисокій вартості розробки та великому попиту, на ринку представлений досить широкий спектр джерел живлення. Тому, не вивчивши це питання більш детально, можна просто заплутатися. Сподіваємося, ця стаття допоможе вам розібратися в основних типах блоків живлення і зрештою обрати для себе найоптимальніший варіант.

Зміст

• Основні типи лабораторних блоків живлення: лінійні та імпульсні
• Як розшифрувати маркування лабораторного блоку живлення
• Як вибрати лабораторний блок живлення за кількістю каналів
• Як налаштувати захист та струм обмеження (Current Limit)
• Запитання та відповіді: все про БЖ

Основні типи лабораторних блоків живлення: лінійні та імпульсні

За принципом дії лабораторні блоки живлення діляться на два типи: лінійні (трансформаторні) та імпульсні. Імпульсні мають вищий ККД, тому їх використовують переважно в роботі з великими потужностями. Практично всі джерела живлення з вихідним струмом понад 5 А є імпульсними. Головною ж перевагою трансформаторних блоків є їхня простота конструкції, надійність, а також низька вартість і висока доступність елементів, що істотно впливає на легкість ремонту та заміну деталей.

Порівнюючи технічні характеристики блоків живлення, варто враховувати, що лінійні моделі зазвичай важчі, але забезпечують «чистішу» напругу без високочастотних завад.

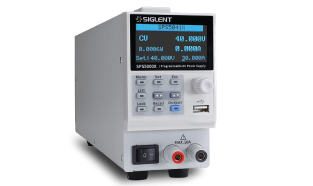

SIGLENT SPS5041X: імпульсний БЖ

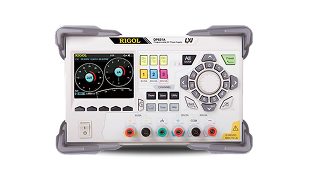

RIGOL DP831A: програмований БЖ

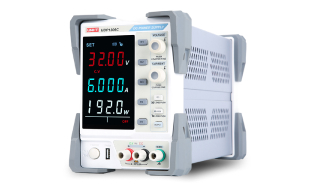

UNI-T UDP1306C: лінійний (трансформаторний) БЖ

Крім того, існує також окремий клас блоків живлення — програмовані, наприклад такі, як RIGOL DP832, SIGLENT SPD3303C, OWON SPM3051 та інші. У них передбачена можливість задати алгоритм зміни напруг і струмів в залежності від часу. На додачу є можливість керування блоком з ПК.

Як розшифрувати маркування лабораторного блоку живлення

Більшість виробників використовують стандартну систему позначення моделей, тому основні параметри пристрою можна дізнатися з його назви. Розглянемо на прикладі лабораторного блоку живлення HPS3030D:

1. HPS – маркування назви виробника.
2. Максимальна вихідна напруга.
3. Максимальний вихідний струм.
4. D – цифровий світлодіодний дисплей (LED)
5. Кількість каналів (пробіл: 1 канал).

Вищенаведена розшифровка дозволяє з упевненістю констатувати, що HPS3030D – це одноканальне джерело живлення з максимальною вихідною напругою 30 В і струмом 30 А.

Втім пам'ятайте, що маркування — це лише орієнтир, адже виробники часто розробляють власну систему умовних позначень. Ваш остаточний вибір має базуватися на конкретних технічних параметрах і призначенні, а точне розшифрування краще шукати у специфікації конкретної моделі.

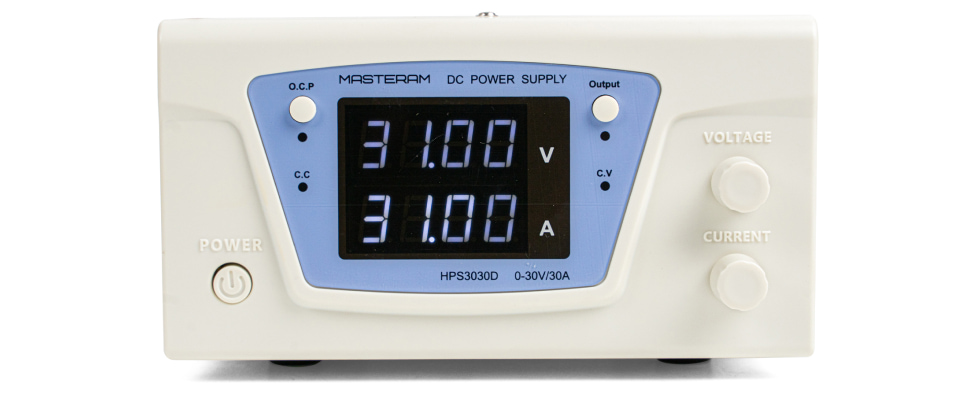

Лабораторний блок живлення Masteram HPS3030D

Як вибрати лабораторний блок живлення за кількістю каналів

Перед купівлею необхідно визначитися з основними параметрами: максимальною вихідною напругою і струмом, а також кількістю каналів, адже саме ці фактори формують ціну і характеристики блоків живлення.

Найпоширенішим діапазоном вихідних напруг вважається вилка від 12 до 50 В, а вихідних струмів – від 2 до 50 А, але на ринку джерел живлення зустрічаються і потужніші моделі, наприклад, Masteram MR15010E (150 В, 10 А) і Masteram MR10010E (100 В, 10 А).

Блоки живлення бувають 1-, 2-, 3- і 4-канальні. Для елементарних потреб (ремонту мобільних телефонів чи живлення малопотужних пристроїв) досить одноканального джерела. Наприклад, Masteram MR1502D – оптимальний блок живлення для майстерні або домашнього використання. Водночас серед одноканальних приладів трапляються і такі «монстри», як UNI-T UDP6722 (80 В, 20 А) або Masteram HPS10020D (100 В, 20 А). Їх уже можна застосовувати для серйозніших потреб, як-от заряджання автомобільних акумуляторів, або ж використання в гальваніці.

Заряджання автомобільного акумулятора за допомогою блоку живлення

У випадку, коли потрібно організувати двополярне живлення, або коли необхідні два незалежні джерела напруги – не обійтися без двоканального блоку живлення, наприклад, такого як Masteram MR3005F-2.

Зазвичай у таких блоків живлення передбачена можливість паралельного та послідовного з'єднання каналів за допомогою кнопок на передній панелі. Наприклад, якщо у вас двоканальний блок живлення з максимальною вихідною напругою 30 В і струмом 5 А, то з'єднавши канали послідовно, можна отримати одноканальне джерело з максимальною вихідною напругою 60 В і струмом 5 А. При паралельному з'єднанні каналів – одноканальне джерело 30 В, 10 А. При цьому для рівномірного навантаження бажано встановити однакові значення струму і напруги в кожному з каналів.

Триканальні блоки живлення в більшості випадків мають два регульованих канали і один з фіксованим значенням напруги (найчастіше 5 В). Крім того, в подібних пристроях практично завжди присутня опція паралельного та послідовного увімкнення каналів. Прикладом такого джерела може слугувати Masteram MR3005F-3.

Чотириканальні лабораторні блоки живлення — це універсальні пристрої, які дозволяють одночасно живити і контролювати до чотирьох незалежних ланцюгів. Вони особливо корисні при розробці складних електронних систем, де потрібно забезпечити різні напруги та струми одночасно. Завдяки окремим каналам можна налаштовувати параметри під кожне навантаження, що підвищує точність і зручність тестування.

Такі блоки часто оснащені захистом, цифровими дисплеями, можливістю програмування режимів для комплексних експериментів і налагодження, а також цілою низкою інших крутих функцій. До прикладу, UNI-T UDP4303S має опцію віддаленого керування, багаторівневий захист (OVP/OCP/OTP/Sense), швидкий час відгуку на перехідні процеси тощо. При цьому пристрій здатний видавати максимальну потужність 297 Вт.

Кількість каналів — це насамперед про автономність ваших робочих процесів і один із ключових факторів, на який варто звертати увагу перед тим, як купити лабораторний блок живлення. Щоб не переплачувати за зайві порти або, навпаки, не зіткнутися з браком потужності, вибір варто робити, спираючись на складність завдань, які ви покладаєте на пристрій.

Якщо ж у вас виникла ідея зібрати блок живлення власноруч, обов’язково перегляньте відео нижче. Там ми зважено розглядаємо всі «за» і «проти» такого підходу.

Як налаштувати захист та струм обмеження (Current Limit)

У більшості блоків живлення є вбудований регульований захист за струмом, тому оператор, як правило, має можливість встановити необхідні значення струму обмеження. Система захисту буде автоматично регулювати вихідну напругу таким чином, щоб вихідний струм не перевищив встановлене значення. Струм обмеження встановлюється таким чином:

1. Від'єднайте навантаження
2. Виставте напругу на рівні 1 В, струм — на мінімум
3. Закоротіть вихідні клеми (необхідно використовувати дріт відповідного перерізу, особливо при роботі зі струмами вище 5 А)
4. За допомогою регулятора «CURRENT» встановіть необхідне значення струму обмеження

У потужних лінійних джерелах живлення (зазвичай з вихідним струмом вище 5 А) та більшості імпульсних джерел живлення, при виникненні короткого замикання на виході спрацьовує захист, тому струм обмеження виставити не вийде. Зробити це можливо тільки під навантаженням.

Для моделей з опцією цифрового введення параметрів (наприклад, Rigol DP711) все набагато простіше: значення максимального струму можна вводити безпосередньо з передньої панелі. Причому це можна робити як з навантаженням, так і без.

При вмиканні/вимиканні блоку живлення можуть виникнути перехідні процеси — стрибки вихідної напруги і, як наслідок, струмів, що може вивести з ладу заживлюваний пристрій. Тому бажано спочатку ввімкнути блок, виставити всі параметри, а потім вже підключати навантаження. Можна використовувати для цієї мети додаткову кнопку.

Зазвичай в комплект поставки з подібними пристроями входить тільки інструкція з експлуатації та кабель живлення. Для простоти і більшої надійності, рекомендуємо використовувати набір щупів AxioMet.

Запитання та відповіді: все про БЖ

У чому різниця між лінійним та імпульсним блоком живлення?
Імпульсні блоки мають вищий ККД і використовуються для великих потужностей (струм понад 5 А). Лінійні (трансформаторні) відрізняються простотою конструкції, високою надійністю та легкістю в ремонті.

Що означають цифри в маркуванні блоку живлення (наприклад, 3030)?
Зазвичай перші дві цифри означають максимальну вихідну напругу (наприклад, 30 В), а наступні дві — максимальний вихідний струм (наприклад, 30 А).

Для чого потрібен одноканальний лабораторний блок живлення?
Він ідеально підходить для базового ремонту (наприклад, мобільних телефонів), живлення світлодіодних стрічок, заряджання акумуляторів та тестування простих схем.

Коли варто вибрати двоканальний блок живлення?
Двоканальні моделі необхідні для схем із двополярним живленням (наприклад, аудіотехніка чи операційні підсилювачі), або коли потрібні два незалежні джерела напруги.

Чи можна об'єднувати канали в багатоканальних блоках живлення?
Так, більшість моделей дозволяють з'єднувати канали. Послідовне з'єднання збільшує максимальну напругу, а паралельне — максимальний струм.

Для яких завдань використовують 4-канальні блоки живлення?
Вони використовуються при розробці складних багатокомпонентних систем (медичне обладнання, промислові контролери), де потрібно одночасно живити кілька незалежних ланцюгів з різними параметрами.

Як правильно виставити струм обмеження на блоці живлення?
Від'єднайте навантаження, виставте напругу 1 В, закоротіть вихідні клеми і за допомогою регулятора «CURRENT» встановіть потрібне значення. Примітка: у потужних імпульсних блоках це робиться тільки під навантаженням.

Як уникнути пошкодження пристрою при вмиканні блоку живлення?
Щоб уникнути стрибків напруги (перехідних процесів), спочатку увімкніть блок живлення, налаштуйте всі параметри, і лише після цього підключайте навантаження.

Щиро сподіваємося на те, що ця стаття пролила для вас світло на загальну картину ринку регульованих блоків живлення, і допомогла зробити правильний вибір, адже подібні пристрої справді незамінні при дослідженнях і розробках у сфері радіоелектронної техніки, при налаштуванні та ремонті радіоапаратури й виконанні безлічі інших завдань.

Детальніше ознайомитися з усіма доступними в нашому магазині одно- та багатоканальними моделями ви можете, відвідавши спеціальний розділ магазину інструментів Masteram, який цілком і повністю присвячений джерелам живлення. Крім того, на нашому YouTube-каналі регулярно публікуються свіжі відеоогляди блоків живлення з нашого асортименту.

Команда Masteram
