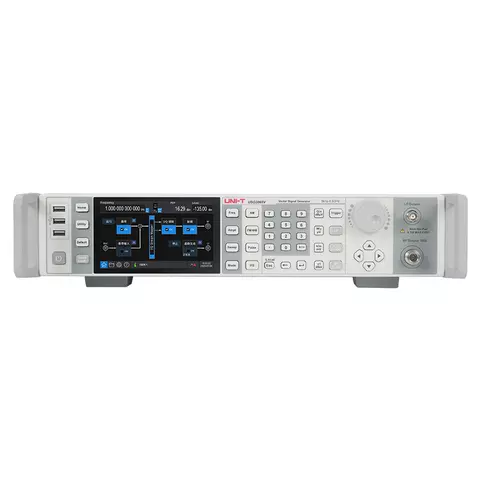

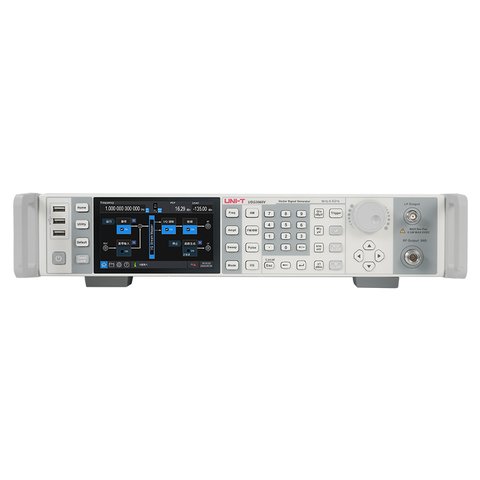

Генератор сигналів UNI-T USG3065V

UNI-T USG3065V – це радіочастотний генератор сигналів, що забезпечує високу якість вихідного сигналу, точний рівень потужності та надширокий динамічний діапазон. Прилад призначений для тестування в галузі бездротового зв'язку, аерокосмічної та автомобільної електроніки, промислового виробництва, напівпровідникової галузі, а також для наукових та освітніх досліджень.

Особливості

• Максимальна вихідна частота: 6,5 ГГц
• Роздільна здатність за частотою: 0,001 Гц; крок фази 0,1°
• Низький фазовий шум: -122 дБн/Гц за 1 ГГц і зміщенні 20 кГц (тип.)
• Вбудований кварцовий генератор з термостабілізацією (OCXO, Oven-Controlled Crystal Oscillator)
• Висока стабільність опорної частоти: початкове калібрування ≤ ±40 ppb, старіння ≤ ±0,2 ppm/рік
• Діапазон вихідної потужності від -135 дБм до 20 дБм, динамічний діапазон до 160 дБ
• Висока точність рівня потужності: абсолютна похибка ≤ 0,7 дБ (тип.), роздільна здатність 0,01 дБ
• Відмінна векторна модуляція: EVM ≤ 0,4 % (QPSK за 2 ГГц), ACPR < -55 дБн (5GNR за 3,8 ГГц)
• Підтримка аналогової та цифрової модуляції: AM, FM, ΦM, PSK, FSK, ASK, QAM
• Підтримка стандартних та користувацьких векторних форматів модуляції для сучасних цифрових систем зв'язку
• Частота дискретизації базової лінії (Baseband): від 1 виб/с до 250 Мвиб/с; смуга пропускання ВЧ I/Q: 150 МГц
• ARB-пам'ять до 500 Мвиб, до 1024 сегментів, число повторів до 65 535
• Багатоканальний і багатотональний режими: 1-20 тонів, крок між тонами від 0,2 Гц до 93,75 МГц
• Генерація шуму та AWGN (адитивного білого гаусового шуму) в реальному часі зі смугою до 50 МГц, підтримка параметрів C/N і Eb/No
• Імпульсна та вузькоімпульсна модуляція: коефіцієнт увімкнення/вимкнення ≥ 80 дБн, мінімальна тривалість імпульсу 40 нс, роздільна здатність 10 нс
• Висока швидкість перемикання частоти та амплітуди ≤ 40 мс; покрокова та спискова розгортка, зовнішній та внутрішній запуск
• Вбудований низькочастотний генератор сигналів довільної форми до 50 МГц
• Підтримка відтворення користувацьких довільних сигналів з візуалізацією у часовій та частотній областях
• Моделювання протоколів мобільного зв'язку (Signal Studio): NR, LTE, WLAN, Bluetooth, IoT тощо
• Підтримка IoT-протоколів: ZigBee, Z-Wave з гнучким налаштуванням параметрів модуляції
• Інтерфейси та віддалене керування: LAN, USB, GPIB, Web Control, SCPI, Device Manager
• Опціонально: вимірювач потужності з під'єднанням по USB для вимірювання, управління вихідною потужністю та калібрування втрат у лінії
• 5-дюймовий сенсорний дисплей з інтуїтивним інтерфейсом та наочною схемою проходження сигналу
• Відповідність вимогам EMC та безпеки, гарантія на основний блок 3 роки

Технічні характеристики

Посібник користувача

  Завантажити посібник користувача для UNI-T USG3065V (англ.).

Комплектація

• Генератор сигналів UNI-T USG3065V — 1 шт.
• Кабель живлення — 1 шт.
• Кабель передачі даних USB 2.0 — 1 шт.
