Цифровий осцилограф TiePie WiFiScope WS6-500
Все про товар
Опис
TiePie WiFiScope WS6 – це потужний надшвидкісний WiFi-осцилограф з частотою дискретизації до 1 Гвиб/с, високою роздільною здатністю 12, 14 і 16 біт і об'ємом пам'яті 64 млн точок на всіх чотирьох каналах. Осцилограф підтримує безперервні потокові вимірювання до 200 Мвиб/с і може бути синхронізований з іншими осцилографами за допомогою інтерфейсу CMI. Це дає змогу створити багатоканальний комбінований прилад з синхронізованою часовою базою. Інтерфейс CMI доступний за замовчуванням у WiFiScope WS6.
Опціонально WiFiScope WS6 може постачатися з функцією SureConnect для перевірки підключення та вимірювання опору на кожному каналі.
Під'єднання через Wi-Fi
Використовувати осцилограф на базі комп'ютера ще ніколи не було так просто! Просто увімкніть прилад і запустіть програмне забезпечення.
- Не потрібні кабелі живлення, оскільки прилад працює від акумулятора і може функціонувати кілька годин з повністю зарядженою батареєю.
- Не потрібні з'єднувальні кабелі, оскільки під'єднання до комп'ютера здійснюється через Wi-Fi.
Це дозволяє проводити повністю ізольовані вимірювання, без прямого з'єднання з комп'ютером. WiFiScope WS6 можна розмістити поруч з будь-яким тестованим об'єктом, навіть якщо до нього складно дістатися, або на рухомих об'єктах, де дротові з'єднання неможливі. Оскільки WiFiScope WS6 не під'єднаний до комп'ютера, відсутній ризик його пошкодження.
LAN-під'єднання
Під час вимірювань у віддалених місцях, де доступна дротова мережа, WiFiScope WS6 можна використовувати через LAN-порт. У цьому разі вимірювання можна виконувати з будь-якої точки мережі, не розташовуючи комп'ютер поруч з об'єктом, що тестується.
Завдяки гігабітному LAN-під'єднанню, WiFiScope WS6 може досягати вищої продуктивності потокової передачі в порівнянні з WiFi.
USB 3.0-під'єднання
Якщо бездротове або LAN-під'єднання не потрібне або неможливе, WiFiScope WS6 можна під'єднати через порт USB 3.0. Це забезпечує ще вищу швидкість потокової передачі. Крім того, під час під'єднання через USB, WiFiScope WS6 можна комбінувати з іншими осцилографами через інтерфейс CMI.

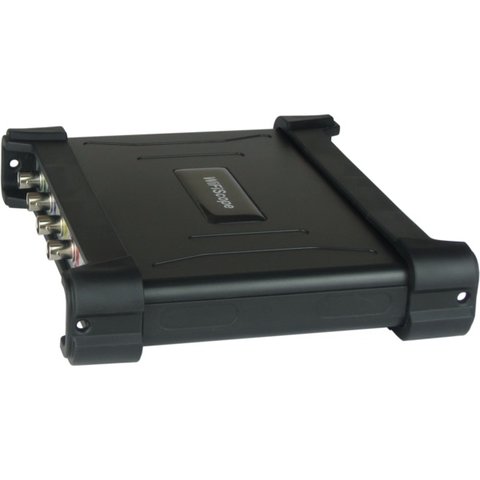

Надійна й міцна конструкція
WiFiScope WS6 вирізняється міцним дизайном. Його корпус оснащений гумовими захисними елементами спереду і ззаду. Вони захищають осцилограф від пошкоджень під час механічних ударів. Гума допомагає поглинати удари і захищає роз'єми на передній і задній панелі пристрою.
Крім того, гума запобігає ковзанню приладу. Захисні елементи мають спеціальні виїмки, які спрощують штабелювання приладів. Також передбачено отвори для кріплення ременя, що дають змогу підвісити прилад поруч з тестованим об'єктом.
SureConnect
Під час вимірювання, функція перевірки з'єднання SureConnect WiFiScope WS6 у режимі реального часу перевіряє наявність електричного контакту між вимірювальним щупом/затискачем та випробовуваним об'єктом.
Попереднє тестування на відповідність вимогам EMI
У приладі передбачена можливість швидко провести якісне тестування на відповідність вимогам EMI. Це допомагає заощадити час і гроші, оскільки не потрібні додаткові візити до дорогих випробувальних центрів. Комплект щупів EMI TP-EMI-HS6 містить три щупи магнітного поля (поле H) і один щуп електричного поля (поле E). І штатив, який забезпечує точне позиціювання щупів щодо тестованого об'єкта.
Синхронізація кількох осцилографів
WiFiScope WS6 оснащений сучасною шиною синхронізації CMI, що дозволяє під'єднувати декілька WiFiScope WS6 за допомогою кабелів TP-C50H Coupling CMIs і використовувати їх як комбінований осцилограф. При цьому всі осцилографи працюватимуть з однаковою частотою дискретизації. Крім шини синхронізації, CMI також містить шину тригера та шину виявлення. Максимальна кількість приладів, що підключаються, обмежена кількістю доступних USB-портів.
Якщо потрібно синхронізувати прилади, розташовані далеко один від одного, можна використовувати бездротовий модуль синхронізації кількох приладів WCMI. Модулі WCMI підключаються до розширювального порту приладів і дають змогу синхронізувати пристрої на відстані до 400 м.
Висока точність
WiFiScope WS6 проводить вимірювання з роздільною здатністю 14 і 16 біт. Таким чином, роздільна здатність сигналу, виміряного за його допомогою, у 256 разів більша, ніж у більшості автономних осцилографів, які зазвичай мають низьку роздільну здатність 8 або 9 біт. Висока роздільна здатність WiFiScope WS6 дає змогу вимірювати сигнали з більшою точністю. Похибка квантування при цьому значно нижча.
Великий об'єм пам'яті
Під час вимірювань з високою частотою дискретизації, необхідний більший об'єм пам'яті, щоб мати змогу записати весь сигнал у буфер. Тоді як більшість осцилографів мають пам'ять 2,5 тис. точок або 100 тис. точок, WiFiScope WS6 має до 256 млн точок пам'яті на канал, залежно від обраної роздільної здатності та кількості активних каналів. При вимірюванні з роздільною здатністю 14 біт і використанні всіх чотирьох каналів доступна пам'ять становить 32 млн точок на канал. Таким чином, користувач отримує в 300-100000 разів більше пам'яті. Перевага великого обсягу пам'яті - це можливість точного одноразового захоплення швидких явищ або одночасного вимірювання цілих блоків сигналів послідовного зв'язку. Наприклад, усі послідовні комунікації, як-от сигнали шини CAN, можуть бути виміряні в одному записі для подальшого перегляду та аналізу.
Обмеження смуги пропускання
Можна подумати, що чим ширша смуга пропускання, тим краще, але ширша смуга пропускання також призводить до більшого рівня шуму. Щоб знизити шум, передбачено можливість увімкнути обмежувач смуги пропускання для кожного каналу осцилографа WiFiScope WS6.
Багатофункціональне ПЗ Multi Channel
WiFiScope WS6 постачається з багатофункціональним програмним забезпеченням Multi Channel, що дає змогу використовувати його як осцилограф, так і як аналізатор спектра, реєстратор даних, мультиметр і аналізатор протоколів.
Швидке налаштування
Для спрощення налаштування вимірювань, це ПЗ містить безліч швидких налаштувань практично для будь-якого застосування. Кожне з них містить основні параметри для конкретного вимірювання, а також додаткову інформацію, наприклад, як під'єднати WiFiScope та/або аксесуари. Готові налаштування також можуть містити еталонні сигнали. Після завантаження швидкого налаштування, можна провести вимірювання і, за необхідності, внести в нього невеликі зміни.
Швидкі налаштування зручно організовані в деревоподібну структуру, впорядковану за областями застосування. Усього кілька клацань дають змогу виконати складне вимірювання.
Гнучкі зображення сигналів
Програмне забезпечення Multi Channel, аналізатор спектру та реєстратор даних пропонують максимально гнучкі способи зображення вимірюваних сигналів. Як-от один або кілька графіків, кожен із яких відображає один або кілька сигналів. Кожен графік може відображати різні частини сигналу. Графіки можуть відображати сигнал(и) WiFiScope у режимі Yt, XY або як частотний спектр з або без інтерполяції. Кольори всіх елементів на графіку можна налаштувати на власний смак. Розміри графіків можна налаштувати, і вони можуть розташовуватися в одному або окремих вікнах, які можна розміщувати в будь-якому місці на робочому столі.
Безліч автоматичних вимірювань
Програмне забезпечення Multi Channel має багато автоматичних вимірювань. З їхньою допомогою можна виявити будь-яку деталь вашого сигналу. Два набори курсорів (горизонтальні та вертикальні) можуть бути використані для визначення частини сигналу, яку потрібно ретельно вивчити. Автоматичні вимірювання містять, наприклад: мінімум, максимум, верх-низ, середньоквадратичне значення, середнє, дисперсія, середньоквадратичне відхилення, частота.
Результати вимірювань зображаються в спеціальному вікні, яке можна розмістити в будь-якому місці екрана. Зручна панель інструментів дає змогу вмикати або вимикати вимірювання одним кліком. Результати вимірювань можна скопіювати в буфер обміну для подальшого використання у звітах. Під час друку графіків курсори та результати вимірювань також враховуються.
Аналізатор спектра з високою роздільністю
Аналізатор спектра в ПЗ Multi Channel повною мірою використовує велику пам'ять USB-осцилографів WiFiScope. Великий обсяг пам'яті забезпечує неймовірно низьку смугу пропускання роздільної здатності – всього 7,45 Гц на частотному діапазоні 500 МГц і вертикальний динамічний діапазон 140 дБ. Швидкі та потужні алгоритми ШПФ з безліччю настроюваних віконних функцій дають змогу побачити найдрібніші частотні компоненти сигналів.
Мультидисплейна опція аналізатора спектра дає змогу одночасно переглядати кілька частин спектра, що дає краще розуміння аналізованих сигналів.
Вдосконалені тригери
Для керування розширеними можливостями тригера, ПЗ Multi Channel надає зручне вікно налаштувань тригера. Воно дає змогу переглядати та налаштовувати всі параметри тригера, як-от джерело, тип, рівні та гістерезис, а також опціональні часові умови. Крім того, воно дає пояснення за обраним типом тригера і приклади ситуацій, які призводять до спрацьовування (ліва колонка) і не призводять до спрацьовування (права колонка на дисплеї).
Необмежене масштабування
Під час вимірювання з високою частотою дискретизації? обов'язкова велика довжина запису, інакше буфер даних буде заповнений до початку вимірювання. Тому осцилографи Handyscopes можуть мати довжину запису до 256 млн точок на канал.
Для зручного перегляду всіх даних і водночас можливості побачити всі деталі сигналів, програмне забезпечення Multi Channel, осцилограф, аналізатор спектра та реєстратор даних підтримують складні алгоритми малювання сигналів з можливістю необмеженого масштабування. Повний сигнал можна відобразити на екрані будь-якого розміру без втрати інформації. При цьому можна збільшувати зображення до будь-якого необхідного рівня, щоб розглянути його найдрібніші деталі. Можна збільшити в 1 мільйон разів і навіть більше.
Аналіз швидких протоколів послідовного передавання даних
Для аналізу або налагодження послідовних комунікацій просто виміряйте сигнал(и), що передають протокол, а потім проаналізуйте і декодуйте їх за допомогою одного з аналізаторів протоколів програмного забезпечення Multi Channel. Декодована інформація з послідовних комунікацій може бути відображена у вигляді таблиць, графіків або за допомогою мультиметра.
Аналізатор протоколів – корисний інструмент при розробці апаратних і/або програмних реалізацій комунікаційних шин. Він також може бути використаний під час налагодження несправностей пристрою або шини.
Реєстрація даних 24/7
Вимірювання довгострокових змін сигналу здійснюється за допомогою реєстратора даних ПЗ Multi Channel. Реєстратор даних реєструє сигнал безперервно з високою швидкістю, 24 години на добу, 7 днів на тиждень. Результати одразу ж зображаються на екрані, а всі дані можуть бути збережені на диску. Зручна панель інструментів дає змогу переміщатися збереженими файлами, щоб знайти важливі моменти у вимірюванні.
Особливості
- Роздільна здатність: 8, 12, 14, 16 біт
- Вертикальна точність за постійним струмом: 0,25 % (типово 0,1 %)
- Частота дискретизації: до 1 Гвиб/с
- Смуга пропускання: до 250 МГц
- Об'єм пам'яті: до 256 млн точок на канал
- Максимальна швидкість потокової передачі до 200 Мвиб/с
- Точність тактової синхронізації: 1 ppm
Технические характеристики
| Модель | WS6-1000 | WS6-500 | WS6-200 | ||
|---|---|---|---|---|---|
| Кількість каналів входу | 4 аналогові | ||||
| CH1, CH2, CH3, CH4 | Ізольоване гніздо BNC | ||||
| Тип | З одним входом | ||||
| Роздільність | Вибирається користувачем у програмному забезпеченні: Основне: 8, 12, 14 біт Покращене: 16 біт |
||||
| Точність DC | 0,25 % (типово 0,1 %) від повного діапазону ± 1 LSB за температури 20–25 °C Для досягнення заявленої точності дайте інструменту стабілізуватися протягом 20 хвилин. При роботі в екстремальних температурних умовах потрібен додатковий час для стабілізації внутрішньої температури |
||||
| Шум | 240 мкВ RMS (діапазон 200 мВ, 12 біт, 50 МВиб/с) 90 мкВ RMS (діапазон 200 мВ, 16 біт, 6,25 МВиб/с) |
||||
| Діапазони (повна шкала) | ±200 мВ ±400 мВ ±800 мВ |
±2 В ±4 В ±8 В |
±20 В ±40 В ±80 В |
||
| Режим входу | AC/DC | ||||
| Опір | 1 МОм / 20 пФ ± 1% | ||||
| Максимальна напруга | 200 В (DC + пікова AC < 10 кГц) | ||||
| Смуга пропускання | -3 дБ за 75 % повної шкали вхідного сигналу | 250 МГц | 250 МГц | 250 МГц | |
| Межа, що обирається для кожного канала | Вимк (250 МГц) 150 МГц 100 МГц 50 МГц |
Вимк (250 МГц) 150 МГц 100 МГц 50 МГц |
Вимк (250 МГц) 150 МГц 100 МГц 50 МГц |
||
| Гранична частота фільтра верхніх частот (-3 дБ) | ±1,5 Гц | ||||
| SureConnect | Опціонально доступно (опція S) | ||||
| Максимальна напруга на з'єднанні | 200 В (DC + пікова AC < 10 кГц) | ||||
| Вимірювання опору | Опціонально доступно (опція S) | ||||
| Діапазони (повна шкала) | 1 кОм 2 кОм 5 кОм |
10 кОм 20 кОм 50 кОм |
100 кОм 200 кОм 500 кОм |
1 МОм 2 МОм |
|
| Точність | 1% від повної шкали | ||||
| Час відгуку (до 95%) | < 10 мкс | ||||
Максимальна частота дискретизації |
|||||
| 8 біт | вимірювання на одному каналі | 1 ГВиб/с | 500 МВиб/с | 200 МВиб/с | |
| вимірювання на двох каналах | 500 МВиб/с | 200 МВиб/с | 100 МВиб/с | ||
| вимірювання на трьох або чотирьох каналах | 200 МВиб/с | 100 МВиб/с | 50 МВиб/с | ||
| 12 біт | вимірювання на одному каналі | 500 МВиб/с | 200 МВиб/с | 100 МВиб/с | |
| вимірювання на двох каналах | 200 МВиб/с | 100 МВиб/с | 50 МВиб/с | ||
| вимірювання на трьох або чотирьох каналах | 100 МВиб/с | 50 МВиб/с | 20 МВиб/с | ||
| 14 біт | 100 МВиб/с | 50 МВиб/с | 20 МВиб/с | ||
| 16 біт | 6,25 МВиб/с | 3,125 МВиб/с | 1,25 МВиб/с | ||
| Максимальна швидкість потокової передачі1 | |||||
| 8 біт | вимірювання на одному каналі | 200 МВиб/с2 | 100 МВиб/с2 | 40 МВиб/с | |
| вимірювання на двох каналах | 100 МВиб/с3 | 50 МВиб/с3 | 20 МВиб/с | ||
| вимірювання на трьох або чотирьох каналах | 50 МВиб/с4 | 25 МВиб/с4 | 10 МВиб/с | ||
| 12 біт | вимірювання на одному каналі | 100 МВиб/с3 | 50 МВиб/с3 | 20 МВиб/с | |
| вимірювання на двох каналах | 50 МВиб/с4 | 25 МВиб/с4 | 10 МВиб/с | ||
| вимірювання на трьох або чотирьох каналах | 25 МВиб/с5 | 12,5 МВиб/с5 | 5 МВиб/с | ||
| 14 біт | вимірювання на одному каналі | 100 МВиб/с3 | 50 МВиб/с3 | 20 МВиб/с | |
| вимірювання на двох каналах | 50 МВиб/с4 | 25 МВиб/с4 | 10 МВиб/с | ||
| вимірювання на трьох або чотирьох каналах | 25 МВиб/с5 | 12,5 МВиб/с5 | 5 МВиб/с | ||
| 16 біт | 6,25 МВиб/с6 | 3,125 МВиб/с | 1,25 МВиб/с | ||
| 1На деяких комп'ютерах максимальна швидкість потокової передачі може бути недоступна через обмеження комп'ютера При під'єднанні через LAN/WiFi максимальна швидкість потокового передавання обмежена і залежить від якості мережі. 2≤ 40 МВиб/с при під'єднанні до USB 2.0 або через LAN/WiFi 3≤ 20 МВиб/с при під'єднанні до USB 2.0 або через LAN/WiFi 4≤ 10 МВиб/с при під'єднанні до USB 2.0 або через LAN/WiFi 5≤ 5 МВиб/с при під'єднанні до USB 2.0 або через LAN/WiFi 6≤ 3,125 МВиб/с при під'єднанні до USB 2.0 або через LAN/WiFi |
|||||
| Джерело тактової частоти вибірки | |||||
| Внутрішнє | TCXO Точність: ±0,0001% Стабільність: ±1 ppm у діапазоні від 0°C до 55°C Старіння генератора розгортки: ±1 ppm/рік |
||||
| Внутрішнє | LVDS, на роз'ємах CMI Частота вхідного сигналу: 10 МГц ±1%, 16,369 МГц ±1% |
||||
| Пам'ять | Стандартна модель | Опція XM через USB | Опція XM через WiFi/LAN | ||
| Роздільна здатність 8 біт | вимірювання на одному каналі | 1 МБ на канал | 256 МБ на канал | 64 МБ на канал | |
| вимірювання на двох каналах | 512 кБ на канал | 128 МБ на канал | 32 МБ на канал | ||
| вимірювання на трьох або чотирьох каналах | 256 кБ на канал | 64 МБ на канал | 16 МБ на канал | ||
| Роздільна здатність 12, 14, 16 біт | вимірювання на одному каналі | 512 кБ на канал | 128 МБ на канал | 32 МБ на канал | |
| вимірювання на двох каналах | 256 кБ на канал | 64 МБ на канал | 16 МБ на канал | ||
| вимірювання на трьох або чотирьох каналах | 128 кБ на канал | 32 МБ на канал | 8 МБ на канал | ||
| Тригер (доступний лише в режимі осцилографа, недоступний в режимі потокової передачі даних) | |||||
| Система | цифрова, 2 рівні | ||||
| Джерело | CH1, CH2, CH3, CH4, OR, цифрове зовнішнє | ||||
| Режими тригера | Висхідний фронт, спадний фронт, будь-який фронт всередині вікна, за межами вікна, вхід у вікно, вихід з вікна (часові умови лише на CH1) ширина імпульсу (лише на CH1) інтервал (лише на CH1) |
||||
| Регулювання рівня | 0 до 100% від повної шкали | ||||
| Регулювання гістерезису | 0 до 100% від повної шкали | ||||
| Роздільна здатність | 0,006% (14, 16 біт) / 0,025% (12 біт) | ||||
| Попередній тригер | 0 до обраної довжини запису, роздільна здатність 1 вибірка | ||||
| Посттриггер | 0 до обраної довжини запису, роздільна здатність 1 вибірка | ||||
| Утримання тригера | від 0 до 63 MSamples, роздільна здатність 1 вибірка | ||||
| Затримка тригера | 0 до 8 GSamples, роздільна здатність 1 вибірка | ||||
| Цифровий зовнішній тригер | вхід: роз'єм розширення, піни 1 і 2 діапазон: 0 до 2,5 В (TTL) зчеплення: DC |
||||
| Фазове тремтіння | ≤1 вибірка | ||||
| Синхронізація декількох приладів | |||||
| Синхронізація через CMI (доступна, коли всі прилади під'єднані через USB) | |||||
| Максимальна кількість приладів | обмежена кількістю доступних USB-портів | ||||
| Точність синхронізації | 0 ppm | ||||
| Інтерфейс CMI | 2x, CMI 1, CMI 2 | ||||
| Необхідний кабель з'єднання | кабель CMI TP-C50H | ||||
| Максимальна довжина кабелю | 50 см | ||||
| Синхронізація через WCMI (доступна, коли всі прилади під'єднані через USB, LAN і WiFi) | |||||
| Максимальна кількість інструментів | не обмежена | ||||
| Необхідний модуль зв'язку | WCMI - 8, WCMI - 9 | ||||
| Точність тактової синхронізації | ≤ 1 ppm, типово ≤ 0,2 ppm | ||||
| Рівень тремтіння тригера за частоти дискретизації1 | |||||
| ≤ 1 МВиб/с | > 1 МВиб/с | ||||
| 2 × "5" | ≤ ±2 вибірки | ≤ ±2 мкс | |||
| "5" и "6" | |||||
| Джерело тригера "5" | ≤ ±2 вибірки | ≤ ±2 мкс | |||
| Джерело тригера "6" | ≤ ±8 вибірок | ≤ ±8 мкс | |||
| 2 × "6" | ≤ ±8 вибірок | ≤ ±8 мкс | |||
| 1. "5" = WiFiScope WS5 або Handyscope HS5 "6" = WiFiScope WS6 DIFF, WiFiScope WS6, Handyscope HS6 DIFF, Handyscope HS6, ATS610004DW-XMSG, ATS610004D-XMSG, ATS605004DW-XMS або ATS605004D-XMS |
|||||
| Калібрування щупа | |||||
| Вихід | Контакти роз'єму розширення 3 (сигнал) і 6 (земля) | ||||
| Сигнал | Прямокутна форма | ||||
| Рівень | -1 В до 1 В | ||||
| Частота | 1 кГц | ||||
| Інтерфейс | |||||
| Інтерфейс | USB 3.0 SuperSpeed (5 Гбіт/с); (сумісний з USB 2.0 HighSpeed) | ||||
| Мережа | LAN: 1 Гбіт/с WiFi: 802.11 Мережевий порт (TCPIP та UDP): 5450 (IANA) |
||||
| Живлення | |||||
| Живлення | від USB, зовнішнього джерела або вбудованого акумулятора | ||||
| Споживання | 12 В DC 2 А макс. | ||||
| Зовнішнє живлення | Від мережевого адаптера | ||||
| Вбудована батарея | літій-іонна ємність: 7000 мАг, 3,7 В вага: 160 г |
||||
| Фізичні параметри | |||||
| Габарити | 44 мм × 187 мм × 215 мм | ||||
| Вага | 791 г | ||||
| Довжина USB-кабелю | 1,5 м | ||||

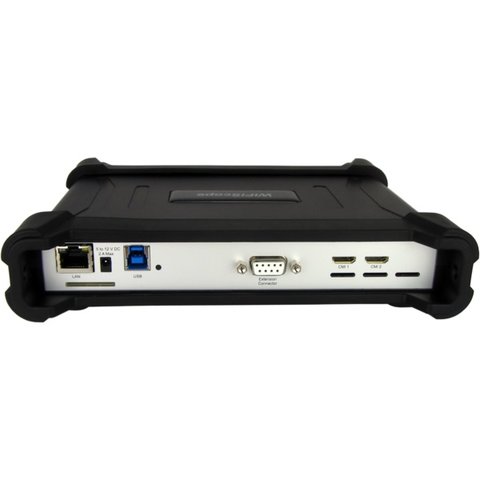

| Роз'єми входу/виходу | |||||
| Канали 1, 2, 3, 4 | BNC, гніздо | ||||
| LAN | Роз'єм RJ45 | ||||
| USB | Роз'єм USB 3.0 типу B Super Speed | ||||
| Роз'єм розширення | D-sub 9 pins female | ||||
| Живлення | Роз'єм живлення 3,5 мм | ||||
| Роз'єми входу/виходу CMI | 2 роз'єми HDMI типу C | ||||
| Вимоги до системи | |||||
| Під'єднання до ПК | USB 2.0, USB 3.0 или USB 3.1 RJ45 WiFi |
||||
| Операційна система | Windows 10 / 11, 64 біти; Linux | ||||
| Умови навколишнього середовища | |||||
| Експлуатація | Температура: 20°C до 25°C для номінальної точності (від 10°C до 40°C без специфікацій) Відносна вологість: 10 % до 90 %, без конденсації |
||||
| Заряджання | Температура: 0°C до 35°C Відносна вологість: 10 % до 90 %, без конденсації |
||||
| Зберігання | Температура: 0°C до 35°C Відносна вологість: 5 % до 95 %, без конденсації |
||||
| Сертифікації і відповідності | |||||
| Відповідність маркуванню CE | Так | ||||
| Відповідність RoHS | Так | ||||
| EN 55011:2009/A1:2010 | Так | ||||
| EN 55022:2006/A1:2007 | Так | ||||
| EN 61000-6-1:2007 | Так | ||||
| EN 61000-6-3:2007 | Так | ||||
| Додаткове ПЗ (можна придбати окремо) | |||||
| Розширена пам'ять (XM) | |||||
| Тестер попередньої відповідності ЕМС | |||||
| ПЗ для перевірки з'єднання SureConnect | |||||
| Опція Standalone (для проведення автономних вимірювань) | |||||
| Гарантія на 5 років | |||||
Посібник користувача
Завантажити посібник користувача TiePie WiFiScope WS6-500 (англ.).
Завантажити посібник з ПЗ для TiePie WiFiScope WS6-500 (англ.).
Програмне забезпечення
Завантажити програмне забезпечення Multi Channel для TiePie WiFiScope WS6-500.
Завантажити драйвери для TiePie WiFiScope WS6-500.

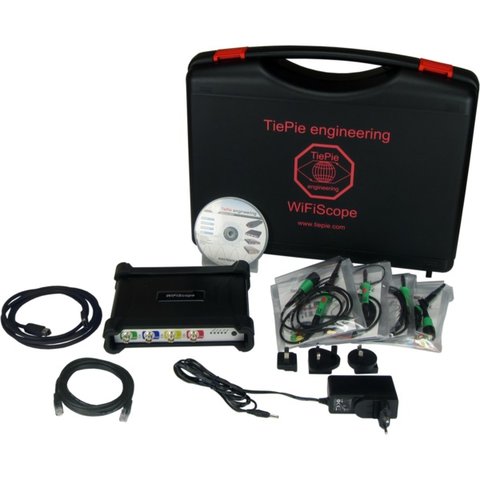

Комплектація
- Цифровий осцилограф TiePie WiFiScope WS6-500 — 1 шт.
- Чохол для перенесення BB452 — 1 шт.
- Вимірювальні щупи 1:1-1:10 - HP-3250I — 4 шт.

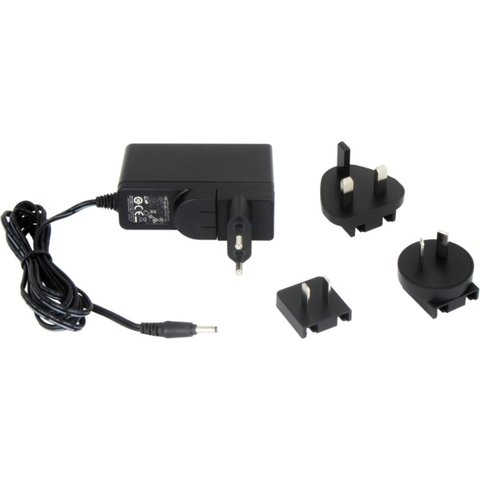

- Блок живлення — 1 шт.
- Кабель для компенсації щупа TP-DB9-BNC-30 — 1 шт.
- Кабель USB3 (довжина 1,5 м) — 1 шт.
- Мережевий кабель (довжина 3 м) — 1 шт.
- Посібники (інструкція з роботи з приладом і призначені для користувача посібники ПЗ)
