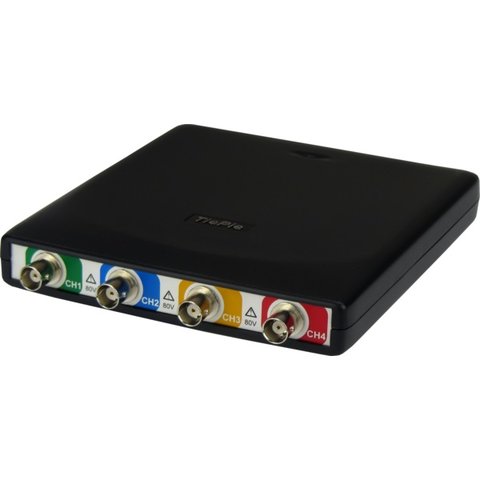

Цифровий осцилограф TiePie Handyscope HS6-200
Код: 919134
Цифровий осцилограф TiePie Handyscope HS6-200
Все про товар
Опис
Характеристики
Доставка
Оплата
Гарантія
93981.23 ₴
Все про товар
Новинка
5 кг Гарантія: 12 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
Потужний надшвидкісний осцилограф з інтерфейсом USB 3.0, частотою дискретизації до 200 МВиб/с, високою роздільною здатністю 12, 14 і 16 біт та пам'яттю до 1 МБ на канал Читати далі
93981.23 ₴
Опис

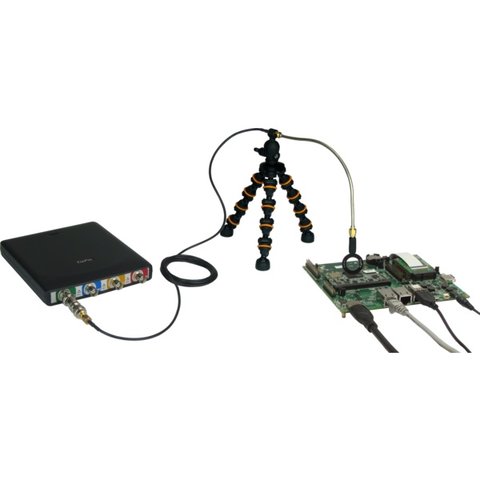

TiePie Handyscope HS6-200 – це високопродуктивний цифровий осцилограф, який також функціонує як аналізатор спектру, реєстратор даних, мультиметр та аналізатор протоколів завдяки програмному забезпеченню Multi Channel. Це ПЗ спрощує налаштування вимірювань за допомогою доступних конфігурацій, які містять базові параметри та інструкції з під'єднання. Ви можете швидко почати вимірювання та, за необхідності, налаштувати параметри. Конфігурації організовані за типами програм для зручного пошуку.
ПЗ дозволяє створювати різноманітні графіки для візуалізації сигналів: часова розгортка, спектральний аналіз чи діаграма XY. Можна налаштувати кольори елементів та розміщувати графіки в одному або кількох вікнах.
Численні автоматичні вимірювання дозволяють детально аналізувати сигнали, використовуючи горизонтальні та вертикальні курсори. Серед автоматичних вимірювань є: мінімум, максимум, амплітуда пік-пік, середньоквадратичне значення (RMS), середнє значення, дисперсія, стандартне відхилення та частота.
Результати зображаються у спеціальному вікні, яке можна переміщувати, а дані легко копіюються для звітів. Під час друку графіків також будуть додані курсори та результати вимірювань.
Аналізатор спектра, завдяки глибокій пам'яті, забезпечує високу роздільну здатність і динамічний діапазон 140 дБ, що дає змогу виявляти найдрібніші деталі спектра. Функція багаторазового зображення спектра допомагає краще розуміти аналізовані сигнали.
Розширені тригери налаштовуються через зручне діалогове вікно, де можна керувати всіма параметрами тригера та переглядати приклади спрацьовування.
Безперервний запис даних 24/7 дозволяє відстежувати довгострокові зміни сигналів. Усі дані зображаються у реальному часі і можуть бути збережені на диску з можливістю подальшого перегляду файлів.
Особливості
- Роздільна здатність 8, 12, 14, 16 біт, вертикальна точність 0,25% DC, типове значення 0,1%
- Частота дискретизації до 200 МВиб/с, смуга пропускання до 250 МГц
- Пам'ять до 1 МБ на канал
- Максимальна швидкість потокової передачі до 200 Мвиб/с
- Точність тактової синхронізації: 1 ppm
Технічні характеристики
| Модель | HS6-1000 | HS6-500 | HS6-200 | |||
|---|---|---|---|---|---|---|
| Кількість каналів введення | 4 аналогових | |||||
| CH1, CH2, CH3, CH4 | Гніздо BNC | |||||
| Тип | Одинарний вхід | |||||
| Роздільна здатність | Вибирається користувачем у програмному забезпеченні: Основне: 8, 12, 14 біт Покращене: 16 біт |
|||||
| Точність DC | 0,25 % (0,1 % у типовому випадку) від повної шкали ± 1 LSB за 20°C - 25°C Для досягнення заявленої точності, дайте інструменту стабілізуватися протягом 20 хвилин. У разі впливу екстремальних температур, дайте додатковий час для стабілізації внутрішніх температур. |
|||||
| Шум | 240 мкВ RMS (діапазон 200 мВ, 12 біт, 50 МВиб/с) 90 мкВ RMS (діапазон 200 мВ, 16 біт, 6,25 МВиб/с) |
|||||
| Діапазони (повна шкала) | ±200 мВ ±400 мВ ±800 мВ |
±2 В ±4 В ±8 В |
±20 В ±40 В ±80 В |
|||
| Режим входу | AC/DC | |||||
| Опір | 1 МОм / 20 пФ ± 1% | |||||
| Максимальна напруга | 200 В (DC + пікова AC < 10 кГц) | |||||
| Смуга пропускання | -3 дБ за 75 % від повної шкали вхідного сигналу | 250 МГц | 250 МГц | 250 МГц | ||
| Межа, що обирається для кожного каналу | Вимк (250 МГц) 150 МГц 100 МГц 50 МГц |
Вимк (250 МГц) 150 МГц 100 МГц 50 МГц |
Вимк (250 МГц) 150 МГц 100 МГц 50 МГц |
|||
| Гранична частота індукційного зв'язку (-3 дБ) | ±1,5 Гц | |||||
| SureConnect | Доступне (як опція S) | |||||
| Максимальна напруга на з'єднанні | 200 В (DC + пікова AC < 10 кГц) | |||||
| Вимірювання опору | Доступне (як опція S) | |||||
| Діапазони (повна шкала) | 100 Ом 200 Ом 500 Ом |
1 кОм 2 кОм 5 кОм |
10 кОм 20 кОм 50 кОм |
100 кОм 200 кОм 500 кОм |
1 МОм 2 МОм |
|
| Точність | 1% від повної шкали | |||||
| Час відгуку (до 95%) | < 10 мкс | |||||
| Максимальна частота дискретизації | ||||||
| 8 біт | вимірювання одного каналу | 1 ГВиб/с | 500 МВиб/с | 200 МВиб/с | ||
| вимірювання двох каналів | 500 МВиб/с | 200 МВиб/с | 100 МВиб/с | |||
| вимірювання трьох або чотирьох каналів | 200 МВиб/с | 100 МВиб/с | 50 МВиб/с | |||
| 12 біт | вимірювання одного каналу | 500 МВиб/с | 200 МВиб/с | 100 МВиб/с | ||
| вимірювання двох каналів | 200 МВиб/с | 100 МВиб/с | 50 МВиб/с | |||
| вимірювання трьох або чотирьох каналів | 100 МВиб/с | 50 МВиб/с | 20 МВиб/с | |||
| 14 біт | 100 МВиб/с | 50 МВиб/с | 20 МВиб/с | |||
| 16 біт | 6,25 МВиб/с | 3,125 МВиб/с | 1,25 МВиб/с | |||
| Максимальна швидкість потокової передачі1 | ||||||
| 8 біт | вимірювання одного каналу | 200 МВиб/с2 | 100 МВиб/с2 | 40 МВиб/с | ||
| вимірювання двох каналів | 100 МВиб/с3 | 50 МВиб/с3 | 20 МВиб/с | |||
| вимірювання трьох або чотирьох каналів | 50 МВиб/с4 | 25 МВиб/с4 | 10 МВиб/с | |||
| 12 біт | вимірювання одного каналу | 100 МВиб/с3 | 50 МВиб/с3 | 20 МВиб/с | ||
| вимірювання двох каналів | 50 МВиб/с4 | 25 МВиб/с4 | 10 МВиб/с | |||
| вимірювання трьох або чотирьох каналів | 25 МВиб/с5 | 12.5 МВиб/с5 | 5 МВиб/с | |||
| 14 біт | вимірювання одного каналу | 100 МВиб/с3 | 50 МВиб/с3 | 20 МВиб/с | ||
| вимірювання двох каналів | 50 МВиб/с4 | 25 МВиб/с4 | 10 МВиб/с | |||
| вимірювання трьох або чотирьох каналів | 25 МВиб/с5 | 12,5 МВиб/с5 | 5 МВиб/с | |||
| 16 біт | 6,25 МВиб/с6 | 3,125 МВиб/с | 1,25 МВиб/с | |||
| 1На деяких комп'ютерах максимальна швидкість потокової передачі може бути недоступна через обмеження комп'ютера. 2≤ 40 МВиб/с при під'єднанні до USB 2.0 3≤ 20 МВиб/с при під'єднанні до USB 2.0 4≤ 10 МВиб/с при під'єднанні до USB 2.0 5≤ 5 МВиб/с при під'єднанні до USB 2.0 6≤ 3,125 МВиб/с при під'єднанні до USB 2.0 |
||||||
| Джерело тактової частоти вибірки | ||||||
| Внутрішнє | TCXO Точність: ±0,0001% Стабільність: ±1 ppm у діапазоні від 0°C до 55°C Старіння генератора розгортки: ±1 ppm/рік |
|||||
| Зовнішнє | LVDS, на роз'ємах CMI Частота вхідного сигналу: 10 МГц ±1%, 16,369 МГц ±1% |
|||||
| Пам'ять | Стандартна модель | XM опція | ||||
| Роздільна здатність 8 біт | вимірювання одного каналу | 1 МБ на канал | 256 МБ на канал | |||
| вимірювання двох каналів | 256 МБ на канал | 128 МБ на канал | ||||
| вимірювання трьох або чотирьох каналів | 256 кБ на канал | 64 МБ на канал | ||||
| Роздільна здатність 12, 14, 16 біт | вимірювання одного каналу | 512 кБ на канал | 128 МБ на канал | |||
| вимірювання двох каналів | 256 кБ на канал | 64 МБ на канал | ||||
| вимірювання трьох або чотирьох каналів | 128 кБ на канал | 32 МБ на канал | ||||
| Тригер | ||||||
| Система | цифрова, 2 рівні | |||||
| Джерело | CH1, CH2, CH3, CH4, OR, цифрове зовнішнє | |||||
| Режими тригера | Висхідний фронт, спадний фронт, будь-який фронт всередині вікна, за межами вікна, вхід у вікно, вихід з вікна (часові умови лише на CH1) ширина імпульсу (лише на CH1) інтервал (лише на CH1) |
|||||
| Регулювання рівня | 0 до 100% від повної шкали | |||||
| Регулювання гістерезису | 0 до 100% від повної шкали | |||||
| Роздільна здатність | 0,006% (14, 16 біт) / 0,025% (12 біт) | |||||
| Попередній тригер | 0 до обраної довжини запису, роздільна здатність 1 вибірка | |||||
| Посттригер | 0 до обраної довжини запису, роздільна здатність 1 вибірка | |||||
| Утримання тригера | від 0 до 63 MSamples, роздільна здатність 1 вибірка | |||||
| Затримка тригера | 0 до 8 GSamples, роздільна здатність 1 вибірка | |||||
| Цифровий зовнішній тригер | вхід: роз'єм розширення, піни 1 і 2 діапазон: 0 до 2,5 В (TTL) зчеплення: DC |
|||||
| Фазове тремтіння | ≤1 вибірка | |||||
| Синхронізація декількох приладів | ||||||
| Синхронізація через CMI (доступна, коли всі прилади під'єднані через USB) | ||||||
| Максимальна кількість приладів | обмежена кількістю доступних USB-портів | |||||
| Точність синхронізації | 0 ppm | |||||
| Інтерфейс CMI | 2x, CMI 1, CMI 2 | |||||
| Необхідний кабель з'єднання | кабель CMI TP-C50H | |||||
| Максимальна довжина кабелю | 50 см | |||||
| Синхронізація через WCMI (доступна, коли всі прилади під'єднані через USB, LAN і WiFi) | ||||||
| Максимальна кількість інструментів | не обмежена | |||||
| Необхідний модуль зв'язку | WCMI - 8, WCMI - 9 | |||||
| Точність тактової синхронізації | ≤ 1 ppm, типово ≤ 0.2 ppm | |||||
| Рівень тремтіння тригера за частоти дискретизації1 | ||||||
| ≤ 1 МВиб/с | > 1 МВиб/с | |||||
| 2 × "5" | ≤ ±2 вибірки | ≤ ±2 мкс | ||||
| "5" і "6" | ||||||
| Джерело тригера "5" | ≤ ±2 вибірки | ≤ ±2 мкс | ||||
| Джерело тригера "6" | ≤ ±8 вибірок | ≤ ±8 мкс | ||||
| 2 × "6" | ≤ ±8 вибірок | ≤ ±8 мкс | ||||
| "5" = WiFiScope WS5 або Handyscope HS5 "6" = WiFiScope WS6 DIFF, WiFiScope WS6, Handyscope HS6 DIFF, Handyscope HS6, ATS610004DW-XMSG, ATS610004D-XMSG, ATS605004DW-XMS або ATS605004D-XMS |
||||||
| Калібрування щупа | ||||||
| Вихід | Контакти роз'єму розширення 3 (сигнал) і 6 (земля) | |||||
| Сигнал | Прямокутна форма | |||||
| Рівень | -1 В до 1 В | |||||
| Частота | 1 кГц | |||||
| Інтерфейс | ||||||
| Інтерфейс | USB 3.0 SuperSpeed (5 Гбіт/с); (сумісний з USB 2.0 HighSpeed) | |||||
| Живлення | ||||||
| Живлення | Від USB-порта або зовнішнього джерела | |||||
| Споживання | 5 ВDC 1200 мА макс. | |||||
| Зовнішнє живлення | Від другого USB-порта або адаптера живлення | |||||
| Фізичні параметри | ||||||
| Габарити | 25 мм × 170 мм × 140 мм | |||||
| Вага | 500 г | |||||
| Довжина USB-кабелю | 1,8 м | |||||

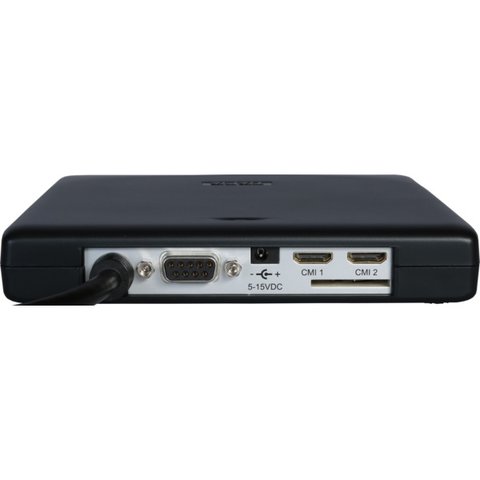

| Роз'єми входу/виходу | ||||||

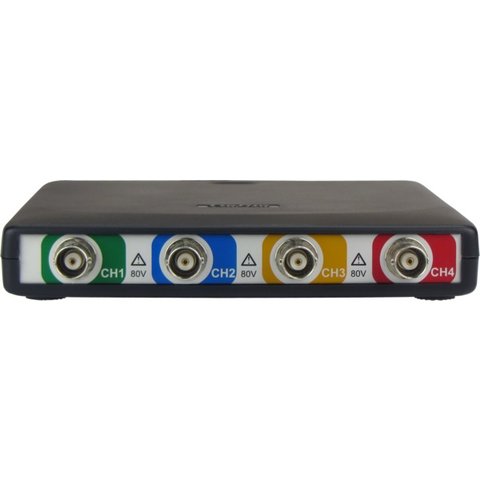

| Канали 1, 2, 3, 4 | BNC, гніздо | |||||
| USB | Фіксований кабель з USB 3.0 тип A роз'ємом, 1,8 м | |||||
| Роз'єм розширення | D-sub 9 pins female | |||||
| Живлення | Роз'єм живлення 3,5 мм | |||||
| Роз'єми входу/виходу CMI | 2 роз'єми HDMI типу C | |||||
| Вимоги до системи | ||||||
| Під'єднання до ПК | USB 2.0, USB 3.0 або USB 3.1 | |||||
| Операційна система | Windows 10 / 11, 64 біта; Linux (через libtiepie-hw SDK) | |||||
| Умови навколишнього середовища | ||||||
| Експлуатація | Температура: 20°C до 25°C Відносна вологість: 10% до 90%, без конденсації |
|||||
| Зберігання | Температура: -20°C до 70°C Відносна вологість: 5% до 95%, без конденсації |
|||||
| Сертифікація та відповідність | ||||||
| Відповідність маркуванню CE | Так | |||||
| Відповідність RoHS | Так | |||||
| EN 55011:2009/A1:2010 | Так | |||||
| EN 55022:2006/A1:2007 | Так | |||||
| EN 61000-6-1:2007 | Так | |||||
| EN 61000-6-3:2007 | Так | |||||
| Додаткове ПЗ (можна придбати окремо) | ||||||
| Розширена пам'ять (до 256 МБ на канал) | ||||||
| Тестер попередньої відповідності ЕМС | ||||||
| ПЗ для перевірки з'єднання SureConnect | ||||||
| Гарантія на 5 років | ||||||
Посібник користувача
Завантажити посібник з експлуатації TiePie Handyscope HS6-200 (англ.).
Завантажити посібник з ПЗ для TiePie Handyscope HS6-200 (англ.).
Програмне забезпечення
Завантажити програмне забезпечення для TiePie Handyscope HS6-200.
Завантажити драйвери для TiePie Handyscope HS6-200.

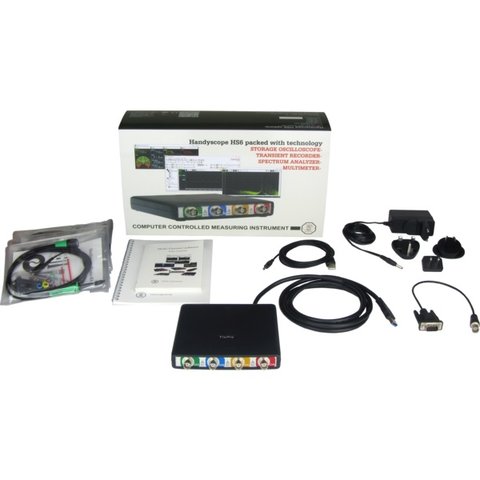

Комплектація
- Цифровий осцилограф TiePie Handyscope HS6-200 — 1 шт.
- Щупи 1:1-1:10 - HP-3250I — 4 шт.
- Блок живлення Handyscope / WiFiScope — 1 шт.
- Зовнішній кабель живлення для порта USB — 1 шт.
- Компенсаційний кабель для давача TP-DB9-BNC-30 — 1 шт.
