Цифровий осцилограф TiePie Handyscope HS5-540
Код: 919135
Цифровий осцилограф TiePie Handyscope HS5-540
Все про товар
Опис
Характеристики
Доставка
Оплата
Гарантія
112549.49 ₴
Все про товар
Новинка
5 кг Гарантія: 12 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
Високошвидкісний 14-бітний USB-осцилограф з функцією генератора сигналів до 40 МГц і низькими спотвореннями, що ідеально підходить для точних вимірювань Читати далі
112549.49 ₴
Опис
TiePie Handyscope HS5-540 – це потужний високошвидкісний цифровий двоканальний USB-осцилограф з максимальною частотою дискретизації 500 Мвиб/с та роздільною здатністю 14 біт, що також виконує функції аналізатора спектра, генератора сигналів, реєстратора даних, мультиметра та аналізатора протоколів завдяки програмному забезпеченню Multi Channel.
Вбудований генератор з регульованою частотою дискретизації (до 240 МГц), що працює за унікальною технологією CDS (Constant Data Size), вирізняється рекордно низьким рівнем нелінійних спотворень: менш ніж -85 дБ на частоті сигналу 100 кГц. Генератор здатний створювати сигнали синусоїдальної, прямокутної або трикутної форми частотою від 1 мкГц до 40 МГц у діапазоні напруг ±12 В. Точність встановлення часу генератора – 1 ppm, час наростання (спаду) імпульсу – 8 нс.
Сімейство двоканальних USB-осцилографів Handyscope HS5 з функцією генератора поєднує високу швидкість вимірювань, високу роздільну здатність і значний обсяг пам'яті, достатній для більшості застосувань. Моделі цього ряду можуть бути синхронізовані з іншими осцилографами за допомогою інтерфейсу CMI для створення багатоканального вимірювального приладу.
Особливості
- Швидкість дискретизації до 500 МВиб/с для захоплення швидких змін сигналів
- Висока роздільна здатність (12, 14 і 16 біт) для детального аналізу навіть найменших деталей сигналу
- Об'єм пам'яті 64 МБ (опція) на канал дає змогу захоплювати довготривалі сигнали та проводити глибокий аналіз
- Вбудований генератор з частотою до 40 МГц генерує точні та стабільні сигнали
- Можливість синхронізації декількох приладів HS5 в єдину систему для складних вимірювань (функція CMI (Combined Measurement Interface))
- Програмне забезпечення Multi Channel пропонує широкий спектр функцій, зокрема, аналіз спектра, генератор сигналів, реєстрацію даних тощо
- Можливість індивідуального налаштування графіків і відображення даних
- Швидке налаштування типових вимірювань (Quick Setup)
- Функція SureConnect: миттєва перевірка наявності контакту між щупом і досліджуваною точкою (опція)
- Функція SafeGround: безпечне заземлення під час вимірювань
- Функція WCMI (Wireless Multi Instrument Synchronization Module): бездротова синхронізація приладів на відстані до 400 метрів
- Якісна збірка та довговічність
- Просте у використанні програмне забезпечення
- Інтуїтивний інтерфейс для ефективної роботи
Технічні характеристики
| Система збору даних | |||||
|---|---|---|---|---|---|
| Кількість каналів введення | 2 аналогові | ||||
| CH1, CH2 | BNC, гніздо | ||||
| Тип | З одним входом | ||||
| Роздільна здатність | Вибирається користувачем у ПЗ Стандратна: 8, 12, 14 біт Покращена: 16 біт |
||||
| Точність DC | 0,25 % (типово 0,1 %) від повної шкали ± 1 LSB | ||||
| Шум | CH1 | CH2 | |||
| 325 мкВ RMS (діапазон 200 мВ, 12 біт, 50 МВиб/с) 90 мкВ RMS (діапазон 200 мВ, 16 біт, 6,25 МВиб/с) |
220 мкВ RMS (діапазон 200 мВ, 12 біт, 50 МВиб/с) 70 мкВ RMS (діапазон 200 мВ, 16 біт, 6,25 МВиб/с) |
||||
| Діапазони (повна шкала) | ±200 мВ ±400 мВ ±800 мВ |
±2 В ±4 В ±8 В |
±20 В ±40 В ±80 В |
||
| Режим входу | AC/DC | ||||
| Опір | 1 МОм / 25 пФ ± 1% | ||||
| Максимальна напруга | 200 В (DC + пікова AC <10 кГц) | ||||
| Максимальна напруга за використання щупа 1:10 | 600 В (DC + пікова AC < 10 кГц) | ||||
| Смуга пропускання (-3дБ) за 75% від повної шкали вхідного сигналу | CH1 | CH2 | |||
| 250 МГц | 100 МГц | ||||
| Гранична частота під'єднання за змінним струмом (-3 дБ) | ±1,5 Гц | ||||
| ПЗ SureConnect | Доступно як опція Максимальна напруга на з'єднанні: 200 В (DC + пікова AC <10 кГц) |
||||
| Вимірювання опору (доступне як опція) | |||||
| Діапазони (повна шкала) | 100 Ом 200 Ом 500 Ом |
1 кОм 2 кОм 5 кОм |
10 кОм 20 кОм 50 кОм |
100 кОм 200 кОм 500 кОм |
1 МОм 2 МОм |
| Точність | 1% від повної шкали | ||||
| Час відгуку (до 95%) | < 10 мкс | ||||
| Максимальна частота дискретизації | HS5-540 | HS5-530 | HS5-220 | HS5-110 | HS5-055 |
| 8/12 біт, один канал | 500 МВиб/с | 500 МВиб/с | 200 МВиб/с | 100 МВиб/с | 50 МВиб/с |
| 8/12 біт, два канали | 200 МВиб/с | 200 МВиб/с | 100 МВиб/с | 50 МВиб/с | 20 МВиб/с |
| 14 біт | 100 МВиб/с | 100 МВиб/с | 50 МВиб/с | 20 МВиб/с | 10 МВиб/с |
| 16 біт | 6,25 МВиб/с | 6,25 МВиб/с | 3,125 МВиб/с | 1,25 МВиб/с | 625 кВиб/с |
| Максимальна швидкість передачі даних | HS5-540 | HS5-530 | HS5-220 | HS5-110 | HS5-055 |
| 8 біт, один канал | 40 МВиб/с | 40 МВиб/с | 20 МВиб/с | 10 МВиб/с | 4 МВиб/с |
| 8 біт, два канали | 20 МВиб/с | 20 МВиб/с | 10 МВиб/с | 5 МВиб/с | 2 МВиб/с |
| 12/14 біт, один канал | 20 МВиб/с | 20 МВиб/с | 10 МВиб/с | 5 МВиб/с | 2 МВиб/с |
| 12/14 біт, два канали | 10 МВиб/с | 10 МВиб/с | 5 МВиб/с | 2 МВиб/с | 1 МВиб/с |
| 16 біт | 6,25 МВиб/с | 6,25 МВиб/с | 3,125 МВиб/с | 1,25 МВиб/с | 625 кВиб/с |
| Пам'ять | Стандарт | Дод. опція | |||
| Один канал | 256 кБ на канал | 64 МБ на канал | |||
| Два канали | 128 кБ на канал | 32 МБ на канал | |||
| Джерело тактової частоти вибірки | |||||
| Внутрішнє | TCXO Точність: ± 0.0001 % Стабільність: ± 1 ppm за 0°C до 55°C Старіння генератора розгортки: ±1 ppm/рік |
||||
| Зовнішнє | LVDS, на допоміжних роз'ємах Діапазон вхідних частот: 10 МГц ± 1% |
||||
| Тригер | |||||
| Система | цифрова, 2 рівні | ||||
| Джерело | CH1, CH2, OR, цифровий зовнішній запуск генератора, новий період генератора, зупинка генератора |
||||
| Режими тригера | висхідний фронт, спадний фронт, будь-який фронт усередині вікна, за межами вікна, вхід у вікно, вихід із вікна ширина імпульсу |
||||
| Регулювання рівня | 0 до 100% від повної шкали | ||||
| Регулювання гістерезису | 0 до 100% від повної шкали | ||||
| Роздільна здатність | 0,006 % (14, 16 біт) / 0,025 % (12 біт) | ||||
| Попередній тригер | 0 до обраної довжини запису, роздільна здатність 1 вибірка | ||||
| Посттригер | 0 до обраної довжини запису, роздільна здатність 1 вибірка | ||||
| Утримання тригера | від 0 до 63 MSamples, роздільна здатність 1 вибірка | ||||
| Затримка тригера | від 0 до 16 GSamples, роздільна здатність 1 вибірка | ||||
| Сегментований тригер | Лише для моделей з опцією розширеної пам'яті, доступною через libtiepie-hw SDK Максимальна кількість сегментів: 1024 Мінімальна довжина сегмента: 1 вибірка Максимальна довжина сегмента: 32 М / кількість сегментів, 64 M / кількість сегментів, що вимірюють один канал Час повторного запуску тригера: залежить від частоти вибірки, <700 нс на максимальній частоті вибірки |
||||
| Цифровий зовнішній тригер | Вхід: контактні штирі роз'єму розширення 1, 2 і 3 Діапазон: 0 до 2,5 В (TTL) Зв'язок: DC |
||||
| Фазове тремтіння | Залежить від джерела і частоти вибірки: Джерело = канал: ≤ 1 вибірка Джерело = зовнішній або генератор: - Частота вибірки = 500 мс/с: ≤ 8 вибірок - Частота вибірки < 500 Мса/с: ≤ 4 вибірки - Частота вибірки ≤ 100 мс/с: ≤ 1 вибірка |
||||
| Генератор довільних форм (AWG) (незалежний від системи збору даних) | |||||
| Форми сигналів | Стандартні: синус, квадрат, трикутник, імпульс, шум, постійний струм (DC) | ||||
| Характеристики сигналів | |||||
| Синусоїдальний сигнал | HS5-540 | HS5-530 | HS5-220 | HS5-110 | HS5-055 |
| Частотний діапазон | 1 мкГц - 40 МГц | 1 мкГц - 30 МГц | 1 мкГц - 20 МГц | 1 мкГц - 10 МГц | 1 мкГц - 5 МГц |
| Нерівномірність амплітудної характеристики (відносно 1 кГц) | |||||
| < 100 кГц | ±0,1 дБ | ||||
| < 5 МГц | ±0,15 дБ | ||||
| < 20 МГц | ±0,3 дБ (амплітуда ≤ 11 В (22 Впп)) | ||||
| < 30 МГц | ±0,4 дБ (амплітуда ≤ 9 В (18 Впп)) | ||||
| < 40 МГц | ±1 дБ (амплітуда ≤ 7,5 В (15 Впп)) | ||||
| Сторонні (не гармонійні) перешкоди | |||||
| < 100 кГц | -75 дБc | ||||
| 100 кГц - 1 МГц | -70 дБc | ||||
| 1 МГц - 10 МГц | -60 дБc | ||||
| 10 МГц - 15 МГц | -55 дБc | ||||
| 15 МГц - 20 МГц | -45 дБc | ||||
| 20 МГц - 30 МГц | -35 дБc | ||||
| 30 МГц - 40 МГц | -30 дБc | ||||
| Квадратний сигнал | HS5-540 | HS5-530 | HS5-220 | HS5-110 | HS5-055 |
| Частотний діапазон | 1 мкГц - 30 МГц | 1 мкГц - 30 МГц | 1 мкГц - 20 МГц | 1 мкГц - 10 МГц | 1 мкГц - 5 МГц |
| Час наростання/спаду | < 8 нс | ||||
| Перерегулювання | < 1% | ||||
| Змінна тривалість робочого циклу | 0,01% до 99,99% | ||||
| Асиметрія | 0% періоду + 5 нс (за 50% робочого циклу) | ||||
| Рівень тремтіння (середньоквадратичний) | < 50 пс | ||||
| Трикутний сигнал | HS5-540 | HS5-530 | HS5-220 | HS5-110 | HS5-055 |
| Частотний діапазон | 1 мкГц - 30 МГц | 1 мкГц - 30 МГц | 1 мкГц - 20 МГц | 1 мкГц - 10 МГц | 1 мкГц - 5 МГц |
| Нелінійність (від пікового виходу) | < 0,01% | ||||
| Симетрія | 0% - 100 %, крок 0,1% | ||||
| Імпульсний сигнал | |||||
| Період | від 100 нс до 1000 с | ||||
| Ширина імпульсу | від 15 нс до 1000 с | ||||
| Змінний час наростання | від 8 нс до 1 с | ||||
| Перерегулювання | < 1% | ||||
| Рівень тремтіння (середньоквадратичний) | < 50 пс | ||||
| Шумовий сигнал | |||||
| Смуга пропускання (типова) | 30 МГц | ||||
| Довільні форми | HS5-540 | HS5-530 | HS5-220 | HS5-110 | HS5-055 |
| Частотний діапазон | 0,4 нГц - 30 МГц | 0,4 нГц - 30 МГц | 0,4 нГц - 20 МГц | 0,4 нГц - 10 МГц | 0,4 нГц - 5 МГц |
| Максимальна частота дискретизації | 240 МВиб/с | 240 МВиб/с | 200 МВиб/с | 100 МВиб/с | 50 МВиб/с |
| Довжина | Стандарт: від 1 до 256 Кб Опція: від 1 до 64 Мб |
||||
| Час наростання/спаду | < 8 нс | ||||
| Нелінійність (від пікового виходу) | < 0,01 % | ||||
| Час встановлення | < 8 нс до 10 % кінцевого значення | ||||
| Рівень тремтіння (середньоквадратичний) | < 50 пс | ||||
| Загальні характеристики | |||||
| Кількість вихідних каналів | 1 аналоговий, BNC, гніздо | ||||
| Роздільна здатність ЦАП | 14 біт | ||||
| Діапазон вихідних значень | частота ≤ 10 МГц | частота ≤ 20 МГц | частота ≤ 30 МГц | частота ≤ 40 МГц | |
| За розімкнутого кола | від -12 до +12 В (24 Впп) | від -11 до +11 В (22 Впп) | від -9 до +9 В (18 Впп) | від -7,5 до +7,5 В (15 Впп) | |
| Амплітуда | |||||
| Діапазони (за розімкнутого кола) | 0,12 В (0,24 Впп) | 1,2 В (2,4 Впп) | 12 В (24 Впп) | ||
| Роздільна здатність | 12 біт | ||||
| Точність | 0,4% від діапазону | ||||
| Зсув постійної складової | |||||
| Діапазон | від -12 до +12 В за розімкнутого кола | ||||
| Роздільна здатність | 12 біт | ||||
| Точність | 0,4% від діапазону | ||||
| Рівень шуму | |||||
| Діапазон 0,12 В | 900 мкВ (середньоквадратичне значення) | ||||
| Діапазон 1,2 В | 1,3 мВ (середньоквадратичне значення) | ||||
| Діапазон 12 В | 1,5 мВ (середньоквадратичне значення) | ||||
| Режим входу | DC | ||||
| Опір | 50 Ом | ||||
| Захист від перевантаження | Вихід автоматично вимикається в разі перевантаження. Прилад може витримувати коротке замикання на землю необмежену кількість часу | ||||
| Пакетний сигнал | |||||
| Форми сигналів | Синус, квадрат, трикутник, шум, довільна | ||||
| Кількість | від 1 до 65535 | ||||
| Тригер | Програмний, зовнішній | ||||
| Функція розгортки | доступна на моделях з розширеною пам'яттю | ||||
| Форми сигналів | Синус, квадрат, трикутник | ||||
| Тип | Лінійний, логарифмічний | ||||
| Напрямок | Вгору, вниз | ||||
| Тригер | Програмний, зовнішній | ||||
| Системні характеристики | |||||
| Система | Фіксований розмір даних | ||||
| Пам'ять | Стандартно: 256 кБ Опція: 64 МБ |
||||
| Режими роботи | безперервний, тригерний, шлюзований | ||||
| Максимальна частота дискретизації | HS5-540 | HS5-530 | HS5-220 | HS5-110 | HS5-055 |
| 240 МВиб/с | 240 МВиб/с | 200 МВиб/с | 100 МВиб/с | 50 МВиб/с | |
| Джерело синхронізації | Внутрішній TCXO | ||||
| Точність | ±0,0001 % | ||||
| Стабільність | ±1 ppm за температури від 0°C до +55°C | ||||
| Старіння генератора розгортки | ±1 ppm/рік | ||||
| Синхронізація декількох приладів | |||||
| Синхронізація через CMI (доступна, коли всі інструменти під'єднані через USB) | |||||
| Максимальна кількість інструментів | обмежена кількістю доступних USB-портів | ||||
| Точність синхронізації | 0 ppm | ||||
| Інтерфейс CMI | 2x, CMI 1, CMI 2 | ||||
| Необхідний з'єднувальний кабель | кабель CMI TP-C50H | ||||
| Максимальна довжина кабелю | 50 см | ||||
| Синхронізація через WCMI (доступна, коли всі інструменти під'єднані через USB, LAN і WiFi) | |||||
| Максимальна кількість інструментів | не обмежена | ||||
| Необхідний модуль зв'язку | WCMI - 8, WCMI - 9 | ||||
| Точність тактової синхронізації | ≤ 1 ppm, типово ≤ 0,2 ppm | ||||
| Рівень тремтіння тригера за частоти дискретизації1 | ≤ 1 МВиб/с | > 1 МВиб/с | |||
| 2 × "5" | ≤ ±2 вибірки | ≤ ±2 мкс | |||
| "5" и "6" | |||||
| Источник триггера "5" | ≤ ±2 вибірки | ≤ ±2 мкс | |||
| Источник триггера "6" | ≤ ±8 вибірок | ≤ ±8 мкс | |||
| 2 × "6" | ≤ ±8 вибірок | ≤ ±8 мкс | |||
| "5" = WiFiScope WS5 або Handyscope HS5 "6" = WiFiScope WS6 DIFF, WiFiScope WS6, Handyscope HS6 DIFF, Handyscope HS6, ATS610004DW-XMSG, ATS610004D-XMSG, ATS605004DW-XMS або ATS605004D-XMS |
|||||
| Інтерфейси | |||||
| Інтерфейс | USB 2.0 High Speed (480 Мбіт/с); сумісний з USB 1.1 Full Speed (12 Мбіт/с) і USB 3.0 | ||||
| Споживання енергії | |||||
| Живлення | Від USB-порту або зовнішнього входу | ||||
| Споживання | 5 В постійного струму, максимум 2000 мА | ||||

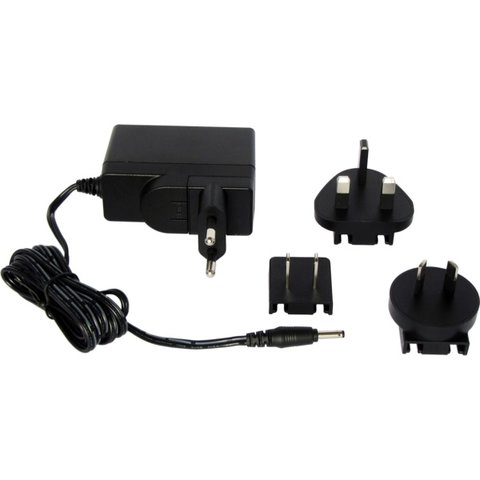

| Зовнішнє живлення | Від другого USB-порту або адаптера живлення | ||||
| Фізичні параметри | |||||
| Габарити | 25 мм × 170 мм × 140 мм | ||||
| Вага | 430 г | ||||
| Довжина USB-кабелю | 1,8 м | ||||

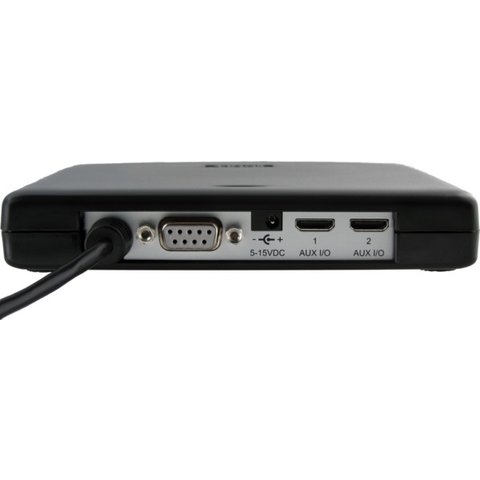

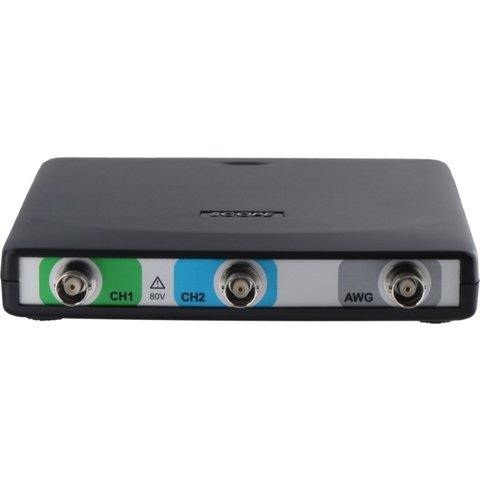

| Роз'єми входу/виходу | |||||
| Канали 1 і 2 | BNC, гніздо | ||||
| Генератор | BNC, гніздо | ||||
| USB | Фіксований кабель із роз'ємами USB 2.0 і USB 1.1 типу A, довжиною 1,8 м | ||||
| Роз'єм-перехідник | D-sub на 9 контактів (розетка) | ||||
| Живлення | Роз'єм живлення 3,5 мм | ||||
| Додаткові роз'єми I/O | 2 роз'єми HDMI типу C | ||||
| Вимоги до системи | |||||
| Під'єднання до ПК | USB 1.1, USB 2.0 або новіше | ||||
| Операційна система | Windows 10 / 11, 32 і 64 біти, Linux (через libtiepie-hw SDK) | ||||
| Умови навколишнього середовища | |||||
| Експлуатація | Температура: 0 до 55°C Відносна вологість: 10% до 90%, без конденсації |
||||
| Зберігання | Температура: -20°C до 70°C Відносна вологість: 5% до 95%, без конденсації |
||||
| Сертифікації та відповідності | |||||
| Відповідність маркуванню CE | Так | ||||
| Відповідність RoHS | Так | ||||
| EN 55011:2009/A1:2010 | Так | ||||
| EN 55022:2006/A1:2007 | Так | ||||
| EN 61000-6-1:2007 | Так | ||||
| EN 61000-6-3:2007 | Так | ||||
| Додаткове ПЗ (купується окремо) | |||||
| Розширена пам'ять | |||||
| ПЗ для перевірки з'єднання SureConnect | |||||
| Гарантія на 5 років | |||||
Посібник користувача
Завантажити посібник з експлуатації TiePie Handyscope HS5-540 (англ.).
Завантажити посібник з ПЗ для TiePie Handyscope HS5-540 (англ.).
Програмне забезпечення
Завантажити програмне забезпечення для TiePie Handyscope HS5-540.
Завантажити драйвери для TiePie Handyscope HS5-540.

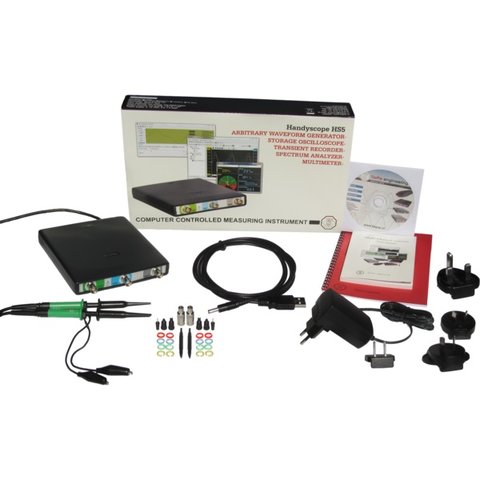

Комплектація

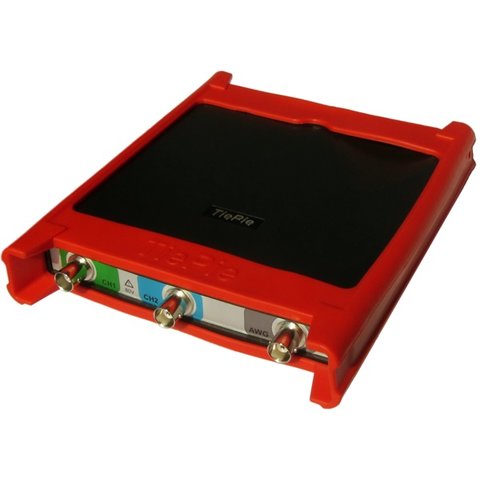

- Цифровий осцилограф TiePie Handyscope HS5-540 — 1 шт.

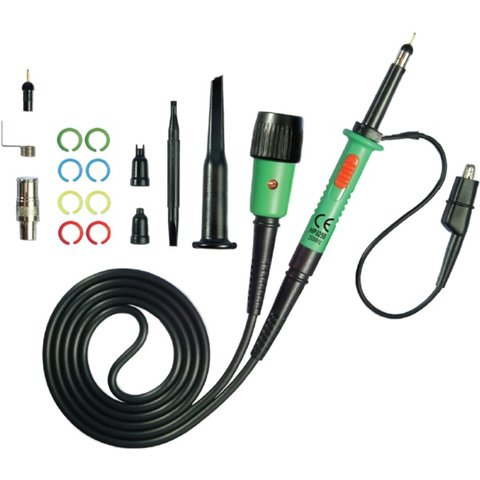

- Щупи 1:1-1:10 - HP-3250I — 2 шт.
- Блок живлення Handyscope / WiFiScope — 1 шт.
- Зовнішній кабель живлення для USB-порта — 1 шт.
- Посібник користувача — 1 шт.
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
Копіювання матеріалів з сайту masteram.com.ua дозволяється лише за умови зазначення авторства та розміщення зворотного текстового посилання на кожен скопійований контент.
Характеристики
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Діагональ екрану |
|
| Об'єм пам'яті |
|
Відгуки клієнтів
Порівняти
Не обрано товарів для порівняння
Порівняти
