Цифровий осцилограф TiePie Handyscope HS4-DIFF-25
Код: 919141
Цифровий осцилограф TiePie Handyscope HS4-DIFF-25
Все про товар
Опис
Характеристики
Доставка
Оплата
Гарантія
107499.57 ₴
Все про товар
Новинка
5 кг Гарантія: 12 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
4-канальний диференціальний USB-осцилограф з максимальною швидкістю дискретизації 25 Мвиб/с і пам'яттю 128 Кб на канал. Постачається з ПЗ Multi Channel oscilloscope. Читати далі
107499.57 ₴
Опис
TiePie Handyscope HS4-DIFF-25 – це 4-канальний диференціальний USB-осцилограф з максимальною швидкістю дискретизації 25 Мвиб/с і пам'яттю 128 Кб на канал. Диференціальні вхідні канали дають змогу безпечно проводити вимірювання без ризику короткого замикання через осцилограф. Осцилограф оснащений універсальним програмним забезпеченням Multi Channel oscilloscope, з яким прилад також виконує функції аналізатора спектра, реєстратора даних, мультиметра та аналізатора протоколів.
Особливості
- Диференціальні входи: ізоляція між входами дозволяє вимірювати напругу між двома точками в колі без ризику короткого замикання, що особливо важливо під час роботи з високовольтними пристроями
- Висока швидкість потокової передачі: пристрій здатний виконувати безперервні потокові вимірювання як реєстратор даних. Це створює безперервний потік даних на комп'ютер. Дані можуть бути зображені на екрані та/або збережені на диск
- Об'єднання декількох Handyscope HS4 DIFF: можливість з'єднати кілька осцилографів, щоб збільшити кількість вимірюваних каналів і розширити сферу застосування приладу, наприклад, для одночасного вимірювання сигналів у різних частинах пристрою
- Гнучкі можливості зображення сигналів: дозволяє одночасно аналізувати кілька сигналів у різних форматах і налаштовувати зовнішній вигляд графіків під різні вимоги
- Інтуїтивно зрозумілий інтерфейс: простий і зручний інтерфейс з великими кнопками для швидкого доступу до налаштувань
- Автоматичні вимірювання: здійснює широкий спектр автоматичних вимірювань параметрів сигналів, що значно спрощує аналіз даних
- Функціональність мультиметра: дозволяє використовувати прилад як мультиметр для вимірювання основних параметрів сигналу, як-от напруга, струм, частота тощо.
Технічні характеристики
| Система збирання даних | ||||
| Кількість вхідних каналів | 4 аналогових | |||
| Канали Ch1, Ch2, Ch3, Ch4 | Ізольований BNC, розетка | |||
| Тип | Диференційований | |||
| Роздільна здатність | Вибирається користувачем у програмному забезпеченні основне: 12 біт, покращене: 14, 16 біт |
|||
| Точність | 0,3% повної шкали ± 1 LSB | |||
| Шум | 135 мкВrms (діапазон 200 мВ, 12 біт, 50 Мвиб/с) 50 мкВrms (діапазон 200 мВ, 16 біт, 195 квиб/с) |
|||
| Діапазони (повна шкала) | ±200 мВ ±400 мВ ±800 мВ |
±2 В ±4 В ±8 В |
±20 В ±40 В ±80 В |
|
| Режими входу | AC/DC | |||
| Опір | 2 МОм / 40 пФ | |||
| Максимальна вхідна напруга (у всіх діапазонах) | ±200 В (DC + AC пік <10 кГц) з атенюатором 1:10 ±300 В (DC + AC пік <10 кГц) |
|||
| Максимальна синфазна напруга | у діапазоні від 200 мВ до 800 мВ: 2 В у діапазоні від 2 В до 8 В: 20 В у діапазоні від 20 В до 80 В: 200 В |
|||
| Коефіцієнт пригнічення синфазного сигналу | -48 дБ | |||
| Смуга пропускання (-3 дБ) | DC до 50 МГц максимум | |||
| Гранична частота AC-зв'язку | 1 Гц | |||
| Ізоляція каналів | 500 В | |||
| Розв'язка каналів | -80 дБ | |||
| Максимальна частота дискретизації | HS4 DIFF-50 | HS4 DIFF-25 | HS4 DIFF-10 | HS4 DIFF-5 |
|---|---|---|---|---|
| 12 біт | 50 Мвиб/с | 25 Мвиб/с | 10 Мвиб/с | 5 Мвиб/с |
| 14 біт | 3,125 Мвиб/с | 3,125 Мвиб/с | 3,125 Мвиб/с | 3,125 Мвиб/с |
| 16 біт | 195,3 квиб/с | 195,3 квиб/с | 195,3 квиб/с | 195,3 квиб/с |
| Максимальна швидкість потокової передачі | HS4 DIFF-50 | HS4 DIFF-25 | HS4 DIFF-10 | HS4 DIFF-5 |
| 12 біт | 500 квиб/с | 250 квиб/с | 100 квиб/с | 50 квиб/с |
| 14 біт | 480,8 квиб/с | 250 квиб/с | 99,2 квиб/с | 50 квиб/с |
| 16 біт | 195,3 квиб/с | 195,3 квиб/с | 97,7 квиб/с | 48,8 квиб/с |
| Джерело тактової частоти АЦП | ||||
| Внутрішнє | Кварцовий генератор Точність: ±0,01 % Стабільність: ±100 ppm за температури від -40 °C до +85 °C Старіння генератора розгортки: ±5 ppm/рік |
|||
| Зовнішнє | На зовнішньому роз'ємі Напруга: 3,3 В TTL, сумісна з 5 В TTL Діапазон частот: 95 МГц до 105 МГц |
|||
| Пам'ять | 128 К точок на канал | |||
| Тригер | ||||
| Система | Цифрова, 2 рівні | |||
| Джерело | CH1, CH2, CH3, CH4, OR, цифрове зовнішнє | |||
| Режими тригера | висхідний фронт, спадний фронт, усередині вікна, за межами вікна | |||
| Регулювання рівня | 0 до 100% від повної шкали | |||
| Регулювання гістерезису | 0 до 100% від повної шкали | |||
| Роздільна здатність | 0,025 % (12 біт) | |||
| Попередній тригер | від 0 до 131071 вибірок, роздільна здатність 1 вибірка | |||
| Посттригер | від 0 до 131071 вибірок, роздільна здатність 1 вибірка | |||
| Затримка тригера | від 0 до 1048576 вибірок, роздільна здатність 1 вибірка | |||
| Цифровий зовнішній тригер | Вхід: роз'єм розширення Діапазон: 0 до 3,3 В (максимум 5 В) Зв'язок: DC |
|||
| Інтерфейс | ||||
| Інтерфейс | USB 2.0 High Speed (480 Мбіт/с); (сумісний з USB 1.1 Full Speed (12 Мбіт/с) і USB 3.0) | |||
| Живлення | ||||
| Живлення від порту USB | максимум 500 мА, 2,5 Вт | |||
| Живлення через зовнішній вхід живлення / роз'єм розширення | максимум 1500 мА, 7,5 Вт мінімальна напруга: 4,5 В постійного струму максимальна напруга: 14 В постійного струму |
|||
| Габарити | ||||
| Габарити | 25 мм × 170 мм × 140 мм | |||
| Вага | 460 г | |||
| Довжина кабелю | 1,8 м | |||
| Вага з пакуванням | близько 3 кг | |||
| Вхідні роз'єми | ||||
| Канали 1...4 | ізольовані BNC, розетка | |||
| USB | фіксований кабель із роз'ємом USB 2.0 і USB 1.1 типу A | |||
| Роз'єм розширення | D-sub 25-контактний, гніздо | |||
| Системні вимоги | ||||
| Під'єднання вводу/виводу до ПК | USB 2.0 High Speed (480 Мбіт/с); (сумісний з USB 1.1 Full Speed (12 Мбіт/с) і USB 3.0) | |||
| Операційна система | Windows 10 / 11 і Linux (через SDK libtiepie-hw) | |||
| Умови навколишнього середовища | ||||
| Експлуатація | температура: від 0 до 55 °C відносна вологість: від 10 до 90% без конденсації |
|||
| Зберігання | температура: від -20 до 70 °C відносна вологість: від 5 до 95% без конденсації |
|||
| Сертифікати та відповідності | ||||
| Відповідність маркуванню CE | так | |||
| RoHS | так | |||
| Додаткове ПЗ (можна придбати окремо) | ||||
| Гарантія на 5 років | ||||
Посібник користувача
Завантажити посібник з експлуатації TiePie Handyscope HS4-DIFF-25 (англ.).
Завантажити посібник з ПЗ для TiePie Handyscope HS4-DIFF-25 (англ.).
Програмне забезпечення
Завантажити програмне забезпечення для TiePie Handyscope HS4-DIFF-25
Завантажити драйвери для TiePie Handyscope HS4-DIFF-25.

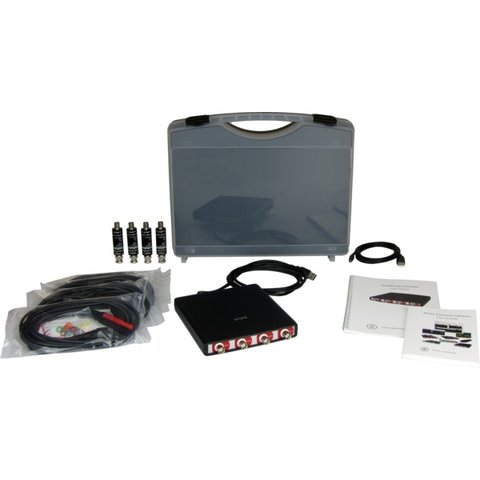

Комплектація
- Цифровий осцилограф TiePie Handyscope HS4-DIFF-25 — 1 шт.

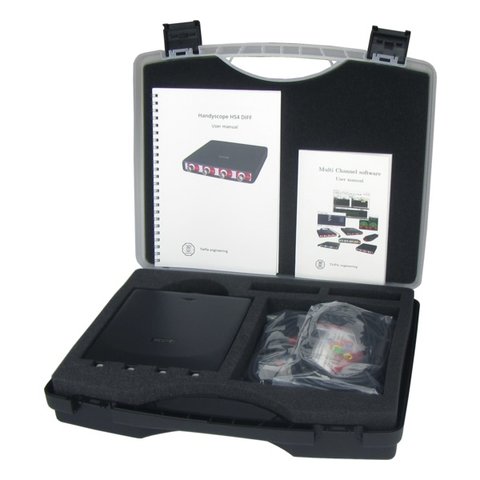

- Кейс для перенесення — 1 шт.

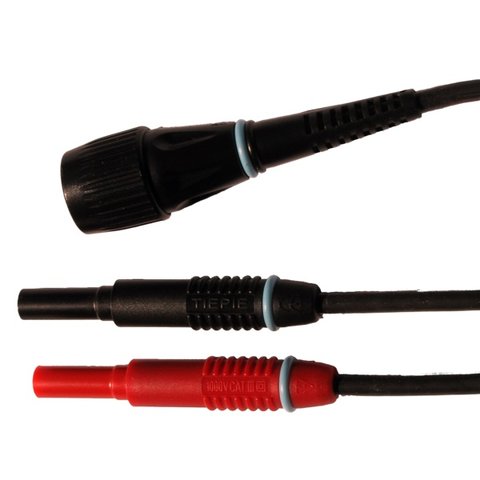

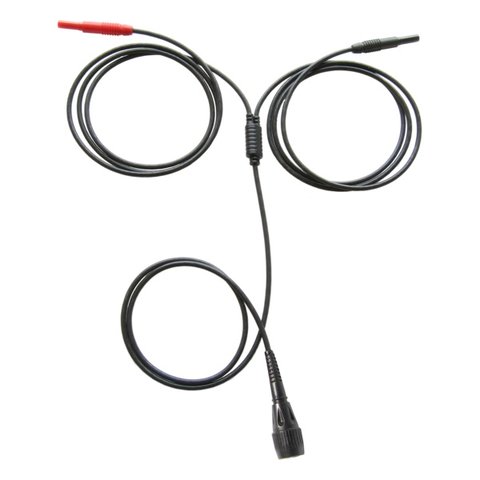

- Вимірювальний щуп TP-C812B, диференціальний BNC -> 4 мм штекер-банан — 4 шт.

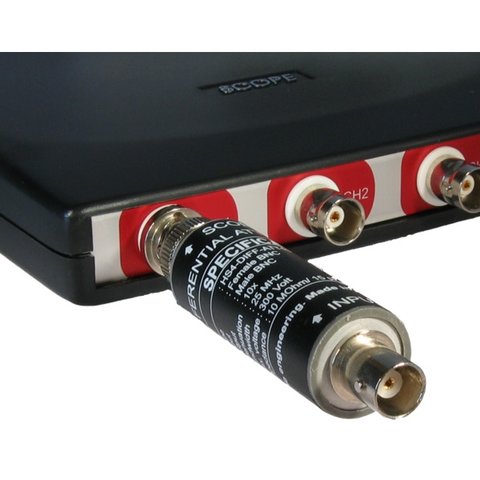

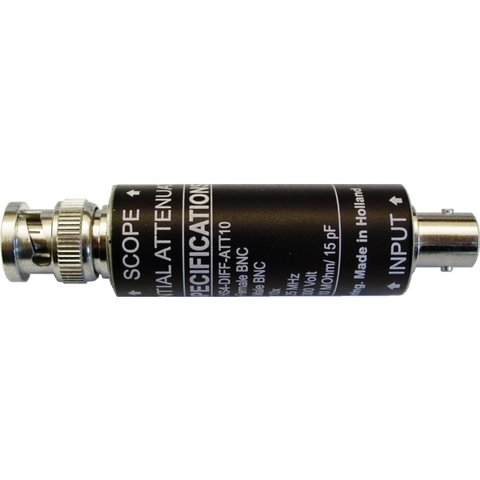

- Диференціальний атенюатор TP-DA10 — 4 шт.
- Зовнішній кабель живлення для USB-порту — 1 шт.
- Посібник користувача — 1 шт.
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
