Цифровий осцилограф TiePie Handyscope HS4-25
Все про товар
Опис
TiePie Handyscope HS4 – це професійний потужний USB-осцилограф з комп'ютерним керуванням, оснащений чотирма вхідними каналами. В осцилографах Handyscope HS4 передбачено можливість вибору роздільної здатності: 12 біт, 14 біт або 16 біт (ефективна роздільна здатність – 14 біт, рівень сигнал/шум 95 дБ), діапазон вхідних напруг від 200 мВ до 80 В (повна шкала) і довжину запису 128 кБ на канал. Доступні чотири моделі осцилографа Handyscope HS4 з максимальною частотою дискретизації 5 Мвиб/с, 10 Мвиб/с, 25 Мвиб/с або 50 Мвиб/с одночасно на всіх чотирьох каналах.
Швидке безперервне передавання даних
Крім роботи в режимі осцилографа, Handyscope HS4 також здатний виконувати безперервні вимірювання в режимі реєстратора даних. Це забезпечує безперервний потік даних, що передається на комп'ютер. Отримані дані можуть зображатися на екрані та/або зберігатися на диск.
Синхронізація декількох Handyscope HS4
Якщо одного осцилографа Handyscope HS4 недостатньо для забезпечення потрібної кількості вхідних каналів, його можна об'єднати з одним або кількома іншими приладами. Це дає змогу створити комбінований прилад, який забезпечує одночасні вимірювання на всіх каналах усіх осцилографів.
Багатофункціональне ПЗ Multi Channel
Handyscope HS4 постачається з багатофункціональним програмним забезпеченням Multi Channel, що дає змогу використовувати його як осцилограф, так і як аналізатор спектра, реєстратор даних, мультиметр і аналізатор протоколів.
Безліч автоматичних вимірювань
Програмне забезпечення Multi Channel має багато автоматичних вимірювань. З їхньою допомогою можна виявити будь-яку деталь вашого сигналу. Два набори курсорів (горизонтальні та вертикальні) можуть бути використані для визначення частини сигналу, яку потрібно ретельно вивчити. Автоматичні вимірювання містять, наприклад: мінімум, максимум, верх-низ, середньоквадратичне значення, середнє, дисперсія, середньоквадратичне відхилення, частота.
Результати вимірювань зображаються в спеціальному вікні, яке можна розмістити в будь-якому місці екрана. Зручна панель інструментів дає змогу вмикати або вимикати вимірювання одним кліком. Результати вимірювань можна скопіювати в буфер обміну для подальшого використання у звітах. Під час друку графіків курсори та результати вимірювань також враховуються.
Аналіз швидких протоколів послідовного передавання даних
Для аналізу або налагодження послідовних комунікацій просто виміряйте сигнал(и), що передають протокол, а потім проаналізуйте і декодуйте їх за допомогою одного з аналізаторів протоколів програмного забезпечення Multi Channel. Декодована інформація з послідовних комунікацій може бути відображена у вигляді таблиць, графіків або за допомогою мультиметра.
Аналізатор протоколів – корисний інструмент при розробці апаратних і/або програмних реалізацій комунікаційних шин. Він також може бути використаний під час налагодження несправностей пристрою або шини.
Гнучкі зображення сигналів
Програмне забезпечення Multi Channel, аналізатор спектру та реєстратор даних пропонують максимально гнучкі способи зображення вимірюваних сигналів. Як-от один або кілька графіків, кожен із яких відображає один або кілька сигналів. Кожен графік може відображати різні частини сигналу. Графіки можуть відображати сигнал(и) Handyscope у режимі Yt, XY або як частотний спектр з або без інтерполяції. Кольори всіх елементів на графіку можна налаштувати на власний смак. Розміри графіків можна налаштувати, і вони можуть розташовуватися в одному або окремих вікнах, які можна розміщувати в будь-якому місці на робочому столі.
Реєстрація даних 24/7
Вимірювання довгострокових змін сигналу здійснюється за допомогою реєстратора даних ПЗ Multi Channel. Реєстратор даних реєструє сигнал безперервно з високою швидкістю, 24 години на добу, 7 днів на тиждень. Результати одразу ж зображаються на екрані, а всі дані можуть бути збережені на диску. Зручна панель інструментів дає змогу переміщатися збереженими файлами, щоб знайти важливі моменти у вимірюванні.
Особливості
- Роздільна здатність 12, 14 або 16 біт, вертикальна точність за постійним струмом 0,2 %
- Частота дискретизації 25 Мвиб/с, смуга пропускання 50 МГц
- Пам'ять 128 кБ на канал
Технічні характеристики
| Система збирання даних | ||||
| Кількість вхідних каналів | 4 аналогових | |||
| Канали Ch1, Ch2, Ch3, Ch4 | ізольований BNC, розетка | |||
| Тип | з одним входом | |||
| Роздільна здатність | Вибирається користувачем у програмному забезпеченні основне: 12 біт, покращене: 14, 16 біт |
|||
| Точність | 0,2% повної шкали ± 1 LSB | |||
| Шум | 150 мкВрм (діапазон 200 мВ, 12 біт, 50 Мвиб/с) 450 мкВрм (діапазон 200 мВ, 16 біт, 195 квиб/с) |
|||
| Діапазони (повна шкала) | ±200 мВ ±400 мВ ±800 мВ |
±2 В ±4 В ±8 В |
±20 В ±40 В ±80 В |
|
| Режими входу | AC/DC | |||
| Опір | 1 мОм / 30 пФ | |||
| Максимальна вхідна напруга (у всіх діапазонах) | ±200 В (DC + AC пік < 10 кГц) з атенюатором 1:10 ±600 В (DC + AC пік < 10 кГц) |
|||
| Смуга пропускання (-3 дБ) | DC до 50 МГц максимум | |||
| Гранична частота AC-зв'язку (-3 дБ) | 1 Гц з 1х щупом | |||
| Максимальна частота дискретизації | HS4-50 | HS4-25 | HS4-10 | HS4-5 |
|---|---|---|---|---|
| 12 біт | 50 Мвиб/с | 25 Мвиб/с | 10 Мвиб/с | 5 Мвиб/с |
| 14 біт | 3,125 Мвиб/с | 3,125 Мвиб/с | 3,125 Мвиб/с | 3,125 Мвиб/с |
| 16 біт | 195,3 квиб/с | 195,3 квиб/с | 195,3 квиб/с | 195,3 квиб/с |
| Максимальна швидкість потокового передавання | HS4-50 | HS4-25 | HS4-10 | HS4-5 |
| 12 біт | 500 квиб/с | 250 квиб/с | 100 квиб/с | 50 квиб/с |
| 14 біт | 480,8 квиб/с | 250 квиб/с | 99,2 квиб/с | 50 квиб/с |
| 16 біт | 195,3 квиб/с | 195,3 квиб/с | 97,7 квиб/с | 48,8 квиб/с |
| Джерело тактової частоти АЦП | ||||
| Внутрішнє | Кварцовий генератор Точність: ±0,01 % Стабільність: ±100 ppm за температури від -40 °C до +85 °C Старіння генератора розгортки: ±5 ppm/рік |
|||
| Зовнішнє | На зовнішньому роз'ємі Напруга: 3,3 В TTL, сумісна з 5 В TTL Діапазон частот: 95 МГц до 105 МГц |
|||
| Пам'ять | 128 кБ на канал | |||
| Тригер (доступний тільки в режимі осцилографа, недоступний у режимі потокового передавання даних) | ||||
| Система | Цифрова, 2 рівні | |||
| Джерело | CH1, CH2, CH3, CH4, OR, цифрове зовнішнє | |||
| Режими тригера | висхідний фронт, спадний фронт, усередині вікна, за межами вікна | |||
| Регулювання рівня | 0 до 100% від повної шкали | |||
| Регулювання гістерезису | 0 до 100% від повної шкали | |||
| Роздільна здатність | 0,025 % (12 біт) | |||
| Попередній тригер | від 0 до 131071 вибірки, роздільна здатність 1 вибірка | |||
| Посттриггер | від 0 до 131071 вибірки, роздільна здатність 1 вибірка | |||
| Затримка тригера | від 0 до 1048576 вибірок, роздільна здатність 1 вибірка | |||
| Цифровий зовнішній тригер | Вхід: роз'єм розширення Діапазон: 0 до 3,3 В (максимум 5 В) Зв'язок: DC |
|||
| Інтерфейс | ||||
| Інтерфейс | USB 2.0 High Speed (480 Mbit/s); (сумісний з USB 1.1 Full Speed (12 Mbit/s) і USB 3.0) | |||
| Живлення | ||||
| Живлення від порта USB | максимум 500 мА, 2,5 Вт | |||
| Живлення через зовнішній вхід живлення / роз'єм розширення | максимум 1500 мА, 7,5 Вт мінімальна напруга: 4,5 В постійного струму максимальна напруга: 14 В постійного струму |
|||
| Габарити | ||||
| Габарити | 25 мм × 170 мм × 140 мм | |||
| Вага | 480 г | |||
| Довжина кабелю | 1,8 м | |||
| Вага з пакуванням | близько 3 кг | |||
| Вхідні роз'єми | ||||
| Канали 1...4 | ізольовані BNC, розетка | |||
| USB | фіксований кабель з роз'ємом USB 2.0 і USB 1.1 типу A | |||
| Роз'єм розширення | D-sub 25-контактний, гніздо | |||
| Системні вимоги | ||||
| Під'єднання вводу/виводу до ПК | USB 2.0 High Speed (480 Мбіт/с); (сумісний з USB 1.1 Full Speed (12 Мбіт/с) і USB 3.0) | |||
| Операційна система | Windows 10 / 11 і Linux | |||
| Умови навколишнього середовища | ||||
| Експлуатація | температура: від 0 до 55 °C відносна вологість: від 10 до 90% без конденсації |
|||
| Зберігання | температура: від -20 до 70 °C відносна вологість: від 5 до 95% без конденсації |
|||
| Сертифікати та відповідності | ||||
| Відповідність маркуванню CE | так | |||
| RoHS | так | |||
| Додаткове ПЗ (можна придбати окремо) | ||||
| Гарантія на 5 років | ||||
Посібник користувача
Завантажити посібник користувача для TiePie Handyscope HS4-25 (англ.).
Завантажити посібник з ПЗ Multi Channel для TiePie Handyscope HS4-25 (англ.).
Програмне забезпечення
Завантажити програмне забезпечення Multi Channel для TiePie Handyscope HS4-25
Завантажити драйвери для TiePie Handyscope HS4-25
Комплектація

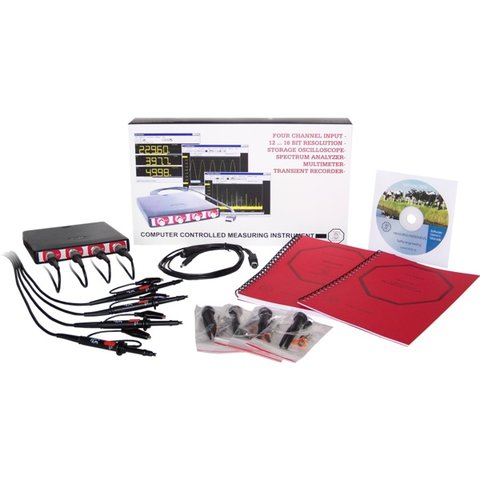

- Цифровий осцилограф TiePie Handyscope HS4-25 — 1 шт.

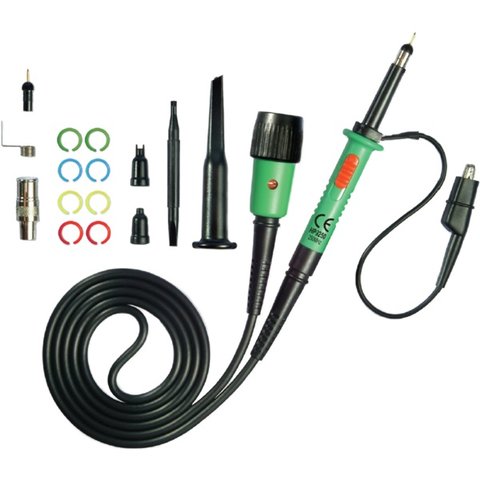

- Вимірювальний щуп 1:1-1:10 - HP-3250I — 4 шт.
- Зовнішній кабель живлення для USB-порта — 1 шт.
- Посібник користувача — 1 шт.
Характеристики
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Об'єм пам'яті |
|
| Діагональ екрану |
|
