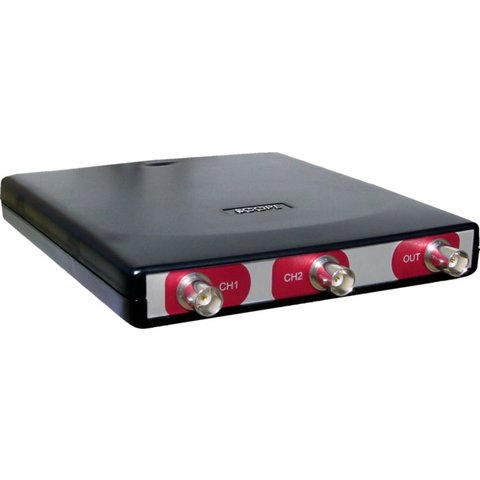

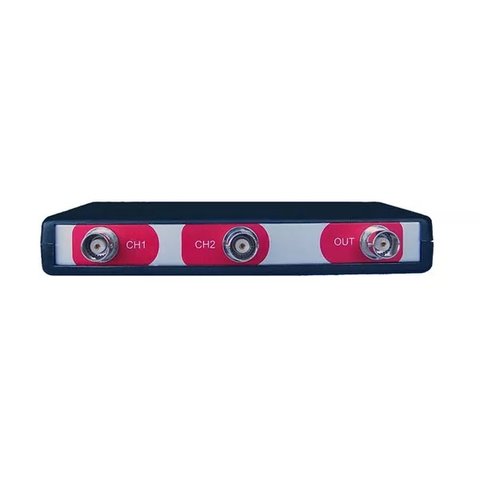

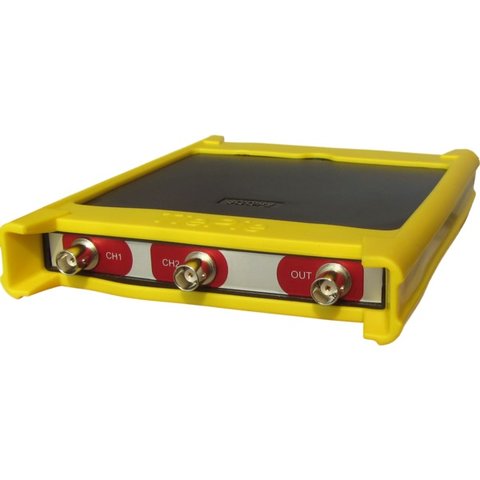

Цифровий осцилограф TiePie Handyscope HS3-AWG-100
Все про товар
Опис
TiePie Handyscope HS3-AWG – це потужний 2-канальний USB-осцилограф з частотою дискретизації до 100 Мвиб/с, який також оснащений функціями мультиметра, аналізатора спектру, реєстратора даних та аналізатора протоколів. Моделі цієї серії оснащені вбудованим генератором сигналів довільної форми. Це ідеальний вимірювальний пристрій для діагностики електронних схем.
Швидке безперервне передавання даних
Крім роботи в режимі осцилографа, Handyscope HS3 також здатний виконувати безперервні вимірювання в режимі реєстратора даних. Це забезпечує безперервний потік даних, що передається на комп'ютер. Отримані дані можуть зображатися на екрані та/або зберігатися на диск.
Генератор сигналів довільної форми
Вбудований генератор сигналів функціонує незалежно від вимірювальної системи осцилографа. Він має тактову частоту дискретизації 50 Мвиб/с, пам'ять об'ємом 256 кБ, вихідну роздільну здатність 14 біт і вихідний діапазон ±12 В. Він дає змогу генерувати синусоїдальні, трикутні, прямокутні, DC, шум і довільні форми сигналів. Доступно кілька стандартних форм сигналів. Також можливо повторно згенерувати раніше виміряні сигнали.
Синхронізація декількох Handyscope HS3
Якщо одного осцилографа Handyscope HS3 недостатньо для забезпечення потрібної кількості вхідних каналів, його можна об'єднати з одним або кількома іншими приладами. Це дає змогу створити комбінований прилад, який забезпечує одночасні вимірювання на всіх каналах усіх осцилографів.
Багатофункціональне ПЗ Multi Channel
Handyscope HS3 постачається з багатофункціональним програмним забезпеченням Multi Channel, що дає змогу використовувати його як осцилограф, так і як аналізатор спектра, реєстратор даних, мультиметр і аналізатор протоколів.
Інтуїтивно зрозумілі панелі інструментів з можливістю індивідуального налаштування
Панелі інструментів доступні для кожного під'єднаного осцилографа і всіх його каналів. Кнопки на панелях зображають поточні налаштування осцилографа і дозволяють змінити всі параметри. Великі кнопки особливо зручні для роботи на сенсорних екранах.
Панелі інструментів повністю налаштовуються через параметри програми. Ви можете змінити розмір кнопок, додати або видалити кнопки, а також змінити їхній порядок.
Багатофункціональний генератор сигналів довільної форми
ПЗ Multi Channel також містить багатофункціональний генератор довільних форм сигналів, здатний генерувати повторювані або одноразові сигнали. Вони можуть бути як стандартної форми (синусоїда або прямокутник), так і довільної (заданої користувачем).
Ці сигнали можуть бути створені за допомогою програмного забезпечення Multi Channel або зовнішньої програми, а також можуть бути сигналами, раніше виміряними осцилографом і завантаженими в генератор.
Гнучкі зображення сигналів
Програмне забезпечення Multi Channel, аналізатор спектра та реєстратор даних пропонують максимально гнучкі способи зображення усіх аспектів виміряних сигналів. Як-от один або кілька графіків, кожен з яких відображає один або кілька сигналів. Кожен графік може показувати різні частини сигналу. Графіки можуть відображати сигнали в режимі Yt, XY або у вигляді частотного спектра, з інтерполяцією або без неї. Кольори всіх елементів на графіку можна налаштувати на ваш розсуд. Розміри графіків можна налаштувати, і вони можуть розташовуватися в одному або окремих вікнах, які можна розміщувати в будь-якому місці на робочому столі.
Мультиметр
ПЗ Multi Channel дозволяє використовувати осцилограф і як мультиметр. Він дає змогу вимірювати або відстежувати певні параметри сигналу, як-от середньоквадратичне значення (True RMS), частота, максимальне значення тощо. Мультиметр може відображати дані в числовому або аналоговому вигляді. Аналоговий індикатор корисний під час налаштування схеми на певний параметр, наприклад, для встановлення зміщення на нуль.
Особливості
- 2-канальний USB-осцилограф з частотою дискретизації до 100 Мвиб/с та вбудованим генератором сигналів довільної форми з частотою до 2 МГц
- Смуга пропускання 50 МГц
- Роздільна здатність: 8, 12, 14 і 16 біт, точність: 0,2% DC
- Об'єм пам'яті 256 кБ на канал при роздільній здатності 8 біт
- Генератор сигналів:
- Вихідна напруга: від -12 до 12 В (24 Впп)
- Частота дискретизації 50 Мвиб/с, роздільна здатність 14 біт, об'єм пам'яті 128 кБ
- Рівень шуму: 900 мкВ RMS
Технічні характеристики
Система збору даних | |||||
---|---|---|---|---|---|
Кількість каналів входу | 2 аналогові | ||||
CH1, CH2 | BNC-роз'єм, гніздо | ||||
Тип | з одним входом | ||||
Роздільна здатність | Вибирається користувачем у ПЗ Стандартна: 8, 12, 14 біт Покращена: 16 біт |
||||
Точність | 0,2% повної шкали ±1 LSB | ||||
Діапазони (повна шкала) | ±200 мВ ±400 мВ ±800 мВ |
±2 В ±4 В ±8 В |
±20 В ±40 В ±80 В |
||
Режим входу | AC/DC | ||||
Опір | 1 МОм / 30 пФ | ||||
Шум | 210 мкВ RMS (діапазон 200 мВ, 12 біт, 50 МВиб/с) 50 мкВ RMS (діапазон 200 мВ, 16 біт, 195 кВиб/с) |
||||
Максимальна вхідна напруга (в усіх діапазонах) | 200 В (DC + пікова AC < 10 кГц) з атенюатором 1:10 ±600 В (DC + пікова AC < 10 кГц) |
||||
Смуга пропускання (-3 дБ) | DC до 50 МГц максимум | ||||
Гранична частота під'єднання за змінним струмом (-3 дБ) | 1,5 Гц | ||||
Максимальна частота дискретизації | HS3-100 | HS3-50 | HS3-25 | HS3-10 | HS3-5 |
8 біт | 100 Мвиб/с | 50 Мвиб/с | 25 Мвиб/с | 10 Мвиб/с | 5 Мвиб/с |
12 біт | 50 Мвиб/с | 50 Мвиб/с | 25 Мвиб/с | 10 Мвиб/с | 5 Мвиб/с |
14 біт | 3,125 Мвиб/с | 3,125 Мвиб/с | 3,125 Мвиб/с | 3,125 Мвиб/с | 3,125 Мвиб/с |
16 біт | 195 кВиб/с | 195 кВиб/с | 195 кВиб/с | 195 кВиб/с | 195 кВиб/с |
Максимальна швидкість потокової передачі | 10 кВиб/с | ||||
Джерело тактової частоти АЦП | |||||
Внутрішнє | Кварцовий генератор Точність: ±0,01 % Стабільність: ±100 ppm за температури від -40 °C до +85 °C Старіння генератора розгортки: ±5 ppm/рік |
||||
Зовнішнє | На зовнішньому роз'ємі | ||||
Пам'ять | 8 біт: 256 кБ на канал 12, 14, 16 біт: 128 кБ на канал |
||||
Тригер (доступний лише в режимі осцилографа, недоступний у режимі потокового передавання даних) | |||||
Система | Цифрова, 2 рівні | ||||
Джерело | CH1, CH2, OR, цифрове зовнішнє Запуск генератора, новий період генератора, зупинення генератора |
||||
Режими тригера | висхідний фронт, спадний фронт, усередині вікна, за межами вікна | ||||
Регулювання рівня | 0 до 100% від повної шкали | ||||
Регулювання гістерезису | 0 до 100% від повної шкали | ||||
Роздільна здатність | 0,025 % (12 біт) | ||||
Попередній тригер | від 0 до 128 Квиб., роздільна здатність 1 вибірка | ||||
Посттриггер | від 0 до 128 Квиб., роздільна здатність 1 вибірка | ||||
Цифровий зовнішній тригер | Вхід: роз'єм розширення Діапазон: 0 до 3,3 В (максимум 5 В) Зв'язок: DC |
||||
Генератор сигналів довільної форми (незалежний від осцилографа) | |||||
Генеровані форми сигналів | синусоїда, трикутна, прямокутна, постійна напруга, шум та довільна форма | ||||
Кількість вихідних каналів | 1 аналоговий, BNC-роз'єм (гніздо) | ||||
Роздільність ЦАП | 14 бит за 50 Мвиб/с | ||||
Діапазон вихідної напруги | від -12 В до 12 В | ||||
Амплітуда | |||||
Діапазон | 0,12 В, 1,2 В, 12 В | ||||
Роздільність | 13 біт | ||||
Точність | 0,4 % | ||||
Зміщення за постійним струмом | |||||
Діапазон | від -12 В до 12 В | ||||
Роздільність | 13 біт | ||||
Вхід | DC | ||||
Імпеданс | 50 Ом | ||||
Смуга пропускання | DC до 2 МГц | ||||
Рівень шуму | діапазон 0,12 В 900 мкВ RMS |
діапазон 1,2 В 1,3 мВ RMS |
діапазон 12 В 1,5 мВ RMS |
||
Характеристики системи | |||||
Система | DDS | ||||
Пам'ять | 256 кБ | ||||
Максимальна частота дискретизації | 50 МГц | ||||
Джерело дискретизації | внутрішнє | ||||
Точність | ±0,01 % | ||||
Стабільність | ±100 ppm у діапазоні від -40 °C до +85 °C | ||||
Інтерфейс | |||||
Інтерфейс | USB 2.0 High Speed (480 Мбіт/с); (сумісний з USB 1.1 Full Speed (12 Мбіт/с) та USB 3.0) | ||||
Живлення | |||||
Живлення від порта USB | максимум 500 мА, 2,5 Вт | ||||
Живлення через зовнішній вхід живлення / роз'єм розширення | максимум 1500 мА, 7,5 Вт мінімальна напруга: 4,5 В постійного струму максимальна напруга (SN# <12941): 6 В постійного струму максимальна напруга (SN# >12941): 12 В постійного струму |
||||
Габарити | |||||
Габарити | 25 мм × 170 мм × 140 мм | ||||
Вага | 480 г | ||||
Довжина кабелю | 1,8 м | ||||
Вага в опакованні | 480 г | ||||
Вхідні роз'єми | |||||
Канали 1...2 | BNC-роз'єм, гніздо | ||||
Генератор | BNC-роз'єм, гніздо | ||||
USB | фіксований кабель з роз'ємом USB 2.0 та USB 1.1 типу A | ||||
Роз'єм розширення | D-sub 25-контактний, гніздо | ||||
Системні вимоги | |||||
Підключення до ПК | USB 2.0 High Speed (480 Мбіт/с); (сумісний з USB 1.1 Full Speed (12 Мбіт/с) та USB 3.0) | ||||
Операційна система | Windows 10/11, 64 біта Linux |
||||
Умови навколишнього середовища | |||||
Експлуатація | температура: від 0 до 55 °C відносна вологість: від 10 до 90% без конденсації |
||||
Зберігання | температура: від -20 до 70 °C відносна вологість: від 5 до 95% без конденсації |
||||
Сертифікати та відповідності | |||||
Відповідність маркуванню CE | так | ||||
RoHS | так | ||||
Додаткове ПЗ (можна придбати окремо) | |||||
Гарантія на 5 років | |||||
Вихід генератора 10 МГц |
Посібник користувача
Завантажити посібник користувача TiePie Handyscope HS3-AWG-100 (англ.).
Завантажити посібник для ПЗ для TiePie Handyscope HS3-AWG-100 (англ.).
Програмне забезпечення
Завантажити програмне забезпечення Multi Channel для TiePie Handyscope HS3-AWG-100.
Завантажити драйвери для TiePie Handyscope HS3-AWG-100.
Комплектація

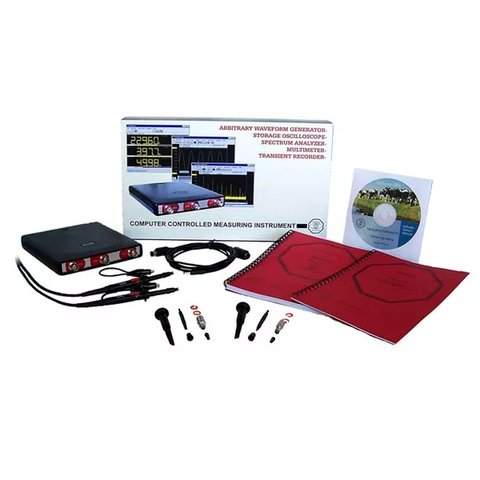

- Цифровий осцилограф TiePie Handyscope HS3-AWG-100 — 1 шт.

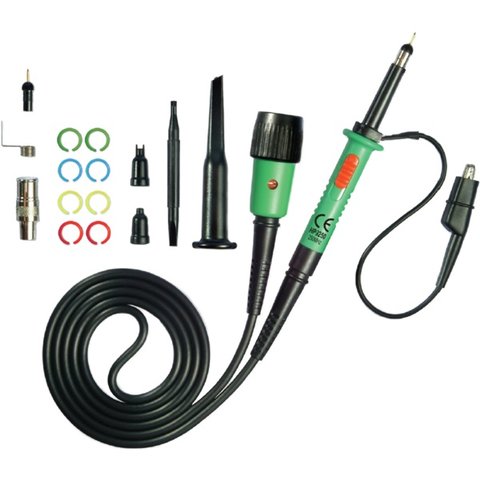

- Щупи 1:1-1:10 - HP-3250I — 2 шт.
