Опис

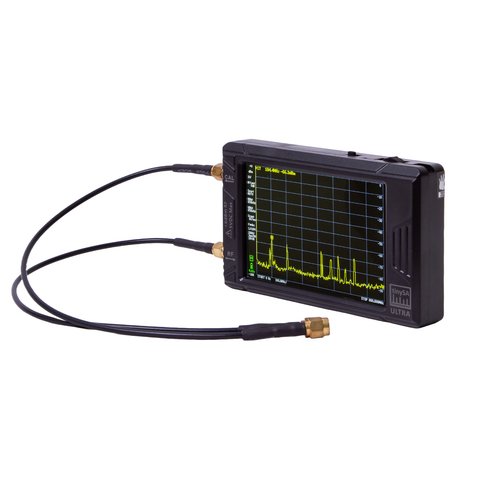

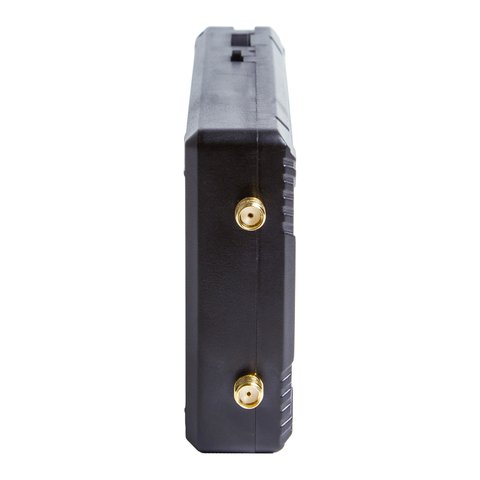

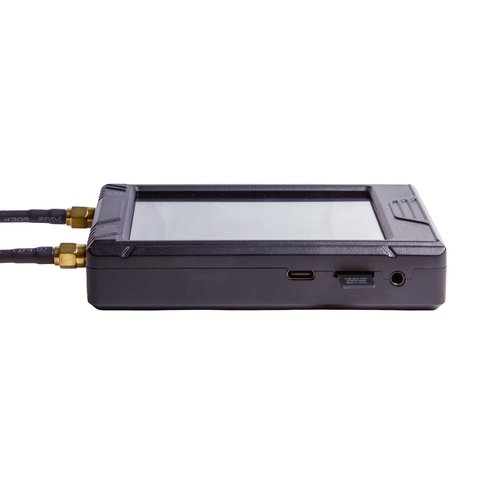

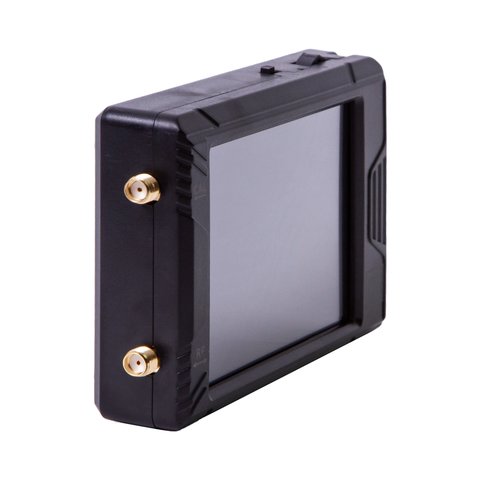

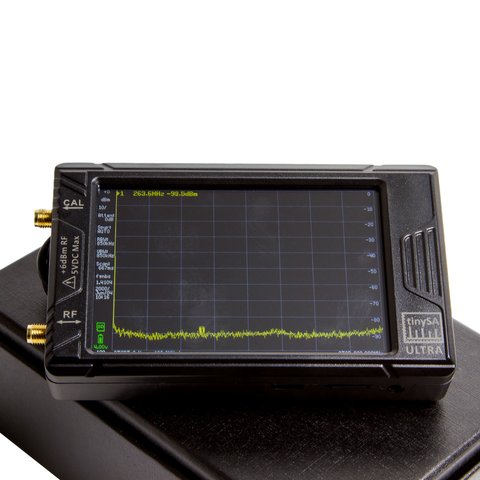

TinySA Ultra – це портативний аналізатор спектру з діапазоном частот від 100 кГц до 6 ГГц. Цей пристрій оснащений чотиридюймовим сенсорним резистивним кольоровим дисплеєм, який відображає повний діапазон частот при 450 точках сканування, і має в комплекті акумуляторну батарею, що забезпечує до двох годин роботи в портативному режимі. Крім того, аналізатор працює у двох режимах: нормальному та ультра режимі. На додачу, TinySA Ultra має безліч вбудованих опцій конфігурації, зокрема, смуговий фільтр та ступеневий вхідний атенюатор.
Максимальний вхідний рівень TinySA становить +6 дБм. Коли tinySA Ultra не використовується як аналізатор спектру, його можна також використовувати як генератор сигналів синусоїдальної або прямокутної форми. Аналізатором можна повністю керувати за допомогою ПК через USB-кабель. Він також оснащений автоматичним самотестуванням та самокалібруванням за допомогою вбудованого генератора сигналів.
Особливості
- Діапазон частот: від 100 кГц до 6 ГГц.
- Дисплей: кольоровий сенсорний з діагоналлю 4,0 дюйми.
- Батарея забезпечує до 2 годин безперервної роботи при повному заряді.
- Два режими роботи: нормальний та ультрарежим.
- Конфігурація: смуговий фільтр і атенюатор.
- Генератор сигналів: видає синусоїдальні/прямокутні хвилі.
- Керування через USB та автоматичне самокалібрування.
Технічні характеристики
| Дисплей | резистивний сенсорний, 4,0 дюйми, 480×320 пікселів |
| Режими | звичайний, ультрарежим |
| Роздільна здатність | макс. 450 точок вимірювання |
| Слот для SD-картки | мікро SD-карта |
| Аудіовихід | роз'єм для навушників 3,5 мм |
| Джерело живлення | USB 5 В (макс. 1,3 А) |
| Робота від акумулятора | 2 години роботи за повного заряду |
| Захист від електростатичного розряду | є |
| Аналізатор спектру | |
|---|---|
| Діапазон частот (нормальний режим) | 100 кГц – 800 МГц |
| Діапазон частот (ультрарежим) | 100 кГц – 6 ГГц |
| Максимально допустимий рівень вхідного сигналу | +6 дБм, при вхідному атенюаторі 0 дБ |
| Вхідний опір | 50 Ом (вхідне згасання >10 дБ) |
| Точка компресії на 1 дБ | -1 дБм (при внутрішньому атенюаторі 0 дБ) |
| Фазовий шум | -90 дБ/Гц на зміщенні на 100 кГц та -120 дБ/Гц на зміщенні на 1 МГц |
| Динамічний діапазон | 70 дБ (відсутні паразитні гармоніки при RBW 30 кГц) |
| Абсолютна похибка вимірювання рівня потужності | ± 2 дБ (після калібрування) |
| Ширина смуги фільтрів роздільної здатності | ручні (0,2, 1, 3, 10, 30, 100, 300, 600 та 850 кГц) або автоматичні |
| Генератор сигналів | |
| Частотний діапазон (синусоїдальний вихід) | 100 кГц - 800 МГц |
| Частотний діапазон (вихідний сигнал прямокутної форми) | до 4,4 ГГц, якщо не використовується як аналізатор спектру |
| Гармоніки | < -40 дБн у діапазоні 100 кГц – 800 МГц |
| Модуляція | АМ, УП-ФМ, ШП-ФМ |
| Точність рівня | ±2 дБ до 800 МГц для рівнів від -72 дБм до -18 дБм, зниження точності нижче -72 дБм |
| Роздільна здатність вихідної частоти | 44 Гц нижче ніж 800 МГц |
| Еталонний генератор | |
| Частота | можна налаштувати, 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц або 30 МГц |
| Форма | прямокутний сигнал з основною частотою -35,6 дБм, під'єднаний до калібрувального виходу |

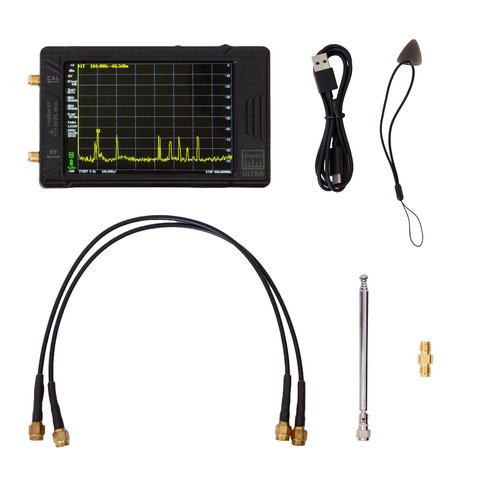

Комплектація
- Аналізатор спектру TinySA Ultra — 1 шт.
- З'єднувальні SMA-кабелі — 2 шт.
- Циліндричний з'єднувач типу "гніздо-гніздо" — 1 шт.
- Антена з SMA-роз'ємом — 1 шт.
- Зарядний кабель USB-C — 1 шт.
- Карта мікро SD на 32 ГБ — 1 шт.
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
