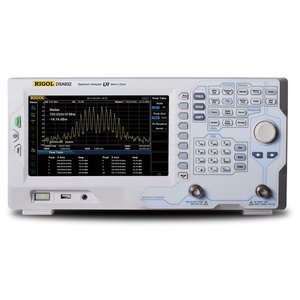

Аналізатор спектру Rigol DSA1030A

Аналізатор спектру Rigol DSA1030A - компактний та легкий прилад для портативного використання. Цифрова технологія ПЧ гарантує надійність і високу якість функціонування аналізатора.

Параметри

• 8,5- дюймовий широкоформатний РК дисплей з роздільною здатністю 800×480 і високоякісними спектральними смугами для великого набору данних
• Зручний інтуїтивний графічний інтерфейс з різноманітними опціями: LAN/USB хост, USB, VGA або GPIB
• Компактний і міцний корпус. Аналізатор ідеально підходить для портативного використання поза приміщеннями. Незважаючи на невеликий розмір приладу, він оснащений літієвим акумулятором, який дозволяє безперервно використовувати аналізатор протягом 3 годин. Прилад легко носити. Аналізатор має вбудований додатковий об'єм пам'яті (постійна пам'ять), а також можна зберігати данні безпосередньо на USB-накопичувач.
• Різноманітні функції вимірювань:
  • Потужність часового інтервалу
  • Потужність каналу
  • Потужність за сусіднім каналом
  • Ширина смуги пропускання
  • Відношення несучої до шуму
  • Спотворення гармоніки
  • Інтермодуляційне спотворення
  • Підрахунок частот
  • Кількість вимірювальних точок (N), дБ
  • Маркер шумів і т.д.
  За допомогою ПЗ можна переглянути поточну діаграму частот, що дозволяє розширити вимірювальну здатність приладу та ефективніше її використовувати.






• Автоматичні функції і налаштування. Функції автоналаштування, автопереключення діапазонів, автопереключення шкали, автоматична привязка функцій.

  Функції вибору попередньої установки дозволяють швидко і легко повернути попередні настройки вимірювань: користувацькі або заводські параметри.
• Цифрова технологія ПЧ. Переваги:
  • Можливість вимірювати слабкі сигнали, розрізняти і вимірювати сигнали з різницею частот 10 Гц. Фільтр ПЧ дозволяє налаштувати смугу пропускання і значно зменьшує показники середнього рівня шумів
  • Висока точність показів амплітуди. Ця технологія дозволяє фактично повністю усунути помилки, що викликані переключенням фільтра, похибкою контрольного рівня та спотворенням шкали, а також ті, що виникли при переключенні між лінійною і логарифмічною амплітудами
  • Висока надійність. Технологія ПЧ значно спрощує апаратну складову приладу, зменьшує нестійкість системи, яка викликана зношенням каналу, і знижує термочутливість, яка може спричинити відмову елементів приладу.
  • Висока швидкість вимірювань. Покращена точність смуги пропускання та селективна здатність фільтру. Мінімізований період сканування

  Технічні характеристики

  Частота

  x похибка частоти + + (0,65% x смуга огляду)

  Частота
  Діапазон частот	від 9 кГц до 3 МГц
  Внутрішня
  Основна частота	10 МГц
  Швидкість старіння	<3 мд/рік
  Температурний дрейф	від 20 ºC до 30 ºC	<3 мд
  Точність зчитування частоти
  Роздільна здатність маркера	інтервал/ (точка розгортки-1)
  Похибка маркера	± (відображена частота × похибка опорної частоти +1% × інтервал +10% × роздільна здатність смуги пропускання + роздільна здатність маркера)
  Маркер лічильника частоти
  Роздільна здатність	1 Гц, 10 Гц, 100 Гц, 1 кГц
  Похибка	± (відображена частота × похибка частоти + роздільна здатність лічильника частоти)
  Інтервал частот
  Діапазон	0 Гц, від 100 Гц до 3 ГГц
  Похибка	± інтервал/ (точка розгортки - 1)
  Односмуговий фазовий шум
  Сигнал несучої частоти	10 кГц	<-88 дБн / Гц typ.
  	100 кГц	<-100 дБн / Гц typ.
  	11 МГц	<-110 дБн / Гц typ.
  Смуга пропускання
  Роздільна здатність смуги пропускання (-3дБ)	10 Гц до 1 MГц, послідовно 1-3-10
  Похибка роздільної здатності смуги пропускання	< 5%, номін.
  Фільтр, роздільна здатність форм-фактора (60 дБ: 3дБ)	<5, номін.
  Роздільна здатність смуги пропускання відеосигналу (VBW) (-3дБ)	від 10 Гц до 3 МГц, послідовно 1-3-10

  Амплітуда

  Діапазон вимірювання
  Діапазон	DANL до +30 дБм
  Макс. значення рівня вхідного сигналу
  Постійна напруга	50 В
  Потужність РЧ незатухаючої гармоніки	аттенюація РЧ ≥ 20 дБ	33 дБм (1 Вт)
  Макс. рівень спотворення	40 дБм (10 Вт)
  Показник середнього рівня шумів (DANL)
  аттенюація РЧ 0 дБ, смуга пропускання РЧ=100 Гц, смуга пропускання ВЧ=10 Гц, давач вибірки
  DANL (попередній підсилювач вкл.)	від 100 кГц до 10 МГц	<-85 дБм - 3 × (f/MГц)дБ, typ. -125 дБм
  	від 10 МГц до 2,5 МГц	<-127 дБм - 3 × (f/MГц)дБ, typ. -130 дБм
  	від 2,5 кГц до 3 МГц	<-115дБм
  DANL (попередній підсилювач вкл.)	від 100 кГц до 10 МГц	<-103 дБм - 3 × (f/MГц)дБ, typ. -143 дБм
  	від 10 МГц до 2,5 МГц	<-145 дБм - 3 × (f/MГц)дБ, typ. -148 дБм
  	від 2,5 кГц до 3 МГц	<-133дБм
  Перегляд рівня
  Логарифмічна вісь	від 1 дБ до 200 дБ
  Лінійна вісь	від 0 до контрольного рівня
  Кількість елементів зображення	Звичайний	601
  	Повний екран	751
  Кількість індикацій	3 + мат. індикації
  Показанні вимірювання	власна частота, від'ємний пік, додатній пік, частотна вибірка, середньоквадратична амплітуда, середне значення напруги
  Функція трасирування	очищення запису, мін. и макс. утримування, середні значення, перегляд, вимкнення
  Значення горизонтальної осі	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
  Частотна характеристика
  Затухання в діапазоні радіочастот 10 дБ , відносно до 50 MГц, от 20ºC до 30ºC
  Частотна характеристика (попередній підсилювач викл.)	від 100 кГц до 3 МГц	< 0,7 дБ
  Частотна характеристика (попередній підсилювач вкл.)	від 1 МГц до 3 МГц	< 1,0 дБ
  Похибка регулювання вхідної аттенюації
  Діапазон регулювання	від 0 до 50 дБ, по 1 дБ
  Похибка регулювання	fc =50MГц, відносно 10 дБ, от 20ºC до 30ºC	< (0.3 +0.01 × настройки аттенюатора) дБ
  Похибка абсолютної амплітуди
  Похибка	fc = 50 MГц, піковий детектор, попередній підсилювач вимкнений, аттенюація РЧ 10 дБ, вхідний сигнал = -10 дБм, 20ºC до 30ºC	± 0.4 дБ
  Контрольний рівень
  Діапазон	від - 100 дБм до + 30 дБм, по 1 дБ
  Роздільна здатність	Логарифмічна шкала	0.01 дБ
  	Лінійна шкала	4  знаки
  Похибка	<0.1 дБ, номін.
  Похибка вимірювання рівня
  Похибка вимірювання рівня	достовірність 95%, S/N > 20 дБ, смуга пропускання РЧ = смуга пропускання ВЧ = 1кГц, попередній підсилювач вимкн., 10 MГц < fc < 3 ГГц, від 20 ºC до 30 ºC	<1,0 дБ, номін.
  КСХН вхідної РЧ
  затухання РЧ 10 дБ
  КСХН (коефіцієнт стоячої хвилі напруги)	від 100 кГц до 10 МГц	<1.8
  	від 10 МГц до 2,5 МГц	<1.5
  	від 2,5 кГц до 3 МГц	<1.8
  Інтермодуляція
  Придушення 1 гармоніки (SHI)		+35 дБм
  Інтермодуляційне спотворення 3-го порядку (TOI)	fc > 30 МГц	+7 дБм
  Завади
  Відеочастота		<-60 дБн
  Проміжна частота		<-60 дБн
  Власні завади		<-88 дБм, об.
  Інші завади	відносно місцевого гетеродина приймача (LO), відносно АЦП відносно субгармоніки першого LO відносно гармоніки першого LO	<-60 дБн
  Вхідні взаємопов'язані завади	рівень: -30 дБм	<-60 дБм, об.

  Розгортка

  Діапазон періоду розгортки	100 Гц ≤ інтервал ≤3 ГГц	від 10 мс до 3000 с
  	інтервал = 0	від 20 мкс до 3000 с
  Похибка періоду розгортки	100 Гц ≤ інтервал ≤3 ГГц	5%, номін.
  	інтервал = 0	0,5%, номін.
  Режим розгортки		тривалий, одиночний

  Функції синхронізації

  Джерела запуска	вільний хід, відео, зовнішній запуск
  Рівень входу зовнішньої синхронізації	5 В рівень TTL

  Вимірювальний генератор

  Вихідний сигнал ВГ
  Діапазон частот		від 10 МГц до 3 МГц
  Рівень вихідного сигналу		від - 20 дБм до 0 дБм, по 1 дБ
  Лінійність вихідного сигналу	відносно 50 MГц	± 3 дБ

  Виходи і входи

  Вхід РЧ
  Опір	50 Ом
  З'єднувач	роз'єм типу N
  Вихід ВГ
  Опір	50 Ом
  Підключення	роз'єм типу N
  Probe Power
  Вольтаж / Струм	+15 В, <10% (150 мА) -12.6 В, <10% (150 мА)
  10 MГц опорна частота на вході / 10 MГц опорна частота на виході / вхід зовнішньої синхронізації
  Підключення	BNC вхід
  Амплітуда еталонного сигналу, 10 МГц	від 0 дБм до 10 дБм
  Вольтаж при запуску	5 В рівень TTL
  USB
  USB хост	підключення	роз'єм типу B
  	протокол	Версія 2.0
  USB	підключення	роз'єм типу A
  	протокол	Версія 2.0
  VGA
  Підключення	сумісний з VGA, 15-pin міні D-SUB
  Роздільна здатність	800×600, 60 Гц

  Загальні характеристики

  Дисплей
  Тип	TFT LCD
  Роздільна здатність	800 480
  Габарити	8.5"
  Кольори	65536
  Принтери, що підтримуються приладом
  Протокол	PictBridge
  Керування
  USB		USB TMC
  LAN інтерфейс		10/100 Base-T, RJ-45
  IEC/IEEE bus (GIB)	с (в комплект не входить) USB-GPIB	IEEE488.2
  Пам'ять
  Пам'ять		флеш-диск (вбудований) USB диск (не входить в комплект)
  Зберігання данних	флеш-накопичувач (вбудованний)	2 Гб
  Джерело живлення
  Напруга живлення	від 100 В до 240 В, номін.
  Частота напруги живлення	від 45 Гц до 440 Гц
  Вхідна постійна напруга	від 10 В до 18 В, номін.
  Потужність споживання	стнд. 35 Вт, макс. 60 Вт
  Тривалість роботи при постійному струмі	близько 3 годин
  Температура
  Експлуатаційна температура:	від 5ºC до 40ºC
  Температура зберігання:	від -20ºC до 70ºC
  Габарити
  Ш × В × Г	399 × 223 × 159 мм
  	15.7 × 8.78 × 6.26 дюйми
  Вага
  Без акумулятора	6,2 кг
  	13.7 фунти
  З акумулятором	7,4 кг
  	16,3 фунти

  Додаткова інформація

  Завантажити Додаткову інформацію (Data Sheet) для Rigol DSA1030A (англ.)
  Завантажити Додаткову інформацію (Options & Accessories) для Rigol DSA1030A (англ.)
