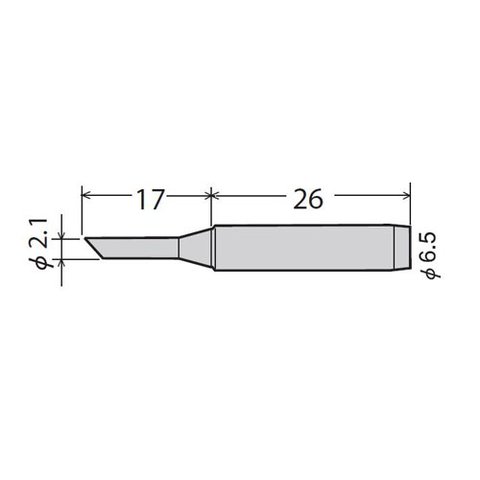

Паяльне жало Goot PX-60RT-2C
Все про товар
Опис
Довговічне змінне паяльне жало М-типу використовується для точного паяння компонентів друкованих плат.
Сумісність
- Паяльна станція Goot PX-501
- Паяльна станція Goot PX-501AS
- Паяльна станція Goot PX-601
- Паяльна станція Goot PX-601AS
- Паяльна станція Goot RX-701AS
- Паяльна станція Goot RX-701
- Паяльна станція Goot RX-711AS
- Паяльна станція Goot RX-711
- Паяльник Goot CXR-31
- Паяльник Goot CXR-41
Стандартне змінне паяльне жало: B, SB, 1C, 2C, 3C, 4C, 1.2D, 2.4D, 3.2D, 5L, LB. |
Луджене змінне паяльне жало (мініхвиля): 1CR, 2CR, 3CR, 4CR. |
Структура змінного паяльного жала
Паяльне жало має основу з чистої міді. Робоча частина луджена припоєм. Усередині жала є антипригарна втулка з нержавіючої сталі. Для ідентифікації автентичності жало має лазерне гравіювання.
Стабільність температури паяльного жала
Графік відновлення температури паяльного жала
Графік побудований за даними, отриманими від термопари, що контактує з жалом при розплавлюванні припою розміром 5 × 5 мм на поверхню плати.
При зміні стандартного жала паяльної станції виникає похибка індикації температури через відмінності у формі або вазі жала. При виникненні похибки індикації потрібно провести калібрування.
Приблизна похибка індикації при зміні жала:
Модель жала | B | SB | 1C | 2C | 3C | 4C | 1.6D | 2.4D | 3.2D | 5K | LB |
Похибка індикації, Cº |
0 | -20 | -5 | -10 | -15 | 0 | 0 | -5 | -5 | 0 | -20 |
Заміна паяльного жала
- Відкрутіть накидну гайку.
- Зніміть трубку-кожух і жало.
- Замініть жало та виконайте збирання в зворотному порядку.
Сталева антипригарна втулка всередині паяльного жала може прикипіти до нагрівача. При заміні жала, якщо вона залишилася, зніміть її. Регулярне зняття та встановлення паяльного жала на місце запобігатиме його прикипанню до нагрівального елемента, а значить і можливому пошкодженню нагрівача при заміні жала.
Додаткова інформація
- При використанні свинцевих припоїв довговічність паяльного жала може бути нижче, ніж при використанні безсвинцевих.
- Забороняється чистити жало за допомогою шліфувальної шкурки або напильника.
- Теплопровідність паяльного жала погіршується, якщо на нього налипають оксиди. Для очищення жала використовуйте вологу целюлозну губку. При сильному нагарі для очищення використовуйте очищувач жал GOOT BS-2.
Характеристики
Паяльне жало підходить до таких моделей запчастин |
|
Паяльне жало підходить до таких моделей -= СЛУЖЕБНЫЕ (товары, которые мы не продаем) =- |
|
Форма |
|
