Набір антен ближнього поля з підсилювачем 20 дБ для ЕМС-діагностики. Вимірювання магнітного (H20, H10, H5) та електричного (E5) поля до 6 ГГц макс. Читати далі
SIGLENT Tekbox TBPSWA2/20 – це набір антен ближнього поля з попереднім підсилювачем 20 дБ для діагностики ЕМС в діапазоні частот від < 1 МГц до 6 ГГц. В комплект входять антени для вимірювання магнітного (H20, H10, H5) та електричного (E5) поля. Діапазон частот: номінально до 3 ГГц, можливе використання до 6 ГГц
Особливості
Тонкий корпус для зручного доступу між щільно розташованими компонентами
Екрановані контури для запобігання синфазному шуму; низька чутливість до дотиків
Діапазон частот: до 6 ГГц
SMB-роз'єми запобігають перекручуванню РЧ-кабелю під час сканування
Ізоляція гумовим покриттям
Широкосмуговий підсилювач з коефіцієнтом посилення 20 дБ
Технічні характеристики
Вхід
50 Ом, SMA
Вихід
50 Ом, SMA
Номінальна напруга живлення
4,5–5 В, тип. 110 мА, роз'єм Mini-USB-B
Максимальна напруга живлення
5,5 В
Максимальна вхідна потужність
+10 дБм
Точка стиснення за виходом 1 дБ на частоті 2 ГГц
+20 дБм
Точка перетину по 3-му порядку за 2 ГГц, Pin = 0 дБм/тон, Δf = 10 МГц
+35 дБм
Зворотна ізоляція S12, від 0,1 до 6 ГГц
23 дБм
Коефіцієнт шуму на частоті 2 ГГц
від 4,5 до 5 Бм
Габарити
Антена
Довжина
Петля
Наконечник
H20 H-поле
170 мм
20 мм
н/д
H10 H-поле
170 мм
10 мм
н/д
H5 H-поле
170 мм
5 мм
н/д
E5 E-поле
170 мм
н/д
5 мм
Підсилювач
48 мм × 63 мм × 20 мм
Комплектація

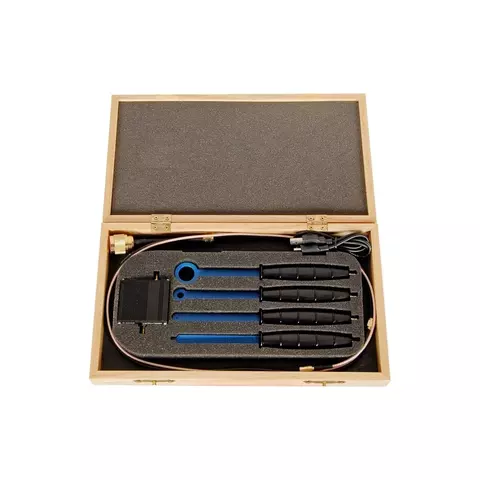

Набір антен ближнього поля для аналізаторів спектра SIGLENT Tekbox TBPSWA2/20:
Антена для вимірювання магнітного поля (H20, H10, H5) — 3 шт.
Антена для вимірювання електричного поля (E5) — 1 шт.
Широкосмуговий підсилювач TBWA2/20 дБ — 1 шт.
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
