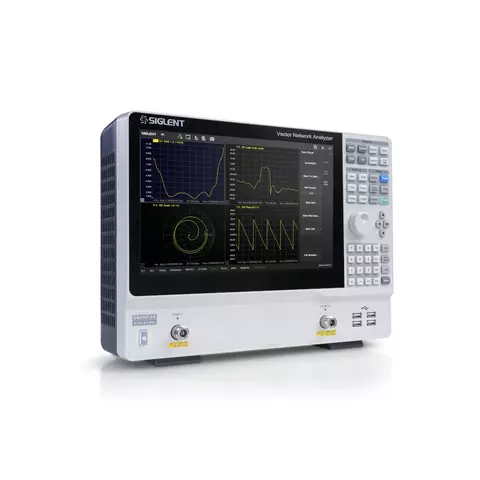

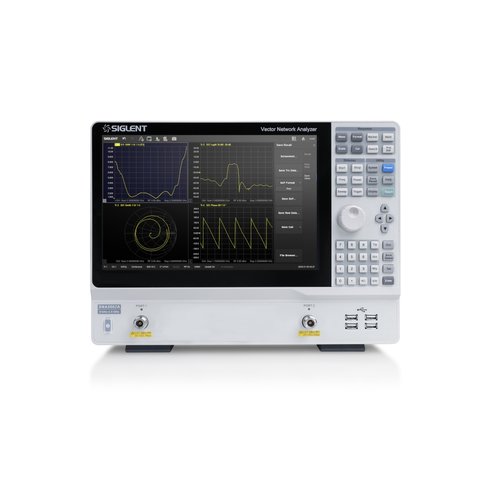

Аналізатор спектру SIGLENT SNA5012A
Все про товар
Опис
SIGLENT SNA5012A –це двопортовий векторний аналізатор спектру з діапазоном частот від 9 кГц до 8,5 ГГц, призначений для високоточних вимірювань в області ВЧ та НВЧ. Завдяки динамічному діапазону до 125 дБ та високій роздільній здатності 1 Гц за частотою і 0,05 дБ за рівнем, прилад забезпечує точний аналіз S-параметрів, а також аналіз у часовій та змішаній областях для складних завдань.
Оснащений великим 12,1-дюймовим сенсорним дисплеєм, сучасними методами калібрування (SOLT, TRL, розширена корекція відгуку), а також функціями вимірювань, серед яких перетворення імпедансу, визначення точки стиснення підсилення, тестування змішувачів і аналіз спектру, SNA5012A ідеально підходить для досліджень і розробок, виробництва і навчальних цілей. Підтримка LAN, USB, SCPI і вебсервера забезпечує легку інтеграцію в автоматизовані вимірювальні системи.
Особливості
- Діапазон частот: 9 кГц до 8,5 ГГц
- Динамічний діапазон: до 135 дБ з власними шумами траси до 0,003 дБrms
- Широкі можливості калібрування, включаючи корекцію S-параметрів для SOLT, SOLR, TRL, Response та Enhanced Response, що забезпечує гнучкість як у дослідженнях, так і на виробництві
- Можливості вимірювань: розсіювання, диференціальні параметри та часова область
- Гнучкі інтерфейси підключення: LAN, USB, GPIB та HDMI для зовнішніх дисплеїв
- Зручний 12,1-дюймовий сенсорний дисплей з можливістю керування мишею та клавіатурою
Технічні характеристики
| Діапазон частот | 9 кГц до 8,5 ГГц |
| Порти | 2 |
| Роздільна здатність за частотою | 1 Гц для точного контролю частоти |
| Роздільна здатність за рівнем | 0,05 дБ для детального налаштування рівня |
| Діапазон смуги ПЧ (IFBW) | від 10 Гц до 3 МГц, для широкого спектру застосувань |
| Діапазон вихідного рівня | від -55 дБм до +10 дБм |
| Динамічний діапазон | до 135 дБ, для високочутливих вимірювань |
| Шум траси | до 0,003 дБrms, для підвищення стабільності вимірювань |
| Типи калібрування | підтримує калібрування за відгуком (Response), калібрування з покращеним відгуком (Enhanced Response), калібрування SOLT, SOLR, TRL та повноцінне багатопортове калібрування (від 1 до 4 портів), що забезпечує гнучкість для різних умов тестування |
| Типи вимірювань | S-параметри (S11, S21, S12, S22) диференціальні параметри аналіз у тимчасовій області тести на межі та пульсації перетворення імпедансу з узгодженням та перетворенням опорів портів моделювання пристроїв та видалення/вставка адаптерів режим зміщення частоти для пристроїв перетворення частоти (змішувачів та конверторів) калібрування скалярного змішувача для вимірювань амплітуди та відображень режим аналізу спектру |
| Типи розгортки | лінійна, логарифмічна, за потужністю, CW Time та сегментна |
| Інтерфейси керування | LAN, USB, GPIB і HDMI для зовнішніх дисплеїв |
| Протоколи дистанційного керування | SCPI, LabVIEW, IVI, USB-TMC, VXI-11, Socket, Telnet та вбудований вебсервер |
| Дисплей | сенсорний 12,1 дюйма з можливістю керування мишею та клавіатурою |
| Відеовихід | HDMI-порт для підключення зовнішнього дисплея |
| Опціональні Bias-Tees | підтримка зовнішнього зміщення за постійним струмом через BNC-роз'єми |
Посібник користувача
Завантажити посібник користувача для SIGLENT SNA5012A (англ.).
Комплектація
- Аналізатор спектру SIGLENT SNA5012A — 1 шт.
- Посібник із швидкого запуску — 1 шт.
- Кабель живлення — 1 шт.
- USB-кабель — 1 шт.
- Сертифікат калібрування — 1 шт.
