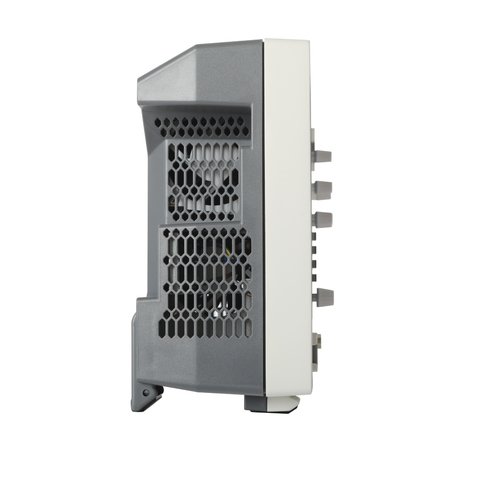

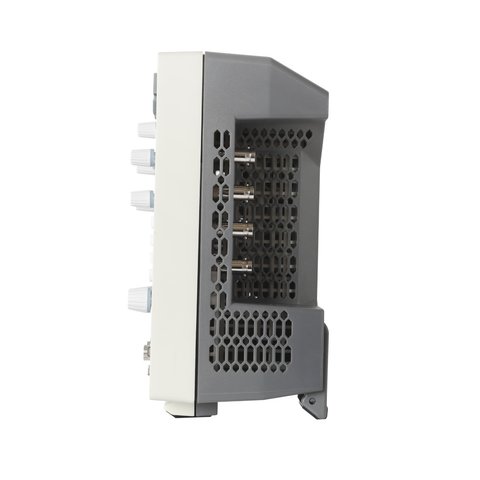

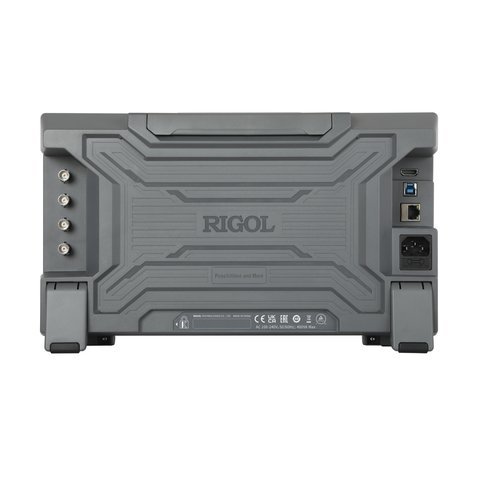

Цифровий осцилограф RIGOL DHO1202
Все про товар
Опис
RIGOL DHO1202 – це високороздільний 2-канальний осцилограф на основі нового чіпсету Centaurus від RIGOL, оснащений 10,1-дюймовим сенсорним дисплеєм із роздільною здатністю 1280×800 пікселів та інтуїтивно зрозумілим інтерактивним інтерфейсом користувача, а також багатофункціональною ручкою керування для більш плавної взаємодії з приладом. RIGOL DHO1202 має смугу пропускання 200 МГц, частоту дискретизації в реальному часі до 2 Гвиб/с, швидкість захоплення осцилограм до 1,5 млн. осц/с в режимі UltraAcquire та глибину пам'яті 50 МБ (як опція передбачена можливість розширення до 100 МБ). 2 аналогові канали та 1 додатковий зовнішній вхід забезпечують широкі можливості для аналізу сигналів, а вертикальна 12-бітна розгортка гарантує високу точність і якість записаних осцилограм.
RIGOL DHO1202 має наднизький рівень шуму, що дозволяє отримувати чистіший сигнал та проводити точні вимірювання навіть в умовах низької амплітуди, а також вбудовані декодери поширених протоколів I²C, SPI, RS232/UART та CAN для спрощення аналізу комунікаційних сигналів та налаштування протоколів. Завдяки високій швидкості захоплення осцилограм, низькому шумовому порогу, великій глибині пам'яті, інтуїтивному сенсорному дисплею та простоті користування RIGOL DHO1202 відповідає всім вимогам для виконання стандартних завдань з аналізу дизайну, налаштування та тестування в різних галузях.
Особливості
- Новий чіпсет Centaurus, розроблений компанією RIGOL;
- 3 режими запуску: автоматичний, звичайний, одинарний;
- 2 аналогових канали та 1 зовнішній канал;
- 12-бітна вертикальна розгортка;
- Смуга пропускання аналогових каналів: 200 МГц;
- Швидкість вибірки в реальному часі: до 2 Гвиб/с;
- Низький шумовий поріг;
- Глибина пам'яті: до 100 МБ (опційно);
- Мінімальна вертикальна чутливість 500 мкВ/под. дозволяє фіксувати невеликі сигнали в мікровольтному діапазоні;
- Частота захоплення сигналу: до 1,5 млн осц/с у режимі UltraAcquire;
- Зручні кнопки точного налаштування для легкої взаємодії;
- Стандартні ручки керування за допомогою фотоелектричного енкодера, що продовжують термін служби приладу;
- Стандартні інтерфейси USB, Host, LAN та HDMI;
- Підтримка інтерфейсу веб-контролю (необхідно ввести IP-адресу осцилограф у веб-браузер, щоб відобразити операцію інтерфейс осцилографа);
- Широкий перелік сумісних аксесуарів.
Технічні характеристики
| Функціональні характеристики | ||
|---|---|---|
| Смуга пропускання аналогових каналів (-3 дБ) | 200 МГц | |
| Канали | 2 аналогових входи, 1 зовнішній вхід | |
| Розрахунковий час наростання (від 10% до 90%, типово) | ≤ 1,75 нс | |
| Режим вибірки | Вибірка у реальному часі | |
| Частота дискретизації аналогових каналів | 2 Гвиб/с (1 канал) | |
| 1 Гвиб/с (2 канали) | ||
| Глибина пам'яті (стандарт) | 50 МБ (1 канал) | |
| 25 МБ (2 канали) | ||
| Глибина пам'яті (макс., опція) | 100 МБ (1 канал) | |
| 50 МБ (2 канали) | ||
| Частота захоплення сигналу | Режим Vector: 50 тис. осц/с | |
| Режим UltraAcquire: 1,5 млн осц/с | ||
| Вертикальна розгортка | 12 біт | |
| Апаратний запис та відтворення сигналів у реальному часі | макс. 500000 кадрів | |
| Піковий детектор | 2 нс | |
| Аналогові канали вертикальної системи | ||
| Вхідний зв'язок | За постійним струмом, змінним струмом, заземлення (GND) | |
| Вхідний імпеданс | 1 МОм ± 1%, 50 Ом ± 1% | |
| Вхідна ємність | 19 пФ ± 3 пФ | |
| Макс. вхідна напруга | CAT I 300 В(скз), 400 В(пік) (DC + В(пік)) | |
| Діапазон чутливості вхідного сигналу | 500 мкВ/под - 10 В/под | |
| Динамічний діапазон | ±4 под (12 біт) | |
| Обмеження смуги пропускання (стандарт) | 20 МГц, повна; обирається для кожного каналу | |
| Похибка налаштування напруги зміщення постійного струму по вертикалі | ≤200 мВ/под. (± 0,1 под. ± 2 мВ ± 1,5% від налаштування зміщення) | |
| >200 мВ/под. (± 0,1 под. ± 2 мВ ± 1,0% від налаштування зміщення) | ||
| Стійкість до електростатичного розряду | ±8 кВ (для входу BNC) | |
| Аналогові канали горизонтальної системи | ||
| Діапазон часової розгортки | 2 нс/под - 1 кс/под | |
| Розгортка за часом | 400 пс | |
| Діапазон часу затримки розгортки за часом | Попередній запуск | -5 под. |
| Після запуску | 1 с або 100 под., більше з двох значень | |
| Затримка між аналоговими каналами (стандарт) | ≤2 нс | |
| Система захоплення сигналу | ||
| Режим захоплення сигналу | Режим вибірки | Режим за замовчуваннням |
| Режим виявлення піку | Захоплює вузькі імпульси від 2 нс | |
| Режим усереднення | На вибір від 2, 4, 8, 16 до 65536 | |
| Високороздільний режим | 14 біт, 16 біт | |
| Режим UltraAcquire | Швидкість захоплення до 1,5 млн. осц/с | |
| Система запуску | ||
| Режими запуску | Автоматичний, нормальний, одинарний | |
| Джерела сигналу запуску | Аналогові канали (1~2), зовнішній вхід, мережа живлення AC | |
| Смуга пропускання системи запуску | Внутр. джерело запуску | Смуга пропускання аналогових входів |
| Зовн. джерело запуску | 200 МГц | |
| Чутливість системи запуску | Внутр. джерело запуску | 0,50 под, ≥50 мВ/под |
| 0,7 под (з увімкнутим шумозаглушенням) | ||
| Зовн. джерело запуску | 200 мВ(пік-пік), DC - 100 МГц | |
| 500 мВ(пік-пік), 100 - 200 МГц | ||
| Імпеданс зовнішнього входу запуску | 1 МОм±1%, роз'єм BNC | |
| Тип запуску | Запуск за фронтом, імпульсом, нахилом, відео, шаблоном, тривалістю, тайм-аутом, рантом, вікном, затримкою, налаштуванням/утриманням, N-м фронтом, I²C, SPI, RS232/UART, CAN, LIN | |
| Фізичні характеристики | ||
| Автомасштабування | Мін. напруга 10 мВ(пік-пік), мін. коефіцієнт заповнення 1%, мін. частота 35 Гц | |
| Цифровий вольтметр | DC, AC+DC(скз), AC(скз) | |
| Дисплей | 10,1-дюймовий ємнісний мультисенсорний дисплей з роздільною здатністю 1280×800 | |
| Процесор | Багатоядерний процесор Cortex-A72, 1,8 ГГц, Hexa-Core | |
| Системна пам'ять | 4 Гб оперативної пам'яті | |
| Внутрішня енергонезалежна пам'ять | 8 Гб | |
| Операційна система | Android | |
| Напруга живлення | 100–240 В змінного струму, 50–60 Гц | |
| Потужність | макс. потужність 400 ВА (підключення різних інтерфейсів, USB накопичувача та активних пробників) | |
| Робоча температура | від 0 до +50°С | |
| Габарити | 358 × 215 × 121 мм | |
| Вага | 3,8 кг (нетто) / 5,4 кг (брутто) | |
Інструкція користувача
Завантажити інструкцію користувача серії осцилографів DHO1000 (англ.).
Комплектація
- Цифровий осцилограф RIGOL DHO1202 — 1 шт.
- Мережевий шнур — 1 шт.
- USB кабель — 1 шт.
- Пасивний осцилографічний пробник PVP2350 — 2 шт.
- Інструкція користувача — 1 шт.
