4-канальний осцилограф з 12-бітним аналого-цифровим перетворювачем. Смуга пропускання 100 МГц, частота дискретизації 2 ГВиб/с, глибина пам'яті 200 МБ, 10,1" дисплей.
Наявність на складі:
- Львів
ID: 910350 6 кг

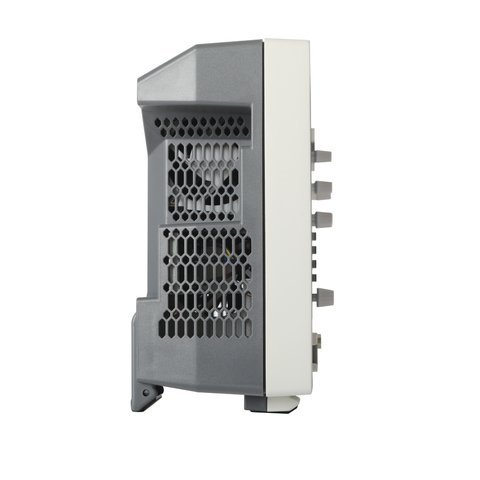

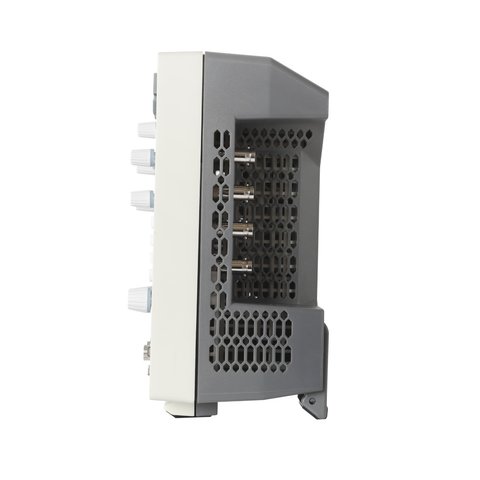

Цифровий осцилограф RIGOL DHO1104
Код: 913644
Цифровий осцилограф RIGOL DHO1104
Все про товар
Опис
Характеристики
Відео
Доставка
Оплата
Гарантія
102856.00 ₴
Все про товар
Відео
6 кг Гарантія: 36 місяців
4 канали, смуга пропускання 100 МГц, частота дискретизації 2 Гвиб/с, 12-бітовий АЦП, глибина пам'яті 50 МБ, вертикальна чутливість 500 мкВ/под. - 10 В/под. Читати далі
102856.00 ₴
Гуртом дешевше
Також вас можуть зацікавити
Опис
RIGOL DHO1104 – це високороздільний 4-канальний осцилограф оснащений 10,1-дюймовим сенсорним дисплеєм із роздільною здатністю 1280×800 пікселів та інтуїтивно зрозумілим інтерактивним інтерфейсом користувача. Осцилограф має смугу пропускання 100 МГц, частоту дискретизації в реальному часі до 2 Гвиб/с та швидкість захоплення осцилограм до 1,5 млн. осц/с. 4 аналогових канали та 1 додатковий зовнішній вхід забезпечують широкі можливостей для аналізу сигналів, а вертикальна 12-бітна розгортка гарантує високу точність і якість записаних осцилограм. Глибина пам'яті осцилографа 100 МБ (опційно) дозволяє зберігати великий обсяг даних.
RIGOL DHO1104 має низький рівень шуму при мінімальних налаштуваннях, що дозволяє проводити точні вимірювання навіть в умовах низької амплітуди, а також вбудовані декодери поширених протоколів I²C, SPI, RS232/UART та CAN, що спрощує аналіз комунікаційних сигналів та полегшує налаштування протоколів.
Особливості
- Новий чіпсет Centaurus, розроблений компанією RIGOL;
- 3 режими запуску: автоматичний, звичайний, одинарний;
- 4 аналогових канали та 1 зовнішній канал;
- 12-бітна вертикальна розгортка;
- Смуга пропускання аналогових каналів: 100 МГц;
- Реальна швидкість вибірки: до 2 Гвиб/с;
- Низький рівень шуму при мінімальних налаштуваннях;
- Глибина пам'яті: до 100 МБ (опційно);
- Мінімальна вертикальна чутливість 500 мкВ/под. дозволяє фіксувати невеликі сигнали в мікровольтному діапазоні;
- Частота захоплення сигналу: до 1,5 млн осц/с у режимі UltraAcquire;
- Зручні кнопки точного налаштування для легкої взаємодії;
- Стандартні ручки керування за допомогою фотоелектричного енкодера, що продовжують термін служби приладу;
- Стандартні інтерфейси USB, Host, LAN та HDMI;
- Підтримка інтерфейсу веб-контролю (необхідно ввести IP-адресу осцилограф у веб-браузер, щоб відобразити операцію інтерфейс осцилографа);
- Широкий перелік сумісних аксесуарів.
Відео
Технічні характеристики
| Функціональні характеристики | ||
|---|---|---|
| Смуга пропускання аналогових каналів (-3 дБ) | 100 МГц | |
| Канали | 4 аналогових входи, 1 зовнішній вхід | |
| Розрахунковий час наростання (від 10% до 90%, типово) | ≤ 3,5 нс | |
| Режим вибірки | Вибірка у реальному часі | |
| Частота дискретизації аналогових каналів | 2 Гвиб/с (1 канал) | |
| 1 Гвиб/с (2 канали) | ||
| 500 Мвиб/с (4 канали) | ||
| Глибина пам'яті (стандарт) | 50 МБ (1 канал) | |
| 25 МБ (2 канали) | ||
| 12,5 МБ (4 канали) | ||
| Глибина пам'яті (макс., опційно) | 100 МБ (1 канал) | |
| 50 МБ (2 канали) | ||
| 25 МБ (4 канали) | ||
| Частота захоплення сигналу | Режим Vector: 50 тис. осц/с | |
| Режим UltraAcquire: 1,5 млн осц/с | ||
| Вертикальна розгортка | 12 біт | |
| Апаратний запис та відтворення сигналів у реальному часі | макс. 500000 кадрів | |
| Піковий детектор | 2 нс | |
| Аналогові канали вертикальної системи | ||
| Вхідний зв'язок | За постійним струмом, змінним струмом, заземлення (GND) | |
| Вхідний імпеданс | 1 МОм ± 1%, 50 Ом ± 1% | |
| Вхідна ємність | 19 пФ ± 3 пФ | |
| Макс. вхідна напруга | CAT I 300 В(скз), 400 В(пік) (DC + В(пік)) | |
| Діапазон чутливості вхідного сигналу | 500 мкВ/под - 10 В/под | |
| Динамічний діапазон | ±4 под (12 біт) | |
| Обмеження смуги пропускання (стандарт) | 20 МГц, повна; обирається для кожного каналу | |
| Похибка налаштування напруги зміщення постійного струму по вертикалі | ≤200 мВ/под. (± 0,1 под. ± 2 мВ ± 1,5% від налаштування зміщення) | |
| >200 мВ/под. (± 0,1 под. ± 2 мВ ± 1,0% від налаштування зміщення) | ||
| Стійкість до електростатичного розряду | ±8 кВ (для входу BNC) | |
| Аналогові канали горизонтальної системи | ||
| Діапазон часової розгортки | 2 нс/под - 1 кс/под | |
| Розгортка за часом | 400 пс | |
| Діапазон часу затримки розгортки за часом | Попередній запуск | -5 под. |
| Після запуску | 1 с або 100 под., більше з двох значень | |
| Затримка між аналоговими каналами (стандарт) | ≤2 нс | |
| Система захоплення сигналу | ||
| Режим захоплення сигналу | Режим вибірки | Режим за замовчуваннням |
| Режим виявлення піку | Захоплює вузькі імпульси від 2 нс | |
| Режим усереднення | На вибір від 2, 4, 8, 16 до 65536 | |
| Високороздільний режим | 14 біт, 16 біт | |
| Режим UltraAcquire | Швидкість захоплення до 1,5 млн. осц/с | |
| Система запуску | ||
| Режими запуску | Автоматичний, нормальний, одинарний | |
| Джерела сигналу запуску | Аналогові канали (1~4), зовнішній вхід, мережа живлення AC | |
| Смуга пропускання системи запуску | Внутр. джерело запуску | Смуга пропускання аналогових входів |
| Зовн. джерело запуску | 200 МГц | |
| Чутливість системи запуску | Внутр. джерело запуску | 0,50 под, ≥50 мВ/под |
| 0,7 под (з увімкнутим шумозаглушенням) | ||
| Зовн. джерело запуску | 200 мВ(пік-пік), DC - 100 МГц | |
| 500 мВ(пік-пік), 100 - 200 МГц | ||
| Імпеданс зовнішнього входу запуску | 1 МОм±1%, роз'єм BNC | |
| Тип запуску | Запуск за фронтом, імпульсом, нахилом, відео, шаблоном, тривалістю, тайм-аутом, рантом, вікном, затримкою, налаштуванням/утриманням, N-м фронтом, I²C, SPI, RS232/UART, CAN, LIN | |
| Фізичні характеристики | ||
| Автомасштабування | Мін. напруга 10 мВ(пік-пік), мін. коефіцієнт заповнення 1%, мін. частота 35 Гц | |
| Цифровий вольтметр | DC, AC+DC(скз), AC(скз) | |
| Дисплей | 10,1-дюймовий ємнісний мультисенсорний дисплей з роздільною здатністю 1280×800 | |
| Процесор | Багатоядерний процесор Cortex-A72, 1,8 ГГц, Hexa-Core | |
| Системна пам'ять | 4 Гб оперативної пам'яті | |
| Внутрішня енергонезалежна пам'ять | 8 Гб | |
| Операційна система | Android | |
| Напруга живлення | 100–240 В змінного струму, 50–60 Гц | |
| Потужність | макс. потужність 400 ВА (підключення різних інтерфейсів, USB накопичувача та активних пробників) | |
| Робоча температура | від 0 до +50°С | |
| Габарити | 358 × 215 × 121 мм | |
| Вага | 3,8 кг (нетто) / 5,4 кг (брутто) | |
Інструкція користувача
Завантажити інструкцію користувача серії осцилографів DHO1000 (англ.).
Комплектація
- Цифровий осцилограф RIGOL DHO1104 — 1 шт.
- Мережевий шнур — 1 шт.
- USB кабель — 1 шт.
- Пасивний осцилографічний пробник PVP3150 — 4 шт.
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
