Зварювальний апарат для оптоволокна INNO Instrument View 12R
Все про товар
Опис
Inno Instrument VIEW 12R – це потужний зварювальний апарат з удосконаленою системою автоматичного вирівнювання затискачів, що гарантує точне та надійне зварювання стрічкових оптичних волокон (до 12 волокон у стрічці). Апарат оснащений функцією подвійного натискання (збільшення та зменшення) та унікального прокручування зі збільшенням аж до 250x – найвищого у світі стрічкових зварювальних апаратів.
Зварювальний апарат View 12R забезпечує оптимальну продуктивність завдяки мінімальному часу, необхідному для проведення зварювання та термоусадження. Його акумулятор має надвисоку ємність (до 220 циклів зварювання/термоусадження). Додатково пристрій оснащений універсальним тримачем для одиночних волокон з діаметрами 250 і 900 мкм.
Удосконалений затискач View 12R активується відповідно до положення волокна. Таким чином, кожна серцевина окремого волокна точно поміщається у призначену V-подібну канавку. Цей процес гарантує точне та надійне зварювання.
Зварювальні апарати Inno Instruments Fusion мають легку конструкцію. Вони спеціально розроблені з використанням спеціальних матеріалів, щоб займати менше місця та бути дуже легкими.
Особливості
- Моторизована система позиціювання затискача.

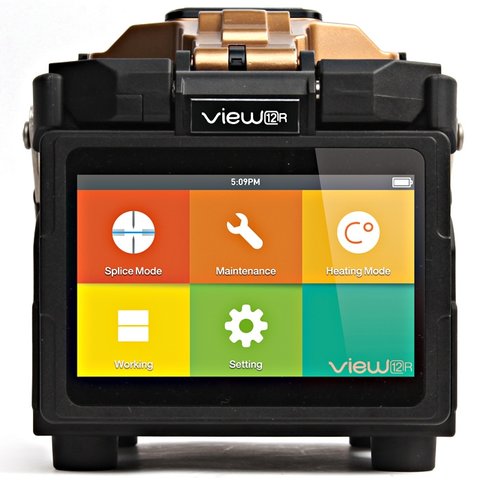

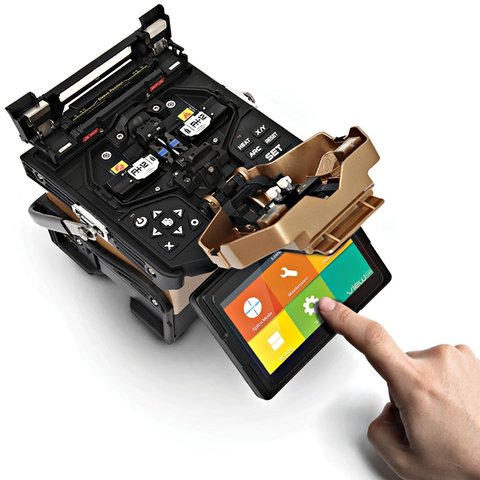

- 5-дюймовий кольоровий сенсорний РК-дисплей.
- Простий у використанні графічний інтерфейс.
- Збільшення/зменшення масштабу за допомогою подвійного натискання.
- Швидкий та ефективний у роботі.
- Акумулятор надвисокої ємності.
- Універсальний тримач для одиночного волокна.

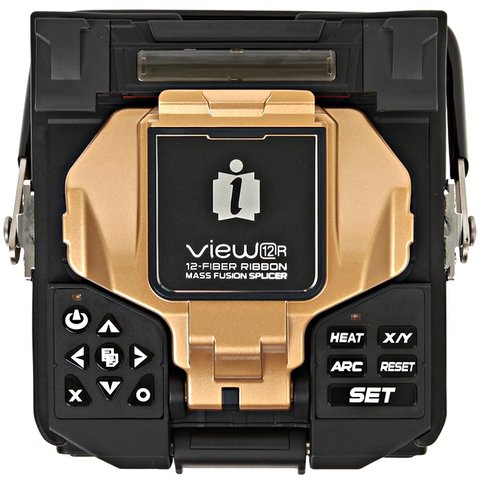

- Три яскраві світлодіоди та клавіатура з підсвічуванням для роботи в темряві.
- Керамічний затискач для підвищеної міцності.
- Захисний кожух
- Можна використовувати за суворих погодних умов.
Технічні характеристики
| Кількість волокон | 1, 2, 4, 6, 8, 10, 12 |
| Типи зварюваних волокон | SM (ITU-T G.652 & G.657) / MM (ITU-T G.651) / DS (ITU-T G.653) / NZDS (ITU-T G.655) |
| Сумісне волокно/кабель | стрічкоподібне: 0,25~0,4 мм / одиночне: 250 мкм та 900 мкм |
| Довжина зачищуваних волокон | 10~13 мм |
| Діаметр оболонки | 125 мкм |
| Програми зварювання | макс. 100 режимів |
| Програми термоусадження | макс. 32 режимів |
| Типові втрати при зварюванні | SM: 0,05 дБ / MM: 0,02 dB / DS: 0,08 dB / NZDS: 0,08 dB (ITU-T стандарт) |
| Зворотні втрати | > 60 дБ |
| Підсвічування | 3 білі світлодіоди |
| Час зварювання | Стрічкове волокно: 15 с / одиночне волокно: 9 с |
| Оцінка втрат на зварному з'єднанні | є |
| Сумісні КДЗС | 60 мм, 50 мм, 40 мм, мікро |
| Типовий час термоусадження | 20 с |
| Зберігання результатів | останні 5000 результатів |
| Випробування на розтягування | 1,96~2,25 Н |
| Умови експлуатації | висота: 0~3660 м над рівнем моря 0~95% відносної вологості температура: -10~50°C швидкість вітру: 15 м/с |
| Умови зберігання | 0~95% відносної вологості температура: -40~80°C |
| Дисплей | 5,0-дюймовий кольоровий з високою роздільною здатністю та кутом огляду 90° |
| Перегляд та збільшення волокна | X, Y, XY, X/Y: збільшення 250х |
| Джерело живлення | вхід 100–240 В АС, вхід 9–14 В DC |
| Ресурс батареї | ємність 9800 мАг (220 циклів зварювання та термоусадження) |
| Спосіб використання | кнопковий / сенсорний |
| Автоматичне калібрування дуги | за тиском та температурою повітря |
| Термін служби електродів | 1500 (можна збільшити за допомогою стругачки для електродів) |
| Порти | DIN/мікро-HDMI |
| Габарити (В × Ш × Г) | 160 × 133 × 155 мм (без гумового амортизатора) 167 x 143 x 163 мм (з гумовим амортизатором) |
| Вага | 1,98 кг (без акумулятора) 2,64 кг (з акумулятором) |
Посібник користувача
Завантажити посібник користувача для Inno Instrument VIEW 12R (англ.).
Комплектація
- Зварювальний апарат для оптоволокна Inno Instrument VIEW 12R — 1 шт.

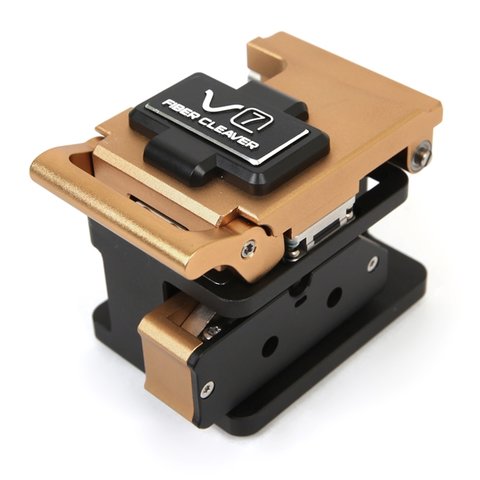

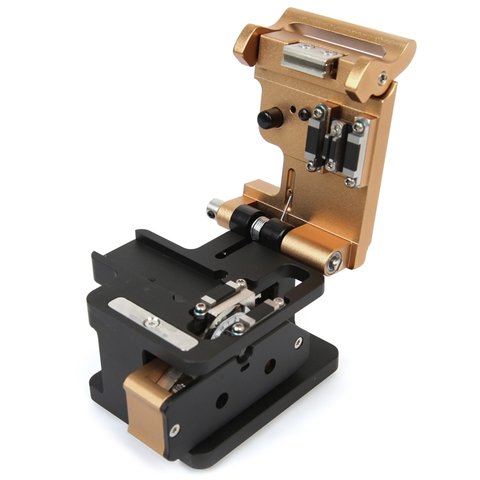

- Високоточний сколювач V7 — 1 шт.
- Термострипер TS-8 — 1 шт.
- Тримач для:
- 12-волоконної стрічки: FH-12L / FH-12R — 1 шт.
- 8-волоконної стрічки: FH-8L / FH-8R — 1 шт.
- 4-волоконної стрічки: FH-4L / FH-4R — 1 шт.
- оодиночного волокна 250 і 900 мкм: FH-UL / FH-UR (універсальний) — 1 шт.
- SOC: FH-SOC-R — 1 шт.
- Кришка нагрівача HTS-SOC — 1 шт.
- Мережевий адаптер живлення JS-180300 — 1 шт.
- Приймальний лоток CG-22 — 1 шт.
- Запасні електроди E-50 — 1 компл.
- Стругачка для електродів EG-18 — 1 шт.
- Акумуляторна батарея LBT-20 — 1 шт.
- Кабель живлення — 1 шт.
- Кабель Micro HDMI-USB — 1 шт.
- DIN-кабель — 1 шт.
- Термоусаджувальна гільза — 1 шт.
- Щітка для очищення V-подібної канавки — 1 шт.
- Чохол для транспортування — 1 шт.
