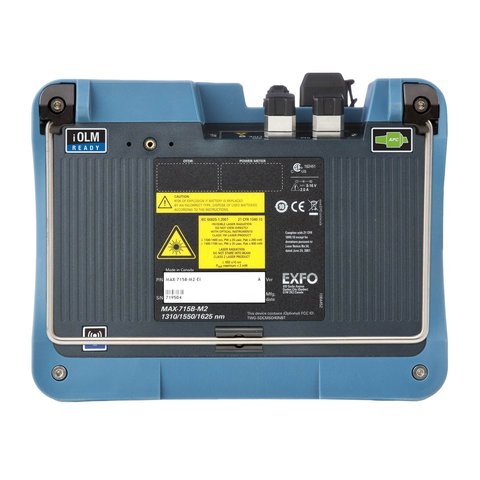

Оптичний рефлектометр EXFO MAXTESTER MAX-715B-M2 з IOLM
Все про товар
Опис

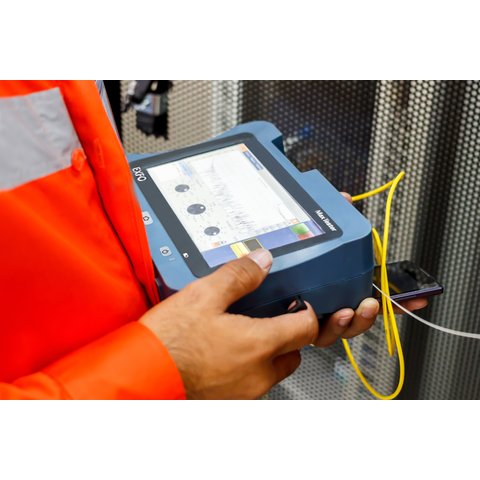

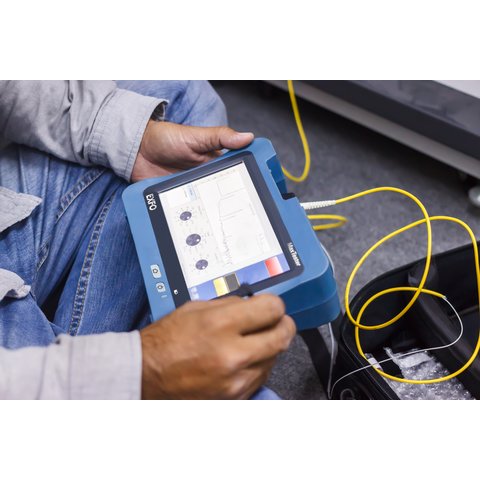

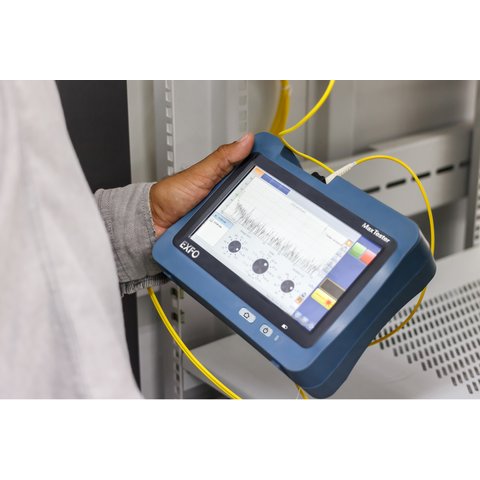

EXFO MAXTESTER MAX-715B-M2 – це потужний, компактний та зручний рефлектометр, оснащений великим сенсорним дисплеєм з покращеною видимістю для використання на відкритій місцевості. Пристрій призначений для визначення загасання сигналу в оптичному кабелі, оцінки втрат на зварюваних з'єднаннях, конекторах, макровигинах. Рефлектометр має інтуїтивно зрозумілий графічний інтерфейс з іконками, миттєвим завантаженням, автоматичним пошуком макровигинів, а також покращеними автоматичним режимом та режимом вимірювання у реальному часі. Акумулятор забезпечує до 12 годин безперервної роботи.
EXFO MAXTESTER MAX-715B-M2 має можливість використання технології iOLM (інтелектуальний динамічний додаток, який перетворює складну процедуру аналізу трас рефлектометром в задачку на один дотик). Цей прилад – компактний, надпотужний та простий у використанні рефлектометр, що ідеально підходить для проведення оптичних робіт у польових умовах.
Особливості
- Зручний, легкий, потужний прилад у формі планшета;
- Сенсорний екран 7-дюймовий (підходить для роботи на відкритій місцевості);
- 12 години автономної роботи;
- Динамічний діапазон: 30/28/28 нм;
- Надійний захист паролем;
- Міцний корпус для використання у польових умовах;
- Підтримка технології iOLM (Intelligent Optical Link Mapper – застосунок для визначення характеристик мереж доступу/FTTx)
Застосування
- Встановлення та налагодження останньої милі в мережах FTTx.
- Тестування мереж доступу.
- Установка систем збору даних з FTTA-волокон.
- Тестування мереж CATV / HFC.
Технічні характеристики
| Довжина хвилі | 1310/1550/1625 нм |
| Динамічний діапазон | 30/28 дБ 28 дБ (1625 нм) |
| Мертва зона за подією | 1 м |
| Мертва зона за загасанням | 4 м |
| Діапазон відстані | 0,1 – 160 км |
| Ширина імпульсу | 5 нс – 20 000 нс |
| Лінійність | ±0,05 дБ |
| Поріг втрат | 0,01 дБ |
| Роздільність втрат | 0,001 дБ |
| Роздільність вибірки | 0,04 м – 5 м |
| Кількість точок у вибірці | до 256 000 |
| Похибка вимірювання довжини | ±(0,75 + 0,005 % × довжина + роздільність вибірки) |
| Час вимірювання | визначається користувачем |
| Точність відбивання | ±2 дБ |
| Оновлення у реальному часі | 3 Гц |
| Інтерфейси | два порти USB 2.0 RJ-45 LAN 10/100 Мбіт/с |
| Дисплей | 7-дюймовий (178 мм) сенсорний TFT, 800×480 |
| Зберігання | 2 ГБ внутрішньої пам'яті (20 000 трас, типово) |
| Акумулятор | літій-полімерний (забезпечує до 12 години автономної роботи) |
| Живлення | AC/DC адаптер, вхід 100-240 В AC, 50-60 Гц, 9-16 В DC вхід 15 Вт мін. |
| Габарити | 155 мм × 200 мм × 68 мм |
| Вага | 1,3 кг |
Посібник користувача
Завантажити посібник користувача для EXFO MAX-715B-M2 (англ.).
Комплектація
- Рефлектометр EXFO MAXTESTER MAX-715B-M2 — 1 шт.
- Акумулятор GP-2209 — 1 шт.
- Мережевий адаптер/адаптер зарядного пристрою GP-2146 — 1 шт.
- Посібник користувача — 1 шт.
