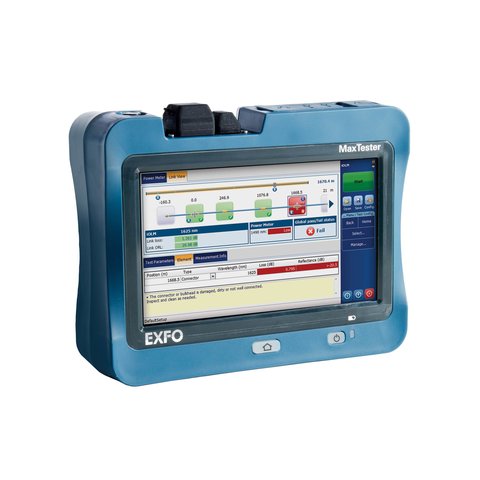

Оптичний рефлектометр EXFO MAX-730B-M2
Все про товар
Опис
EXFO MAX-730B-M2 – це потужний, компактний та зручний рефлектометр, оснащений великим сенсорним дисплеєм з покращеною видимістю для використання на відкритій місцевості. Прилад призначений для вимірювання параметрів пасивних оптичних мереж (PON) зі сплітерами до 1×128, зокрема на активних мережах, а також для вимірювань мереж масштабу міста та магістралей до 105 км. Крім того, він підходить для тестування одномодових мереж доступу та для одномодових оптоволоконних структурованих кабельних систем. (СКС).
Рефлектометр має інтуїтивно зрозумілий графічний інтерфейс з іконками, миттєвим завантаженням, автоматичним пошуком макровигинів, а також покращеними автоматичним режимом та режимом вимірювання у реальному часі. Акумулятор забезпечує до 12 годин безперервної роботи. Цей прилад – компактний, надпотужний та простий у використанні рефлектометр, що ідеально підходить для проведення оптичних робіт у польових умовах.
Особливості
- Зручний, легкий, потужний прилад у формі планшета.
- Сенсорний 7-дюймовий дисплей (підходить для роботи на відкритій місцевості).
- Час автономної роботи – 12 годин.
- Динамічний діапазон: 39/37/37 дБ.
- Мертва зона за подією: 0,8 м, мертва зона за згасанням: 3,5 м.
- Оптимізований для тестування мереж FTTH (PON) через спліттери до 1×128.
- Оснащений портом із джерелом випромінювання на довжині хвилі 1625 нм та фільтром.
- Міцний корпус для використання у польових умовах.
Застосування
- Тестування FTTx/MDU у пасивних оптичних мережах PON.
- Тестування мереж доступу (P2P).
- Тестування магістральних ліній (P2P).
- Пошук та усунення несправностей оптичних ліній.
Технічні характеристики
| Довжина хвилі | 1310/1550 нм і 1625 нм (порт для роботи на активній лінії) |
| Динамічний діапазон | 39/37/37 дБ |
| Мертва зона за подією | 0,8 м |
| Мертва зона за згасанням | 3,5 м |
| Діапазон відстані | 0,1 – 400 км |
| Ширина імпульсу | 5 – 20 000 нс |
| Лінійність | ±0,03 дБ |
| Поріг втрат | 0,01 дБ |
| Роздільність втрат | 0,001 дБ |
| Роздільність вибірки | 0,04 до 5 м |
| Кількість точок у вибірці | до 256 000 |
| Похибка вимірювання довжини | ±(0.75 + 0.0025 % × довжина + роздільність вибірки) |
| Час вимірювання | визначається користувачем (максимум 60 хвилин) |
| Точність відбивання | ±2 дБ |
| Оновлення у реальному часі | 3 Гц |
| Дисплей | 7 дюймів (178 мм) сенсорний 800 × 480 TFT |
| Зберігання | 2 ГБ внутрішньої пам'яті (приблизно 20 000 рефлектограм) |
| Акумулятор | літій-полімерний (12 годин автономної роботи) |
| Температурні умови | температура експлуатації: –10 °C до 50 °C (14 °F до 122 °F) температура зберігання: –40 °C до 70 °C (–40 °F до 158 °F) |
| Інтерфейси | два порти USB 2.0, RJ45 LAN 10/100 Мбіт/с |
| Живлення | AC/DC адаптер, вхід 100-240 В AC, 50-60 Гц, 9-16 В DC вхід 15 Вт мін. |
| Габарити | 200 мм × 155 мм × 68 мм |
| Вага | 1,29 кг |
Посібник користувача
Завантажити посібник користувача для EXFO MAX-730B-M2 (англ.).
Комплектація
- Оптичний рефлектометр EXFO MAX-730B-M2 — 1 шт.
- Посібник користувача — 1 шт.
- Зарядний пристрій — 1 шт.
- Акумулятор — 1 шт.
- Ремінець на руку — 1 шт.
