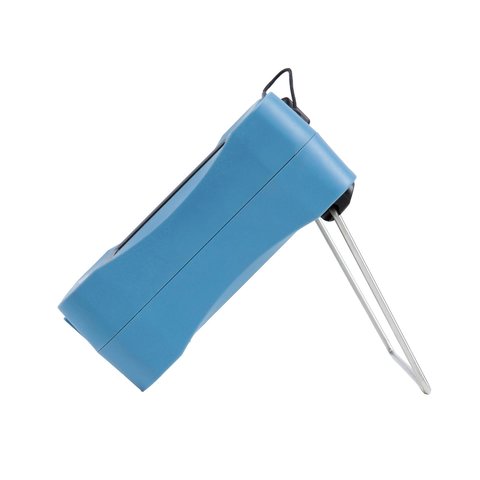

Оптичний рефлектометр EXFO FTB-1-730B-M1 з IOLM
Все про товар
Опис
EXFO FTB-1-730B-M1 – це високопродуктивний портативний одномодальний оптичний рефлектометр (OTDR), який призначений для роботи в польових умовах і забезпечує пошук та усунення несправностей оптоволокна, тестування оптоволоконих мереж FTTH та пасивних оптичних мереж PON за допомогою оптичних спліттерів, тестування мереж доступу (P2P) та міських мереж (P2P).
Цей рефлектометр задовольняє низку потреб у тестуванні на різних етапах розгортання та обслуговування волоконно-оптичних мереж, дозволяючи проводити поглиблене дослідження різних елементів, з яких складається з'єднання, виявляти потенційні проблеми з волокном та визначати місцезнаходження збоїв у мережі, включаючи розрахунок загальної довжини каналу, повної втрати з'єднання, згасання сигналу в оптичному волокні, оптичних поворотних втрат (ORL).
Особливості
- оптимізація тестування за допомогою оптичних спліттерів (до 1×128) для комплексного наскрізного тестування мереж FTTH;
- порт тестування в режимі реального часу, що підтримує хвильовий діапазон 1310/1550 нм, для ефективного усунення несправностей в активних мережах без створення перешкод для сигналу;
- підтримка високих динамічних діапазонів для наскрізного тестування міських мереж;
- запатентований інтегрований додаток intelligent Optical Link Mapper (iOLM), що дозволяє перетворювати складні рефлектометричні тести трасування на завдання, яке виконується одним натисканням кнопки, усуваючи необхідність в налаштуванні, інтерпретації та аналізі великої кількості параметрів та візуалізуючи оптоволоконні лінії у вигляді схем;
- потужний процесор для швидких обчислень;
- інтуїтивно зрозумілий графічний інтерфейс, що забезпечує прискорене навчання використанню приладу;
- великий 7-дюймовий сенсорний екран для максимального зручного перегляду;
- легкий та водночас міцний дизайн у стилі планшета, вдосконалений для використання поза приміщеннями;
- набір апаратних опцій, включаючи візуальний дефектоскоп (VFL), вимірювач потужності, USB-порти;
- збільшений час роботи в автономному режимі.
Технічні характеристики
| Довжини хвиль: | 1310/1550 нм | |
| Динамічний діапазон: | 39/37 дБ | |
| Мертві зони: | за дефектами (EDZ): 0,8 м, | |
| за згасанням (ADZ): 3,5 м | ||
| Дальність: | 0,1 – 400 км | |
Ширина імпульсу: |
5 – 20,000 нс | |
| Лінійність: | ±0,03 дБ | |
| Поріг втрат: | 0,01 дБ | |
| Роздільність втрат: | 0,001 дБ | |
| Роздільна здатність: | 0,04 – 5 м | |
| Кількість точок: | макс. 256 000 | |
| Похибка вимірювання довжини: | ±(0,75 + 0,0025 % × довжина + роздільність вибірки) | |
| Час вимірювання: | визначається користувачем (макс. 60 хв) | |
| Точність відбивання: | ±2 дБ | |
| Оновлення у реальному часі: | 3 Гц | |
| Візуальний дефектоскоп (VFL): | лазерний, 650 ± 10 нм | |
| Загальні характеристики | ||
|---|---|---|
| Живлення: | AC/DC адаптер, вхід 100-240 В AC, 50-60 Гц, 9-16 В DC вхід 15 Вт мін. | |
| Внутрішня пам'ять: | 2 Гб (20 000 рефлектограм) | |
| Дисплей: | 7-дюймовий (178 мм) сенсорний екран, TFT 800 × 480 | |
| Інтерфейс: | USB 2.0 (× 2), Ethernet, Wi-Fi, Bluetooth, RJ-45 LAN 10/100 Мбіт/с | |
| Акумулятор: | зарядний літій-полімерний акумулятор | |
| Час роботи від акумулятора: | 12 год | |
| Розміри: | 200 мм × 155 мм × 68 мм | |
| Вага: | 1,3 кг | |
| Температура експлуатації: | -10°C – 50°C | |
Посібник користувача
Завантажити посібник користувача для EXFO MAX-730B-M1 (англ.).
Комплектація
- EXFO FTB-1-730B-M1 оптичний рефлектометр – 1 шт.
- Чохол для транспортування – 1 шт.
