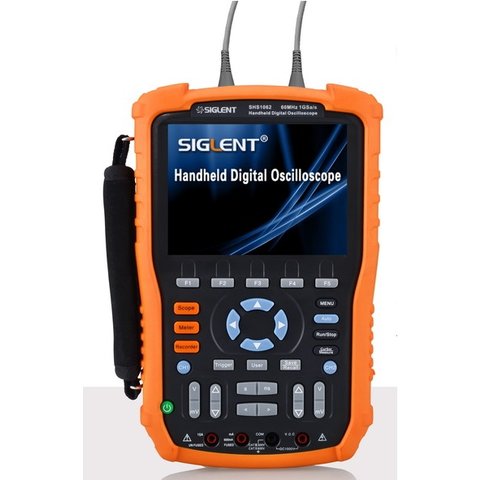

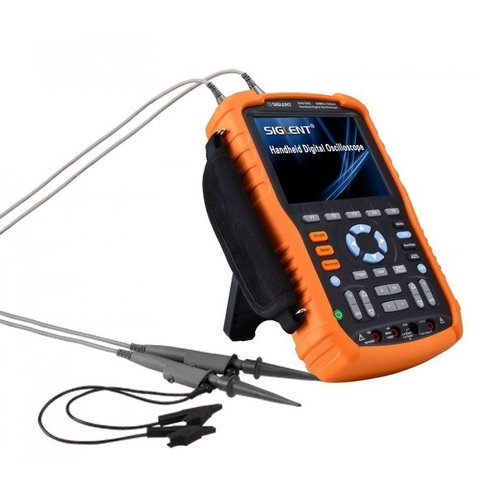

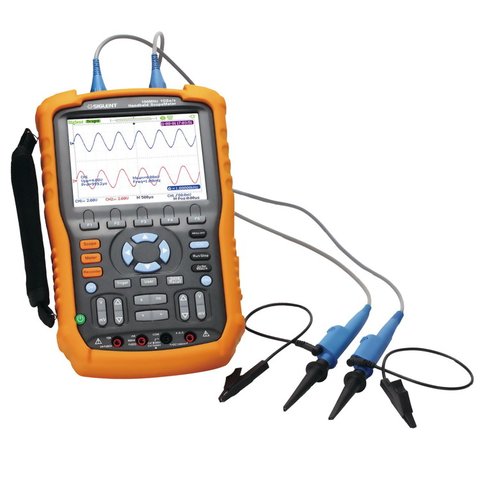

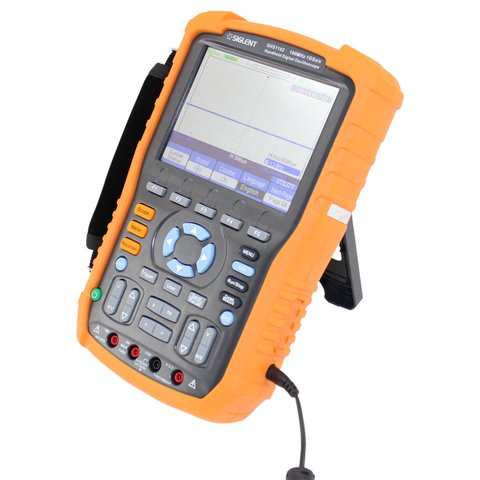

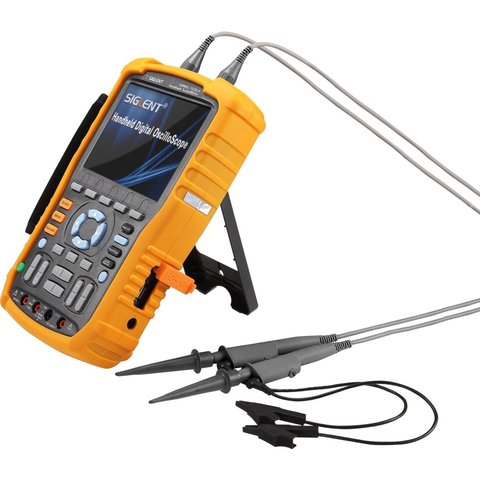

SIGLENT SHS1102 – портативний двоканальний цифровий осцилограф з функціями цифрового мультиметра та самописця. Перевага даного приладу - повністю ізольовані входи, що дає можливість виконувати роботу під високою напругою (до 1000 В).
| Характеристики осцилографа | |
|---|---|
| Смуга пропускання | 100 МГц |
| Період наростання | ≤ 3,5 нс |
| Частота дискретизації | В режимі реального часу: 1 Гвиб/с; В еквівалентному режимі: 50 Гвиб/с |
| Чутливість по вертикалі | 5 мВ ～ 100 В/под |
| Глибина пам'яті | 2 МБ |
| Розгортка | 2,5 нс ～50 с/под, Скан: 100 мс ～ 50 с/под |
| Синхронізація | Edge, Pulse, Вideo, Alternate, Slope |
| Роздільна здатність по вертикалі | 8 біт |
| Інтерфейс | USB DeВice, USB Host |
| Математичні операції | +, -, *, /, FFT |
| Дисплей | кольоровий TFT РК, 320×234 |
| Характеристики мультиметра | |
| Вимірювання опору | Діапазон: 600 Ω – 60 MΩ Точність: ±0.5% ±5 |
| Вимірювання напруги постійного струму | Діапазон: 60 мВ – 1000 В Точність: ±0.5% ±5 |
| Вимірювання напруги змінного струму | Діапазон: 60 мВ – 750 В Точність: ±1% ±5 |
| Вимірювання постійного струму | Діапазон: 60 мВ – 10 A Точність: ±1% ±5 |
| Вимірювання змінного струму | Діапазон: 60 мВ – 10 A Точність: ±1% ±5 |
| Вимірювання ємності | 40.00 nF (±3% ±1 знак) 400.0 nF– 400.0 µ F (±1% ±знак) |
| Перевірка провідності електричного кола | < 30 Ω |
| Тестування діодів | 0 В ～ 2.0 В |
| Самописець | 1,6 МБ |
| Розширена пам'ять запису сигналу | 7 МБ |
| Режим вимірювань | Ручний / автоматичний |
| Максимальна розрядність | 6000 значущих знаків |

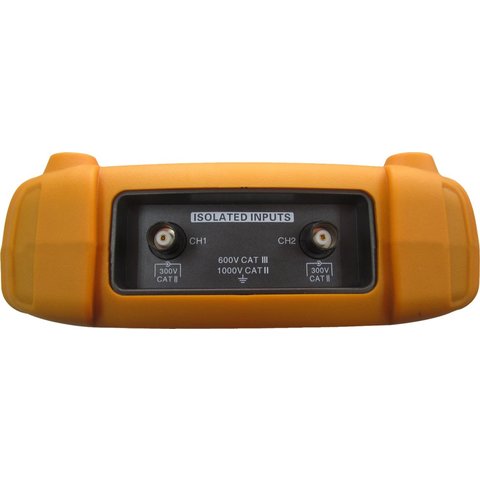

| Ізоляція | |
| Вхідний порт | 300 В CAT II |
| Вхід зонду 10:1 | 1000 В CAT II, 600 В CAT III |
| Макс. вхід METER | 1000 В CAT II |
| Між каналами | 1000 В CAT II, 600 В CAT III |
| Максимальна вхідна напруга | DC 1000 В, AC 750 В |
| Загальні характеристики | |
| Живлення | Вбудований літієвий акумулятор: 7.4 В, 4500 мАгод (> 3 годин роботи) Адаптер живлення, вхідні параметри: 100-240 В, 50 - 60 Гц, вихідні параметри: 9 В, 2.8 A |
| Дисплей | кольоровий TFT РК, 320×234 |
| Вага | 1,5 кг |
| Розміри | 163,2 × 259,5 × 53,3 мм |
Завантажити додаткову інформацію (Data Sheet) для SIGLENT SHS1102.
