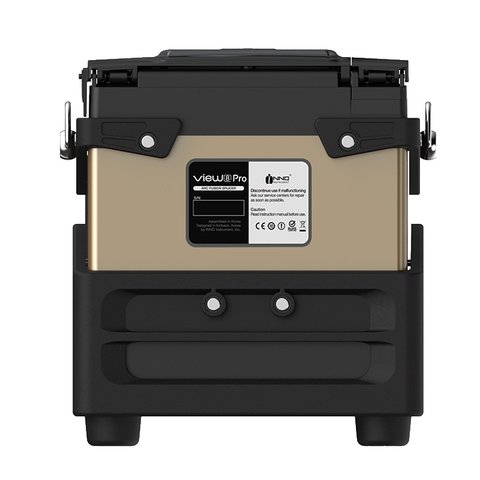

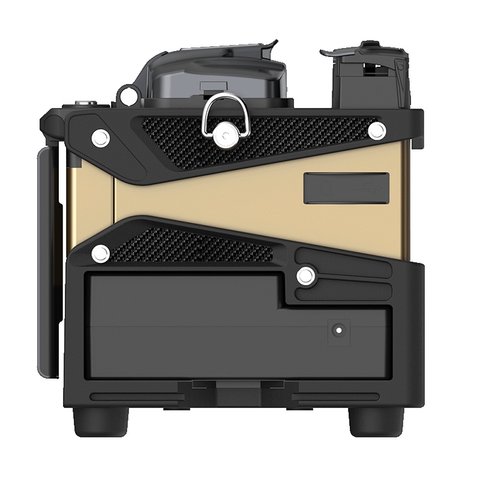

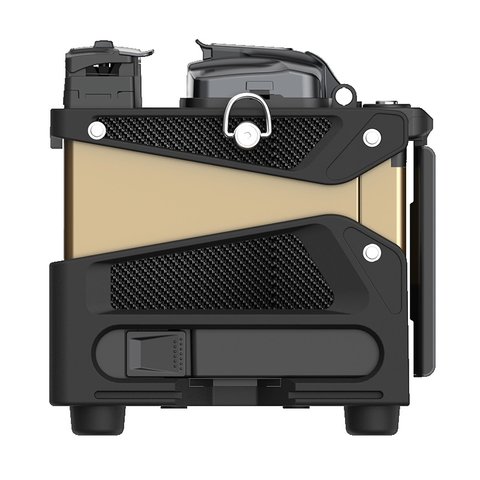

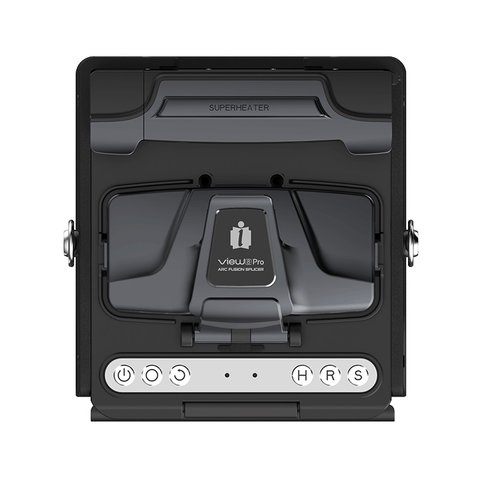

Зварювальний апарат для оптоволокна INNO View 8 Pro
Все про товар
Опис
INNO View 8 Pro – це оновлена версія зварювального апарату View 8+, оснащена додатковими функціями. Основна відмінність полягає в наявності модуля GPS, який дозволяє визначати розташування апарата. Крім того, апарат оснащений модулем, який передає координати та іншу інформацію про його стан на спеціальний сервіс View Pro Cloud Management System. За допомогою цього сервісу можна в режимі онлайн відстежувати різні параметри зварювального апарату (рівень заряду батареї, ресурс електродів тощо). Також можна спостерігати за поточним місцерозташуванням та переміщенням апарата протягом вибраного періоду часу, а також за кількістю виконаних зварювань з зазначенням дати .
Як і модель View 8+, View 8 Pro також має вирівнювання за серцевиною, малий час зварювання та нагрівання (зварювання за 6 с, нагрівання за 9 с), універсальні затискачі для усіх типів оболонок волокна, зокрема кабель FTTH 2х3 мм, а також можливість роботи зі зварними конекторами (SOC, Splice-on-Connector). Акумулятор ємністю 9000 мА/год гарантує високу автономність, достатню для виконання до 355 циклів роботи (зварювання з термоусадкою КДЗС).
Як решта зварювальних апаратів з серії View, ця модель здатна працювати в жорстких польових умовах. Вона має надійний захист від механічних пошкоджень, пилу та вологи, а також оснащена автоматичним калібруванням дуги відповідно до атмосферного тиску та температури навколишнього середовища.
Особливості
- Вбудований модуль IoT для мобільної передачі даних.
- Веб-операційна система реального часу.
- Технологія точного вирівнювання волокна по серцевині.
- Платформа управління об'єктами та роботами.

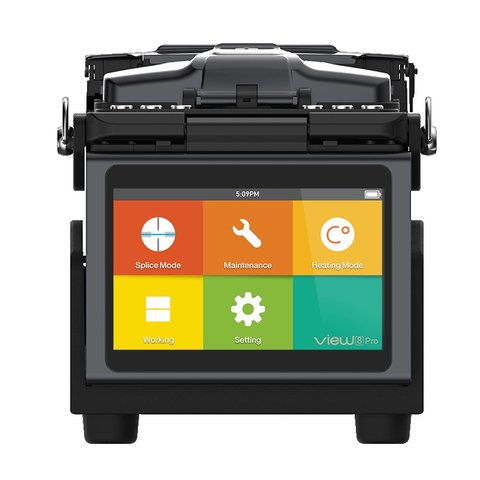

- 5-дюймовий кольоровий сенсорний РК-дисплей.
- Подвійний дотив для збільшення та зменшення масштабу зображення.
- Зручний інтерфейс з вбудованою відеоінструкцією.
- Акумулятор надвисокої ємності.
- CMOS високої роздільної здатності.
Технічні характеристики
| Метод вирівнювання волокон | за серцевиною |
| Тип волокна | одиночне |
| Типи зварюваних волокон | SM (ITU-T G.652&G.657) / MM (ITU-T G.651) / DS (ITU-T G.653) / NZDS (ITU-T G.655) |
| Діаметр волокна | 80~150 мкм |
| Діаметр захисного покриття волокна | 100~3000 мкм |
| Довжина зачищуваних волокон | 5 ~ 16 мм |
| Типові втрати при зварюванні | SM: 0,01 дБ / MM: 0,01 дБ / DS: 0,03 дБ / NZDS: 0,03 дБ / G.657: 0,01 дБ |
| Коефіцієнт відбиття | >> 60 дБ |
| Оцінювання втрат при зварюванні | є |
| Час зварювання | швидкий режим: 6 с (у середньому) / звичайний: 8 с (у середньому) |
| Режими зварювання | макс. 128 режимів |
| Термоусаджувальна гільза КДЗС | 20 ~ 60 мм |
| Час нагрівання | 9 сек (45 мм, 60 мм), 15 сек (60 мм) |
| Режими нагрівання | макс. 32 режими |
| Випробування на розтягування | 1,96 ~ 2,25 Н |
| Габарити (Ш × Г × В) | 143 мм × 158 мм × 162 мм (з гумовим амортизатором) 130 мм × 157 мм × 150 мм (без гумового амортизатора) |
| Вага | 2,78 кг (з батареєю) / 2,12 кг (без батареї) |
| Білий світлодіод | 2 білі світлодіоди |
| Дисплей | 5,0-дюймовий кольоровий РК-дисплей, повністю сенсорний |
| Перегляд волокна | X, Y, XY, X/Y |
| Збільшення | 320 ~ 520x |
| Зберігання результатів зварювання | 10 000 даних зварювання / 10 000 зображень зварювання |
| Джерело живлення | вхід AC 100 ~ 240 В, вхід DC 9 ~ 14 В |
| Роз'єми | USB Type C / Nano SIM |
| Ємність батареї | LBT-30, ресурс: 355 циклів / робота в режимі енергозбереження: 450 циклів |
| Термін служби електродів | 5500 розрядів дуги |
| GPS | є |
| Умови експлуатації | висота: 0 ~ 5000 м вологість: 0 ~ 95%, без конденсації температура: -10 ~ 50 ºC швидкість вітру: до 15 м/сек |
| Умови зберігання | вологість: 0 ~ 95%, без конденсації температура: -40 ~ 80 ºC |
| Водостійкість | IP×2 |
| Удароміцність | падіння з висоти 76 см |
| Захист від пилу | IP5X |
Посібник користувача
Завантажити посібник користувача для INNO View 8 Pro (англ.).
Комплектація
- Зварювальний апарат для оптоволокна INNO View 8 Pro — 1 шт.
- Сколювач V10 PRO — 1 шт.
- Затискач для оптоволокна FH-45 — 1 компл.
- Затискач SOC SH-SOC-R — 1 шт.
- Кришка нагрівачая SOC HTS-SOC-04 — 1 шт.
- Адаптер живлення JS-180300 — 1 шт.
- Лоток для охолодження КДЗС CG-22 — 1 шт.
- Електроди E-70 — 1 компл.
- Акумуляторна батарея LBT-30 — 1 шт.
- Кабель живлення ACC-25 — 1 шт.
- USB-кабель USB-7P — 1 шт.
- USB-кабель USB-10P — 1 шт.
- Кейс ICC-55 — 1 шт.
- Піддон для деталей IWS-06 — 1 шт.
- Болт для піддона (M6×8) WTB-01— 1 шт.
- Наплічний ремінь ST-01 — 2 шт.
- Щітка для очищення V-подібної канавки CB-01 — 1 шт.
- Зарядний пристрій для теплового стрипера JS-1500 — 1 шт.
- Короткий довідник — 1 шт.
