Тестер кабелю Fluke Networks MicroScanner™ (MS2-100) (2772449)
Все про товар
Опис
Fluke Networks MicroScanner2 — портативний тестер для перевірки та діагностики кабельних систем, сконструйованих на основі витої пари та коаксіального кабелю. Постачається у кількох різних комплектаціях. На цій сторінці представлено варіант набору MS2-100.
Відтепер перемикатися між кількома режимами тестування не потрібно. MicroScanner2 одночасно відображає на екрані графічну схему розведення кабелів, довжину пар, відстань до місця несправності, віддалені пристрої тощо. На додачу прилад більше не потребує додаткових адаптерів для перевірки кабелів передачі звуку, даних і відео, адже підтримує роз’єми RJ11, RJ45 та коаксіальні порти. Для тестування телефонних та Ethernet-роз’ємів, а також розеток кабельного телебачення, можна використовувати як головний модуль, так і віддалені ідентифікатори.
Новітній MicroScanner2 дозволяє визначити наявність комутатора на протилежному кінці чи напруги від телефонної мережі, полярність, доступність РоЕ (живлення через Ethernet). Прилад надає фахівцям потужні візуальні засоби для перевірки найпоширеніших сучасних сервісів передачі аудіо- та відеоданих.
Тестер також оснащений вбудованою системою генерації цифрових та аналогових тональних сигналів IntelliTone, яка фіксує розміщення практично будь-якого кабелю чи витої пари кабелів незалежно від виду робочого середовища.
Використовуйте цифровий режим для виявлення високочастотних кабелів передачі даних (кат. 5е/6/6а) у джгутах, комутаторах, патч-панелях або настінних розетках.
Використовуйте аналоговий режим у кабельних системах для передачі голосу (кат. 3 і нижче), а також у коаксіальних системах охорони/сигналізації та сповіщення.
Увага! Тестер кабелю Fluke Networks IntelliTone™ Pro 200 у комплект не входить!
Особливості
- Модульний порт: сумісність із роз’ємами RJ45 і RJ11, а також із коаксіальним F (тестування відео й звуку)
- Вбудований рефлектометр: визначення відстані до точки пошкодження / обриву / короткого замикання, довжини кабелю в діапазоні до 460 метрів
- Функція РоЕ: виключає недостатній рівень напруги з переліку ймовірних проблем
- Режим детального перегляду: додаткова інформація про стан перевірки
- Схема розведення кабелів: відображає вид та місце несправності (некоректне розведення, полярність, розщеплені пари, короткі замикання, обриви)
- Ідентифікація Ethernet-портів та їхньої швидкості: 10/100/1000 Мбіт/с
- Технологія IntelliTone: відстежує практично будь-який кабель або виту пару за допомогою цифрового та аналогового тонування. У режимі генерації аналогового сигналу пристрій сумісний з будь-яким аналоговим щупом.
- Калібрування: NVP з можливістю користувацьких налаштувань для витої пари чи коаксіального кабелю. Тестер дозволяє визначати фактичне значення NVP, якщо йдеться про кабель точно відомої довжини.
- Автовимкнення: так, через 10 хв неактивності
- Великий РК-дисплей з підсвічуванням (монохром) та інтуїтивно зрозумілими позначеннями
- Гумовий чохол: збільшує довговічність пристрою та підвищує зручність під час роботи

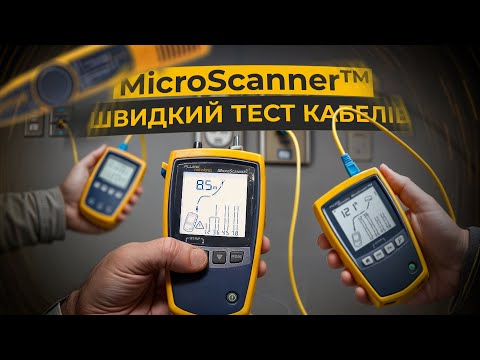

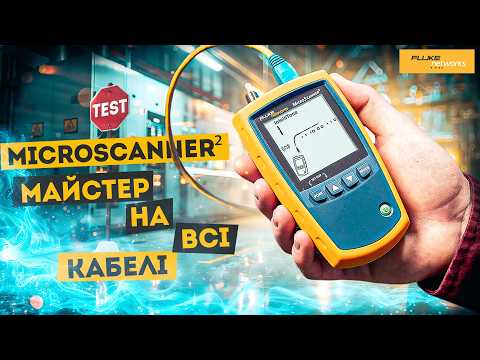

Відео
Технічні характеристики
| Роз'єми для тестування | Вита пара: UTP, FTP, 8-контактний термінал SSTP, підходить для 8-контактних (RJ45) і 4-контактних (RJ11) модульних штекерів |
| Коаксіальні роз'єми: F-з'єднувач для кабелів 75 Ом, 50 Ом, 93 Ом | |
| Тестування довжини | діапазон: ≤ 460 м (1500 футів) роздільна здатність: 0,3 м (1 фут) точність: ±4% або 0,6 м (2 фути) / до уваги береться більше значення схема з'єднання: стандарт TIA-568A/B дистанційні ID-локатори |
| Генератор тонального сигналу | Цифровий сигнал генератора IntelliTone: 500 кГц |
| Аналогові сигнали: 400 Гц, 1 кГц | |
| Визначення РоЕ | Прилад надсилає запит активному обладнанню та перевіряє наявність живлення від Ethernet (РоЕ відповідно до 802.3af) |
| Тестування порту Ethernet | Паспортна швидкість портів Ethernet 802.3: 10/100/1000 Мбіт/с |
| Джерело живлення | Тип батарейок: лужні AA (NEDA 15A, IEC LR6), 2 шт. Ресурс: 20 годин роботи при звичайній експлуатації Сумісність із літієвими батареями AA, NIMH, NICAD |
| Температура | зберігання: -20°C – +60°C |
| експлуатація: 0°C – +45°C | |
| Висота | зберігання: 12 000 м |
| експлуатація: 4 000 м | |
| Відносна вологість | 90% (10°C – 35°C) |
| Дисплей | РК (LCD) з монохромним підсвічуванням |
| Удари / вібрація | Відповідність MIL-PRF-28800F для випадкової вібрації 2g, 5 - 500 Гц (клас 2) Витримує падіння з висоти 1 м з адаптером схеми з'єднання і без |
| Безпека | Відповідність IEC 61010-1, 3-тя редакція |
| Електромагнітна сумісність | EN 61326-1 |
| Габарити тестера | 76 × 163 × 36 мм |
| Вага тестера | 363 г |
Завантажити інструкцію користувача MicroScanner™ MS-POE (англ.)
Комплектація
- Тестер Fluke Networks MicroScanner2 — 1 шт.
- Батарея лужна АА — 2 шт.
- Чохол — 1 шт.
- Інструкція (друкована + CD-диск) — 2 шт.
Характеристики
| Вимірювання довжини кабеля |
|
| Тестування USB-кабеля |
|
| Тестирование витої пари |
|
| Тестування коаксіального кабеля |
|
| Функція трасошукача |
|
