Тестер кабелю Fluke Networks LinkIQ™ (LIQ-KIT) (5226619)
Все про товар
Опис

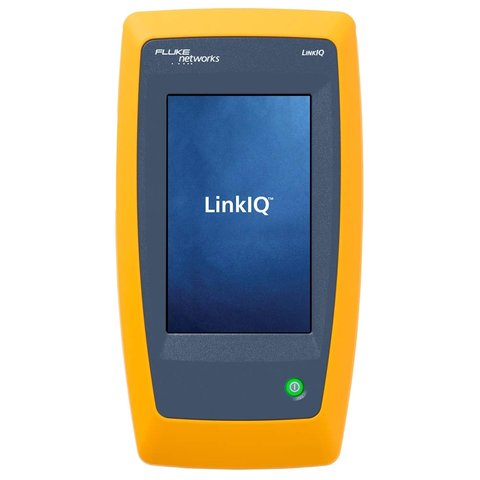

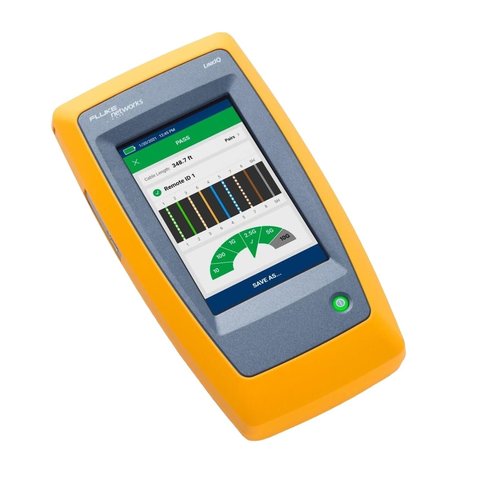

Портативний Fluke Networks LinkIQ™ призначений для тестування кабельних мереж та їхньої інфраструктури за допомогою частотних вимірювань. Здійснює діагностику найближчого комутатора для виявлення несправностей і перевірки його конфігурації, усуваючи потребу в додатковому пристрої; вимірює відстань до обриву чи короткого замикання (≤305 м), а також формує схему розведення кабелю, що тестується.
Основна функція — тестування кабелю на основі стандартів ІЕЕЕ, що визначає пропускну здатність від 10BASE-T до 10GBASE-T (від 10 Мбіт/с до 10 Гбіт/с).
Серед додаткових функцій: аналоговий та цифровий тональний генератор, аутентифікація 802.1x, підтримка віддалених ідентифікаторів та підключення до ПК.

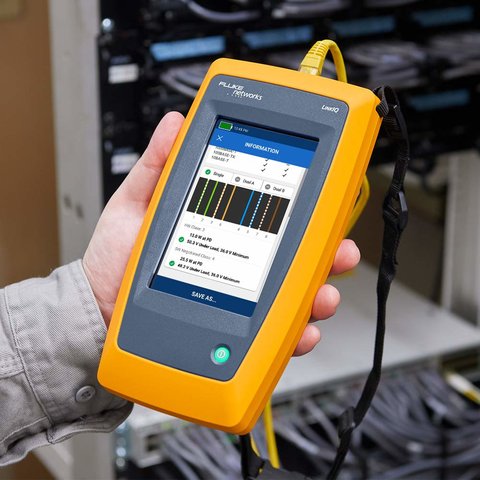

Технологія РоЕ (Power over Ethernet) спрощує встановлення камер відеоспостереження та точок доступу. Пристрій відображає пари, на які подається живлення, включно з різними типами рівня потужності. На додачу LinkIQ імітує навантаження, щоб гарантувати, що заявлена потужність справді подається комутатором через кабельну інфраструктуру.
LinkIQ також записує до 1000 результатів тестування, автоматично присвоюючи нумерацію при збереженні кожного з них («Тест B-1», «Тест B-2», «Тест B-3» і т.д.), що економить багато часу при послідовній діагностиці кабелів. Передбачено експорт даних на ПК, а також формування з них технічної звітності у форматі PDF.
Прилад постачається у кількох різних комплектаціях. На цій сторінці представлено розширений варіант набору — LIQ-KIT. Стандартний вміст постачання наведений за посиланням: Тестер кабелю Fluke Networks LinkIQ™ (LIQ-100) (5226604).
Особливості
- Перевірка швидкості Ethernet за витою парою до 10 Гбіт/с (частотні вимірювання)
- Графічна схема розведення кабелів (конектор RJ45)
- Визначення типу і точки пошкодження (короткі замикання, обриви)
- Пошук та усунення несправностей PoE-пристроїв за допомогою функцій узгодження з комутатором та тестування навантаження PoE
- Фіксація даних про підключений комутатор: швидкість порту, тип передачі (дуплекс / напівдуплекс), ім’я комутатора, номер порту, VLAN
- Аналоговий і цифровий тональні генератори
- Сумісність із індуктивним щупом Fluke Networks Pro3000™
- Світлодіодний індикатор порту комутатора
- Кольоровий сенсорний екран
- Літій-іонний акумулятор (порт USB-C)
- Програмне забезпечення LinkWare™, підключення до ПК
- Автовимкнення: так (через 15 хв неактивності) / ні (під час заряджання пристрою)
- Багатомовний інтерфейс: англійська, німецька, французька, японська, тайська, іспанська, китайська (традиційна), китайська (спрощена), корейська, російська, італійська, португальська

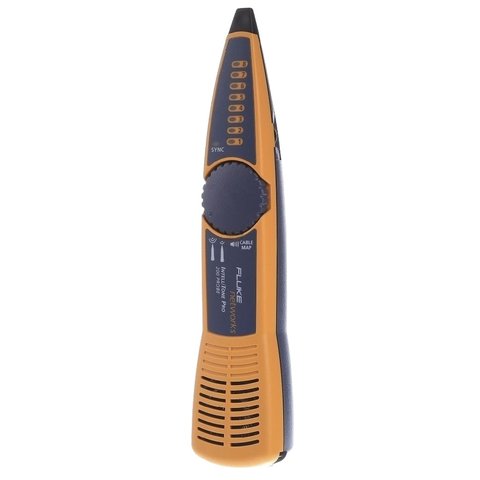

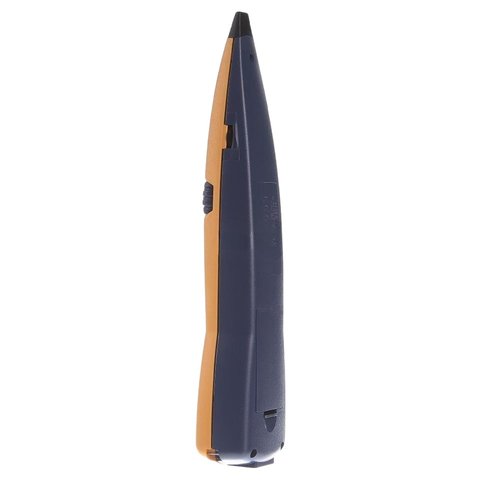

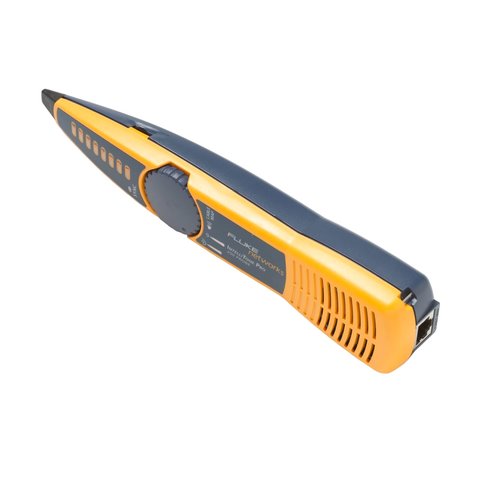

- Fluke Networks IntelliTone™ Probe у комплекті
Відео
Технічні характеристики

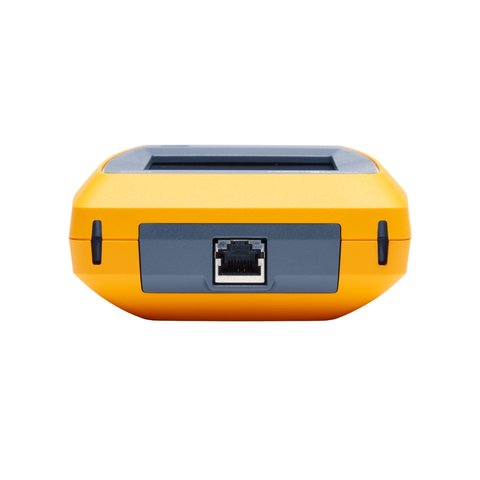

| Діагностика активних мереж | |
|---|---|
| Протоколи | Link Layer Discovery Protocol (LLDP) |
| Cisco Discovery Protocol (CDP) | |
| Fast Link Pulses (FLP) | |
| Інформація про найближчий пристрій | Ім'я комутатора (Switch Name) |
| Номер порту (Port Number) | |
| Ім'я VLAN (VLAN Name) | |
| Заявлений Data Rates | |
| Заявлений Duplex | |
| Сумісність із Power Over Ethernet | Ethernet IEEE 802.3af/at |
| Апаратне узгодження з сигнатурним опором | |
| Узгодження програмного забезпечення з LLDP/CDP | |
| Діагностика з Power Over Ethernet | Номінальний клас потужності (0 - 8) |
| Номінальна доступна потужність | |
| Активні пари | |
| Одинарна або подвійна сигнатура | |
| Вимірювання з Power Over Ethernet | Напруга під навантаженням (В) |
| Потужність під навантаженням (Вт) | |
| Ідентифікація порту комутатора | блимає світлодіод підключеного порту |
| Тестування кабелю | |
| Інтерфейс | екранований 8-контактний модульний термінал RJ45 |
| Автотест | 10G, 5G, 2.5G, 1000BASE-T, 100BASE-TX, 10BASE-T, Wire map |
| Швидкість тестування: 6 секунд для ˂70 м | |
| Типи кабелю | Збалансована вита пара |
| Неекранована вита пара | |
| Екранована вита пара | |
| 2 пари та/або 4 пари | |
| Діагностика цілісності кабелю | Графічна схема розведення |
| Довжина пар | |
| Роз'єднані пари | |
| Схема T568A або T568B (обирається користувачем) | |
| Налаштування кросовера користувачем: Straight through: пряме підключення (прийом — передача) Half-crossover: часткове перехрещення пар Full-crossover: перехрещення всіх пар проводів |
|
| Швидкість тестування: 1 секунда для ˂120 м | |
| Максимальна довжина кабелю | 305 м (1 000 футів) |
| NVP | налаштовується користувачем |
| Тональний генератор | Цифровий тональний сигнал, сумісний з IntelliTone |
| Аналоговий тональний сигнал | |
| Віддаленні ідентифікатори | Підтримка номерних віддалених ідентифікаторів № 1-7 |
| Загальні характеристики | |
| Живлення | Батарея: літій-іон / 3,6 В, 6400 мАг |
| Ресурс: 8 год, типово | |
| Тривалість заряджання: 4,5 год | |
| Температура заряджання: 0°C — +40°C | |
| Адаптер живлення | Вхід: 100 — 240 В (AC) / ±10%, 50 — 60 Гц |
| Вихід: 15 В (DC) / макс. 2 A / клас II | |
| Інтерфейс для зв'язку з ПК | USB-C |
| Екран | ємнісний кольоровий сенсор 800 × 480 |
| Температура | експлуатація: 0 — +45°С |
| зберігання: -10 — +65°С | |
| Відносна вологість (без конденсації) | 0 - 90% (0 – 35°C) 0 - 70% (35 – 45°C) |
| Висота експлуатації над рівнем моря | 4 000 м |
| з адаптером живлення: 3 200 м | |
| Удари / вібрація | Випадкова 2g, 5 - 500 Гц Витримує падіння з висоти 1 м |
| Габарити | 216 × 114 мм (8,5 × 4,5 дюйма) |
| Вага | 624 г |
| IntelliTone™ Pro 200 | |
| Індикатори | 8 світлодіодних індикаторів + Sync |
| Аудіо | IntelliTone: звукові файли, якими керує мікропроцесор |
| Аналоговий тон: виявлений сигнал тонального генератора | |
| Керування | обертальний перемикач / регулятор рівня гучності |
| Визначення тонального сигналу | Визначає цифровий сигнал IntelliTone™ у тестах на виявлення, ізоляцію та при перевірці схем з'єднань (функції Locate, Isolate і CableMap). Визначає аналоговий сигнал SmartTone (500–1200 Гц), а також сигнал інших аналогових тональних генераторів |
| Інтерфейс тонального генератора | Основний порт Mod8 для перевірки схеми з'єднань за 4 парами кабелю UTP/STP |
| Температура | зберігання: -20 — +60°С / -4 — +140°F |
| експлуатація: 0 — +40°С / +32 — +104°F | |
| Відносна вологість (без конденсації) | 95% (10 – 35°C / 50 – 95°F) 75% (35 – 40°C / 95 – 104°F) неконтрольована: ˂ 10°C (50°F) |
Удари / вібрація | Відповідність MIL-PRF-28800F для випадкової вібрації 2g, 5 - 500 Гц (клас 2) Витримує падіння з висоти 1 м |
| Висота експлуатації над рівнем моря | 3 000 м |
| Електромагнітна сумісність | EN 61326-1 |
| Живлення | лужна батарея 9 В (NEDA 1604A або IEC 6LR61) ресурс: 20 год |
| Габарити | 222 × 48 × 32 мм (8,73 × 1,88 × 1,26 дюйма) |
| Сумка MICRO-DIT | |
| Габарити | 406 × 159 × 120 мм (16" × 6,25" × 4,75") |
Завантажити інструкцію Fluke Networks LinkIQ™ (LIQ-100) (англ.)

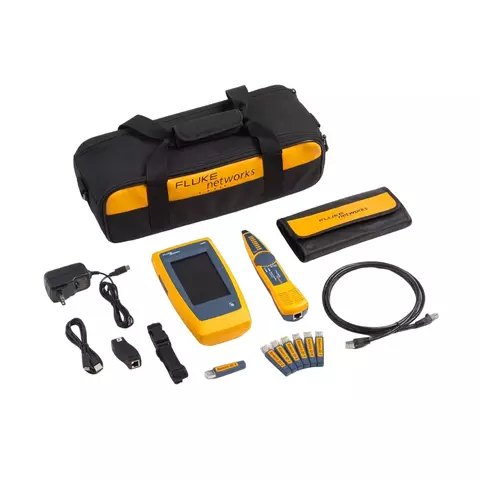

Комплектація
- Тестер кабельних мереж Fluke Networks LinkIQ™ (LIQ-100) — 1 шт.

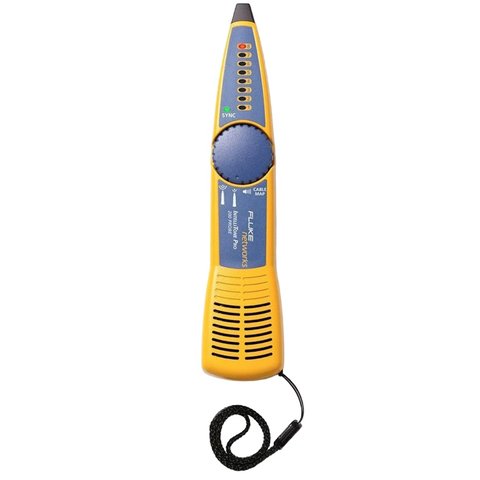

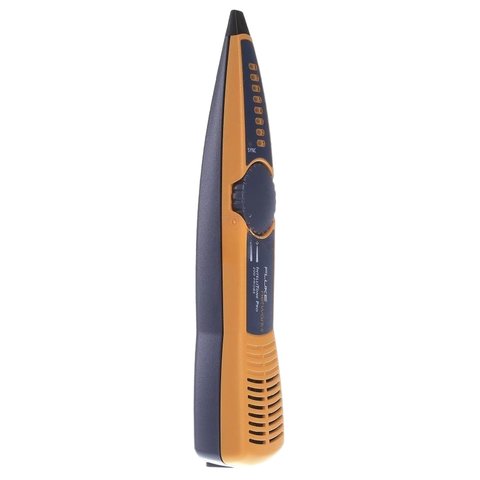

- Fluke Networks IntelliTone™ Probe — 1 шт.

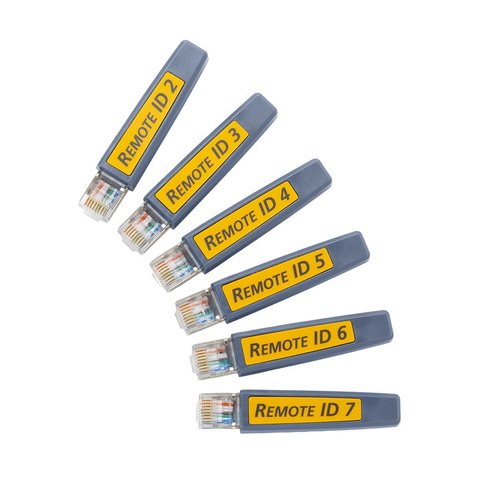

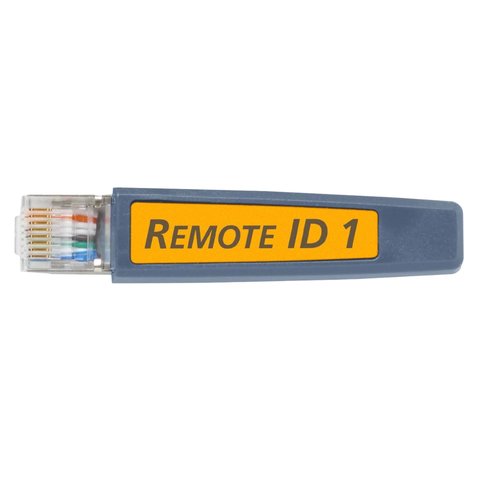

- Віддалений ідентифікатор №1-7 — 7 шт.
- Комутаційний кабель RJ45-RJ45 — 1 шт.
- Універсальний з’єднувач RJ45/11 — 1 шт.
- Зарядний пристрій АС-струму — 1 шт.

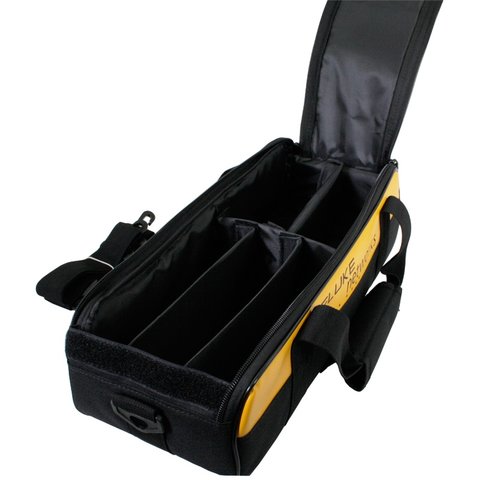

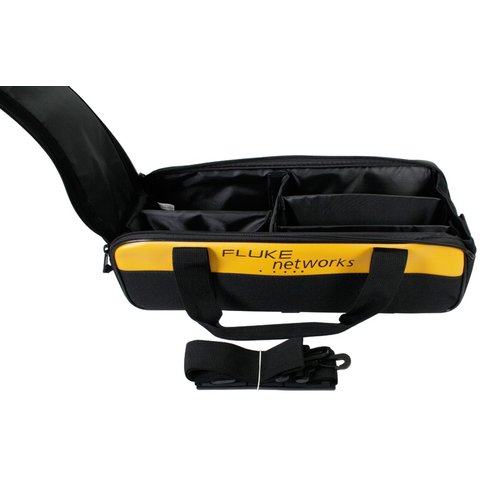

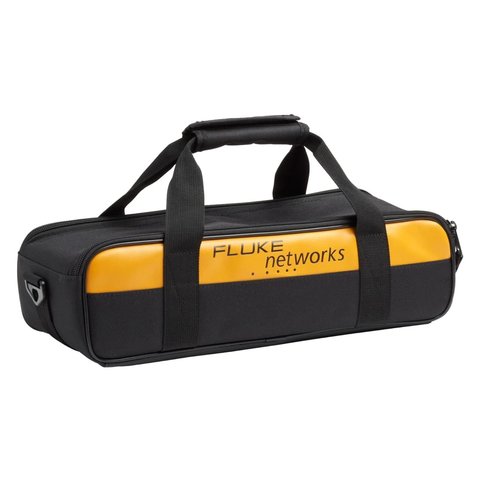

- Сумка для транспортування MICRO-DIT — 1 шт.
