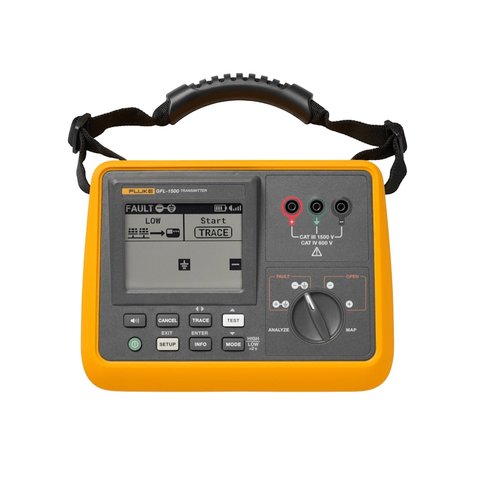

Fluke GFL-1500 (6021723) – це професійний детектор замикань на землю для сонячних електростанцій (СЕС), призначений для швидкого, точного та безпечного пошуку активних несправностей у фотоелектричних системах.
Прилад використовує інноваційну технологію FaultTrack, яка формує сигнальний маршрут, що відстежується по пошкодженому колу. Це дозволяє техніку безконтактно пройти по лінії від точки підключення до точного місця несправності, позбавляючи необхідності проводити тривалі перевірки методом проб і помилок.
У комплект Fluke GFL-1500 входять трансмітер, ресивер та сигнальні струмовимірювальні кліщі, що забезпечує гнучкість діагностики на різних етапах пошуку несправності – від визначення пошкодженого рядка до точної локалізації дефекту всередині нього. Прилад особливо ефективний на великих СЕС з неповною або застарілою документацією.
GFL-1500 розроблений для роботи з сучасними високовольтними сонячними установками до 1500 В DC, відповідає вимогам безпеки IEC 61010 та забезпечує високий рівень захисту персоналу при виконанні вимірювань у польових умовах.
Особливості
Пошук та точна локалізація активних замикань на землю в СЕС
Безконтактне трасування сигналу до місця несправності
Значне скорочення часу діагностики
Підвищена безпека при роботі з високими напругами
Технологія FaultTrack™ для точного визначення пошкодженого кола
Три пристрої в комплекті: трансмітер, ресивер та струмовимірювальні кліщі
Категорія безпеки: CAT III 1500 В DC / CAT IV 600 В
Технічні характеристики
Загальні характеристики
Трансмітер
Ресивер
Кліщі
Категорія безпеки
CAT III 1500 В DC / CAT IV 600 В
без категорії; використовувати лише на ізольованих провідниках до 1500 В
Робоча напруга
1500 В DC / 600 В AC
безконтактне; використовувати лише на ізольованих провідниках до 1500 В
FAULT & MAP:
режим Array HIGH: 30 мА RMS
режим Array LOW: 6 мА RMS
режим Unit HIGH: 120 мА RMS
OPEN:
режим Unit HIGH: 100 мА RMS
режим Unit LOW: 30 мА RMS
FAULT & MAP:
режим Unit HIGH: 30 В RMS
OPEN:
режим Unit HIGH: 30 В RMS режим Unit LOW: 25 В RMS
Н/Д
Н/Д
Діапазон напруги/роздільність (ANALYZE)
діапазон: 0-1500 В DC
роздільна здатність: 1 В
вимірювання напруги недоступне при виявленні високої ємності та опору
Н/Д
Н/Д
Діапазони опору (ANALYZE)
≈ <5 кОм (FAULT)
≈ 10 кОм (FAULT)
≈ 50 кОм
≈ 100 кОм
≈ 500 кОм
≈ >1 МОм
діапазон опору недоступний за високих ємності та опору
Н/Д
Н/Д
Дальність виявлення (типове значення)
Н/Д
FAULT & MAP: режим Array – макс. відстань повітрям: 4,75 м (15,6 фт)
FAULT & MAP: режим Unit – макс. відстань повітрям: 5,9 м (19,4 фт)
OPEN: режим Unit
Макс. (повітрям): 2,7 м (8,9 фт)
Н/Д
Вимірювання змінного струму
Трансмітер
Ресивер
Кліщі
Діапазон
Н/Д
Н/Д
150 мА
Роздільність
Н/Д
Н/Д
0,1 мА
Максимальний діаметр провідника
Н/Д
Н/Д
61 мм (2,4 дюйми)
Дисплей
Трансмітер
Ресивер
Кліщі
Тип дисплея
графічний РК-дисплей
сегментний РК-дисплей
Підсвічування
фронтальне підсвічування
підсвічування дисплея
Параметри навколишнього середовища
Трансмітер
Ресивер
Кліщі
Робоча температура
від -20 °C до 50 °C (від -4 °F до 122 °F)
від -10 °C до 50 °C (від 14 °F до 122 °F)
Робоча вологість (без конденсації)
95 % відносної вологості: від 0 °C до <30 °C (від 32 °F до <86 °F)
75 % відносної вологості: від 30 °C до <40 °C (від 86 °F до <104 °F)
45 % відносної вологості: від 40 °C до 50 °C (від 104 °F до 122 °F)
90 % відносної вологості: від 10 °C до <30 °C (від 50 °F до <86 °F)
75 % відносної вологості: від 30 °C до <40 °C (від 86 °F до <104 °F)
45 % відносної вологості: від 40 °C до 50 °C (від 104 °F до 122 °F)
Робоча висота
від 0 до 3000 м (9843 фути)
Висота зберігання
від 0 до 12 000 м (39 371 фут)
Температура та вологість зберігання (без батарей)
від -20 °C до 70 °C (від -4 °F до 158 °F), <95 % відносної вологості
від -40 °C до 60 °C (від -40 °F до 140 °F), <95 % відносної вологості
Захист від імпульсних перенапруг
10,00 кВ (імпульс 1,2/50 мкс)
Н/Д
Н/Д
Ступінь забруднення
2
Ступінь захисту IP
IP54 (у неробочому стані)
IP54
IP30 (затискач закритий)
Випробування на падіння
1 м (3,28 фт)
Механічні та загальні характеристики
Трансмітер
Ресивер
Кліщі
Живлення
8 × AA IEC LR6 (лужні або NiMH)
4 × AA IEC LR6 (лужні або NiMH)
2 × AA IEC LR6 (лужні)
Час роботи від батарей (типово)
Без зумеру та фронтального підсвічування
FAULT & MAP режим Array: близько 15 год
FAULT & MAP режим Unit: близько 8 год
OPEN режим Unit: близько 15 год
близько 16 год
>150 год
(без підсвічування та ліхтарика)
Індикація розряду батарей
так
Габарити (Д × Ш × В)
приблизно 244 мм × 180 мм × 106 мм
(9,6 × 7,0 × 4,2 дюйми)
приблизно 183 мм × 75 мм × 43 мм
(7,2 × 2,95 × 1,69 дюйми)
приблизно 257 мм × 116 мм × 46 мм
(10,1 × 4,6 × 1,8 дюйми)
Вага (з батареями)
приблизно 2,04 кг (4,5 фунти)
приблизно 0,27 кг (0,6 фунти)
приблизно 0,6 кг (1,32 фунти)
Характеристики вимірювальних щупів
Комплект постачання
3 вимірювальні дроти TL324 (4 мм на 4 мм; червоний, чорний, зелений), 3× затискача "крокодил" AC385 (червоний, чорний, зелений), 2× TLPV1 MC4, 4 мм (червоний, чорний)
Категорія
CAT III 1500 В / CAT IV 1000 В (TL324 і AC385) CAT III 1500 В / CAT IV 600 В (TLPV1)
Робочий струм
30 А
Робоча температура
від -20 °C до 50 °C (від -4 °F до 122 °F)
Температура зберігання
від -20 °C до 70 °C (від -4 °F до 158 °F)
Вологість роботи та зберігання
95 % відносної вологості: від 10 °C до <30 °C (від 50 °F до <86 °F)
75 % відносної вологості: від 30 °C до <40 °C (від 86 °F до <104 °F)
45 % відносної вологості: від -20 °C до <10 °C або від 40 °C до 50 °C (від -4 °F до <50 °F або від 104 °F до 122 °F), без конденсації
Робоча висота
3000 м (~9843 фт)
Висота зберігання
12 000 м (~39 371 фт)
Ступінь забруднення
2
Випробування на падіння
1 м (3,28 фт)
Вібрація
MIL-PRF-28800, клас 2
Габарити
TL324: 2 м (6,56 фт) AC385: приблизно 93 × 52 × 21 мм (3,66 × 2,05 × 0,83 дюймів), TLPV1: 1,5 м (4,92 фт)

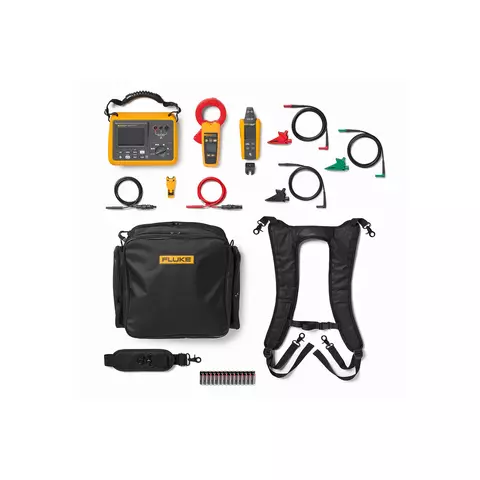

Детектор несправностей з заземленням для СЕС Fluke GFL-1500 (6021723):
Трансмітер — 1 шт.
Ресивер — 1 шт.
Струмовимірювальні кліщі — 1 шт.
Вимірювальні щупи MC4 (1500 В) — 1 компл.
Затискачі типу "крокодил" — 1 компл.
Інструмент для розблокування MC4 — 1 шт.
М'який чохол для перенесення — 1 шт.
Ремінь для перенесення на спині — 1 шт.
Лужні батарейки AA — 14 шт.
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
Копіювання матеріалів з сайту masteram.com.ua дозволяється лише за умови зазначення авторства та розміщення зворотного текстового посилання на кожен скопійований контент.
Завантажити посібник користувача для Fluke GFL-1500 (6021723) (англ.).
