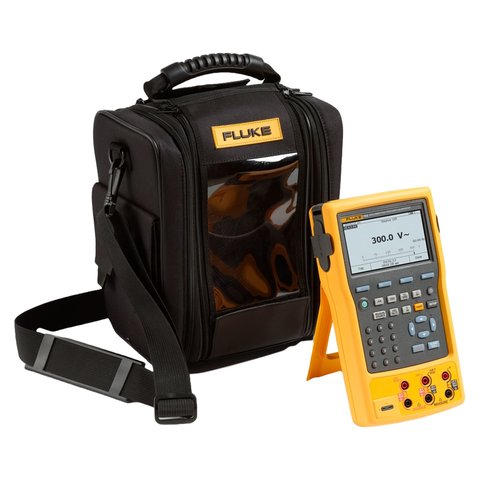

Калібратор-реєстратор Fluke 754 з підтримкою HART (3405771)
Все про товар
![Калібратор реєстратор Fluke 754 з підтримкою HART 3405771](https://i98.psgsm.net/mt.ua/p/912302/480/fluke-754-documenting-process-calibrator-hart.jpg)
Опис
Повнофункціональний калібратор Fluke 754 із вбудованими комунікативними функціями призначений для калібрування приладів, планового технічного обслуговування та діагностики несправностей. Він швидко впорається з широким спектром найрізноманітніших завдань, що усуває необхідність використання додаткових пристроїв.
Може працювати як вимірювач та джерело наступних величин: напруга змінного/постійного струму, струм струмової петлі з напругою живлення 24 В, тиск, термопари й термометри опору, частота, опір.
Підвищення ефективності калібрування процесів

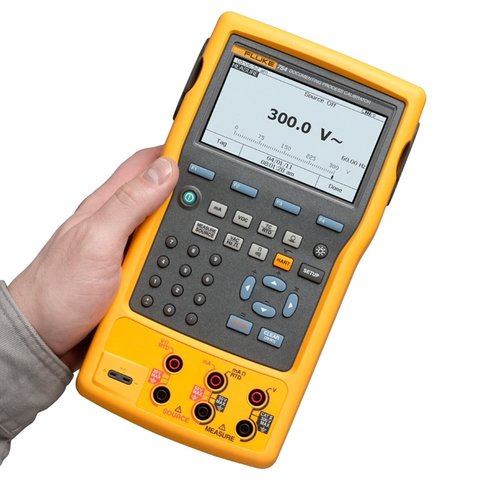

На яскравому білому дворядковому екрані приладу можна одночасно зчитувати показання генерованих та вимірюваних параметрів. Заряджувана літій-іонна батарея забезпечує до 10 годин роботи. За необхідності з батареї може напряму подаватися напруга змінного струму. На додачу зв’язок приладу з інтелектуальними цифровими вимірювальними перетворювачами HART здійснюється безпосередньо через термінали для вимірювання струму, що позбавляє необхідності постійно перемикати проводи під час калібрування.
Кілька приладів в одному
Один калібратор Fluke 754 може працювати в режимі джерела, імітатора та вимірювача тиску, температури й параметрів електричних сигналів. Потужний вбудований інтерфейс HART забезпечує виконання практично всіх повсякденних завдань, які раніше вимагали додаткового цифрового комунікатора. Прилад може працювати з короткоімпульсними вимірювальними перетворювачами термометрів опору, а також з програмованими логічними контролерами (ПЛК) з довжиною імпульсу до 1 мс. Калібратор може вимірювати та нагнітати тиск, використовуючи в ролі еталона модуль тиску серії Fluke 750P. Є також низка інших корисних функцій:
- автоматична покрокова та лінійна зміна параметрів з користувацькими налаштуваннями;
- користувацькі одиниці вимірювань;
- введення користувацьких значень при тестуванні;
- тестування комутаційних пристроїв з однією або двома точками спрацьовування;
- тестування витратомірів з обчисленням квадратного кореня перепаду тиску;
- програмована затримка вимірювання.
Завантаження процедур, переліків та інструкцій
На прилад можна завантажувати процедури, переліки та інструкції, створені за допомогою програмного забезпечення, а також з нього можна вивантажувати дані для друку, архівування й аналізу. Прилад може зберігати в пам'яті завантажені процедури й результати калібрування за цілий тиждень, а формат збережених даних сумісний з багатьма програмними пакетами для керування обладнанням. Для відповідності до вимог програм контролю якості чи нормативних документів користувачі можуть створювати й запускати автоматичні процедури перевірки пристроїв з реєстрацією й документуванням результатів до та після калібрування.
Для документування калібратор 754 автоматизує проведення процедур калібрування та збору даних. І, звісно, забезпечує відповідність до таких суворих стандартів як ISO 9000, FDA, EPA та до вимог OSHA. Рівень технологічності та швидкість виконання робіт підвищуються завдяки використанню графічного екрана, USB-порту, а також літій-іонної батареї, яка дозволяє працювати довше без заряджання.
Щоб створити систему керування калібруванням з безперервними процесами й безпаперовим документообігом, рекомендовано додатково використовувати ПЗ для керування калібруванням Fluke DPCTrack2.
Особливості
- Повнофункціональний калібратор тиску, температури та струмової петлі
- Діагностика та калібрування інтелектуальних цифрових вимірювальних перетворювачів HART
- Програмування процедур калібрування й автоматичне документування результатів
- Сумісність із ПЗ для керування калібруванням
- Гарантія: 3 роки
Технічні характеристики
Похибка вимірювань | ||||||
---|---|---|---|---|---|---|
Напруга постійного струму | Діапазон / Роздільна здатність | 1 рік | 2 роки | |||
100,000 мВ | 0,02 % + 0,005 мВ | 0,03 % + 0,005 мВ | ||||
3,00000 В | 0,02 % + 0,00005 В | 0,03 % + 0,00005 В | ||||
30,0000 В | 0,02 % + 0,0005 В | 0,03 % + 0,0005 В | ||||
300,00 В | 0,05 % + 0,05 В | 0,07 % + 0,05 В | ||||
Напруга змінного струму | 3,000 В (від 40 до 500 Гц) / 0,001 В | 0,5 % + 0,002 В | 1,0 % + 0,004 В | |||
30,00 В (від 40 до 500 Гц) / 0,01 В | 0,5 % + 0,02 В | 1,0 % + 0,04 В | ||||
300,0 В (від 40 до 500 Гц) / 0,1 В | 0,5 % + 0,2 В | 1,0 % + 0,2 В | ||||
Постійний струм | 30,000 мA | 0,01 % + 5 мкА | 0,015 % + 7 мкА | |||
110,00 мА | 0,01 % + 20 мкА | 0,015 % + 30 мкА | ||||
Опір | 10,000 Ом | 0,05 % + 50 МОм | 0,07 % + 70 МОм | |||
100,00 Ом | 0,05 % + 50 МОм | 0,07 % + 70 МОм | ||||
1,0000 кОм | 0,05 % + 500 МОм | 0,07 % + 0,5 Ом | ||||
10,000 кОм | 0,1 % + 10 Ом | 0,15 % + 15 Ом | ||||
Частота | від 1,00 до 110,00 Гц / 0,01 Гц | 0,05 Гц | ||||
від 110,1 до 1100,0 Гц / 0,1 Гц | 0,5 Гц | |||||
від 1,101 до 11,000 кГц / 0,001 кГц | 0,005 кГц | |||||
від 11,01 до 50,00 кГц / 0,01 кГц | 0,05 кГц | |||||
Похибка джерела | ||||||
Напруга постійного струму | Діапазон / Роздільна здатність | 1 рік | 2 роки | |||
100,000 мВ | 0,01 % + 0,005 мВ | 0,015 % + 0,005 мВ | ||||
1,00000 В | 0,01 % + 0,00005 В | 0,015 % + 0,0005 В | ||||
15,0000 В | 0,01 % + 0,0005 В | 0,015 % + 0,0005 В | ||||
Постійний струм | 22,000 мА (джерело) | 0,01 % + 0,003 мА | 0,02 % + 0,003 мА | |||
Стікання струму (при імітації навантаження) | 0,02 % + 0,007 мА | 0,04 % + 0,007 мА | ||||
Опір | 10,000 Ом | 0,01 % + 10 МОм | 0,015 % + 15 МОм | |||
100,00 Ом | 0,01 % + 20 МОм | 0,015 % + 30 мОм | ||||
1,0000 кОм | 0,02 % + 0,2 Ом | 0,03 % + 0,3 Ом | ||||
10,000 кОм | 0,02 % + 3 Ом | 0,03 % + 5 Ом | ||||
Частота | від 0,1 до 10,99 Гц | 0,01 Гц | ||||
від 0,01 до 10,99 Гц | 0,01 Гц | |||||
від 11,00 до 109,99 Гц | 0,1 Гц | |||||
від 110,0 до 1099,9 Гц | 0,1 Гц | |||||
від 1,100 до 21,999 кГц | 0,002 кГц | |||||
від 22,000 до 50,000 кГц | 0,005 кГц | |||||
Технічні дані | ||||||
Функції реєстрації даних | Функції вимірювання | Напруга, струм, опір, частота, температура, тиск | ||||
Швидкість зчитування | 1, 2, 5, 10, 20, 30 або 60 показань на хвилину | |||||
Максимальна довжина запису | 8000 показань (7980 для 30 або 60 показань на хвилину) | |||||
Функції лінійної зміни параметрів | Функції джерела: напруга, струм, опір, частота, температура Швидкість: 4 кроки/сек Виявлення спрацьовування: цілісність кола або виявлення напруги (перше недоступне в режимі джерела струму) |
|||||
Функції заживлення петлі | Напруга | обирається, 26 В | ||||
Похибка | 10 %, мінімум 18 В при 22 мА | |||||
Максимальний струм | 25 мА, з захистом від коротких замикань | |||||
Максимальна вхідна напруга | 50 В постійного струму | |||||
Функції встановлення кроку вимірювання | Функції джерела | напруга, струм, опір, частота, температура | ||||
Ручне встановлення кроку вимірювання | встановлюваний крок, зміна за допомогою кнопок зі стрілками | |||||
Автоматичне встановлення кроку вимірювання | повністю програмована функція, затримка пуску, величина кроку, час кроку, повтор | |||||
Умови експлуатації | ||||||
Робоча температура | від –10°C до +50°C | |||||
Температура зберігання | від –20°C до +60°C | |||||
Стійкість до пилу / води | відповідає стандартам IP52, IEC 529 | |||||
Робоча висота | 3000 м (9842 фути) над рівнем моря | |||||
Безпека | ||||||
Сертифікати | CAN/CSA C22.2 №1010.1-92, ASNI/ISA S82.01-1994, UL3111 і EN610-1:1993 | |||||
Загальні характеристики | ||||||
Габарити | 136 × 245 × 63 мм (5,4 × 9,6 × 2,5 дюйма) | |||||
Вага | 1,2 кг (2,7 фунта) | |||||
Живлення | комплект внутрішніх літій-іонних батарей: 7,2 В, 4400 мАг, 30 Втч | |||||
Ресурс батарей | >8 год (типово) | |||||
Заміна акумулятора | без розбирання калібратора; додаткові інструменти не потрібні | |||||
Бокові порти | Термінал модуля тиску | |||||
USB-термінал для підключення до комп'ютера | ||||||
Термінал для цифрового пристрою (HART) | ||||||
Термінал для опційного зарядного пристрою | ||||||
Обсяг пам'яті для зберігання даних | результати калібрувань за 1 тиждень | |||||
Характеристики за 90 днів | Стандартний інтервал специфікації для серії 750 складає 1 і 2 роки | |||||
Зазвичай похибка вимірювача та джерела за 90 днів приймається як рівна річній похибці, що відповідає «% показання» або «% виходу», поділеній на 2 | ||||||
Шумова складова похибки, що виражається у "% від повної шкали", "одиницях молодших розрядів", або "Омах", залишається незмінною | ||||||
Температура, давачі температурного опору | ||||||
Градуси або % показання — тип (α) | Діапазон °C | Вимірювання °C1 | ||||
1 рік | 2 роки | |||||
100 Ом Pt (385) | від –200 до +100 від 100 до 800 |
0,07°C 0,02 % + 0,05 °C |
0,14°C 0,04 % + 0,10°C |
|||
200 Ом Pt (385) | від –200 до +100 від 100 до 630 |
0,07°C 0,02 % + 0,05 °C |
0,14°C 0,04 % + 0,10°C |
|||
500 Ом Pt (385) | від –200 до +100 від 100 до 630 |
0,07°C 0,02 % + 0,05 °C |
0,14°C 0,04 % + 0,10°C |
|||
1000 Ом Pt (385) | від –200 до +100 від 100 до 630 |
0,07°C 0,02 % + 0,05 °C |
0,14°C 0,04 % + 0,10°C |
|||
100 Ом Pt (3916) | від –200 до +100 від 100 до 630 |
0,07°C 0,02 % + 0,05 °C |
0,14°C 0,04 % + 0,10°C |
|||
100 Ом Pt (3926) | від –200 до +100 від 100 до 630 |
0,08°C 0,02 % + 0,06 °C |
0,16°C 0,04 % + 0,12°C |
|||
10 Ом Cu (427) | від –100 до +260 | 0,2°C | 0,4°C | |||
120 Ом Ni (672) | від –80 до +260 | 0,1°C | 0,2°C | |||
Струм джерела | Діапазон °C | Допустимий струм2 | ||||
1 рік | 2 роки | |||||
1 мА | 0,05°C 0,0125% + 0,04°C |
0,10°C 0,025% + 0,08°C |
0,1—10 мА | |||
500 мкА | 0,06°C 0,017% + 0,05°C |
0,12°C 0,034% + 0,10°C |
від 0,1 мА до 1 мА | |||
250 мкА | 0,06°C 0,017% + 0,05°C |
0,12°C 0,034% + 0,10°C |
від 0,1 мА до 1 мА | |||
150 мкА | 0,06°C 0,017% + 0,05°C |
0,12°C 0,034% + 0,10°C |
від 0,1 мА до 1 мА | |||
1 мА | 0,05°C 0,0125% + 0,04°C |
0,10°C 0,025% + 0,08°C |
0,1—10 мА | |||
1 мА | 0,05°C 0,0125% + 0,04°C |
0,10°C 0,025% + 0,08°C |
0,1—10 мА | |||
3 мА | 0,2°C | 0,4°C | 0,1—10 мА | |||
1 мА | 0,04°C | 0,08°C | 0,1—10 мА | |||
1 При вимірюванні дво- та трипровідними термометрами опору додайте до вказаної похибки 0,4°C. 2 Підтримує імпульсні вимірювальні перетворювачі та ПЛК з тривалістю імпульсів від 1 мс. |
||||||
Температура, термопари | ||||||
Тип | Джерело °C | Вимірювання °C | Джерело °C | |||
1 рік | 2 роки | 1 рік | 2 роки | |||
Е | від –250 до –200 | 1,3 | 2,0 | 0,6 | 0,9 | |
від –200 до –100 | 0,5 | 0,8 | 0,3 | 0,4 | ||
від –100 до +600 | 0,3 | 0,4 | 0,3 | 0,4 | ||
від 600 до 1000 | 0,4 | 0,6 | 0,2 | 0,3 | ||
N | від –200 до –100 | 1,0 | 1,5 | 0,6 | 0,9 | |
від –100 до +900 | 0,5 | 0,8 | 0,5 | 0,8 | ||
від 900 до 1300 | 0,6 | 0,9 | 0,3 | 0,4 | ||
J | від –210 до –100 | 0,6 | 0,9 | 0,3 | 0,4 | |
від –100 до +800 | 0,3 | 0,4 | 0,2 | 0,3 | ||
від 800 до 1200 | 0,5 | 0,8 | 0,3 | 0,3 | ||
K | від –200 до –100 | 0,7 | 1,0 | 0,4 | 0,6 | |
від –100 до +400 | 0,3 | 0,4 | 0,3 | 0,4 | ||
від 400 до 1200 | 0,5 | 0,8 | 0,3 | 0,4 | ||
від 1200 до 1372 | 0,7 | 1,0 | 0,3 | 0,4 | ||
T | від –250 до –200 | 1,7 | 2,5 | 0,9 | 1,4 | |
від –200 до 0 | 0,6 | 0,9 | 0,4 | 0,6 | ||
від 0 до 400 | 0,3 | 0,4 | 0,3 | 0,4 | ||
B | від 600 до 800 | 1,3 | 2,0 | 1,0 | 1,5 | |
від 800 до 1000 | 1,0 | 1,5 | 0,8 | 1,2 | ||
від 1000 до 1820 | 0,9 | 1,3 | 0,8 | 1,2 | ||
R | від –20 до 0 | 2,3 | 2,8 | 1,2 | 1,8 | |
від 0 до 100 | 1,5 | 2,2 | 1,1 | 1,7 | ||
від 100 до 1767 | 1,0 | 1,5 | 0,9 | 1,4 | ||
S | від –20 до 0 | 2,3 | 2,8 | 1,2 | 1,8 | |
від 0 до 200 | 1,5 | 2,1 | 1,1 | 1,7 | ||
від 200 до 1400 | 0,9 | 1,4 | 0,9 | 1,4 | ||
від 1400 до 1767 | 1,1 | 1,7 | 1,0 | 1,5 | ||
C | від 0 до 800 | 0,6 | 0,9 | 0,6 | 0,9 | |
від 800 до 1200 | 0,8 | 1,2 | 0,7 | 1,0 | ||
від 1200 до 1800 | 1,1 | 1,6 | 0,9 | 1,4 | ||
від 1800 до 2316 | 2,0 | 3,0 | 1,3 | 2,0 | ||
L | від –200 до –100 | 0,6 | 0,9 | 0,3 | 0,4 | |
від –100 до +800 | 0,3 | 0,4 | 0,2 | 0,3 | ||
від 800 до 900 | 0,5 | 0,8 | 0,2 | 0,3 | ||
U | від –200 до 0 | 0,6 | 0,9 | 0,4 | 0,6 | |
від 0 до 600 | 0,3 | 0,4 | 0,3 | 0,4 | ||
BP | від 0 до 1000 | 1,0 | 1,5 | 0,4 | 0,6 | |
від 1000 до 2000 | 1,6 | 2,4 | 0,6 | 0,9 | ||
від 2000 до 2500 | 2,0 | 3,0 | 0,8 | 1,2 | ||
XK | від –200 до +300 | 0,2 | 0,3 | 0,2 | 0,5 | |
від 300 до 800 | 0,4 | 0,6 | 0,3 | 0,6 |
Комплектація
- Калібратор Fluke 754 — 1 шт.
- Зарядний пристрій BC7240 — 1 шт.
- Літій-іонне батарейне джерело живлення BP7240 — 1 шт.
- Комплект щупів-подовжувачів — 3 шт.
- Комплект вимірювальних щупів TP220 — 3 шт.
- Комплект гачкоподібних затискачів AC280 SureGrip™ — 2 шт.
- Комплект затискачів «крокодил» AC175 — 3 шт.
- Короткий з’єднувальний провід (10 см) — 1 шт.
- Наручний ремінець — 1 шт.

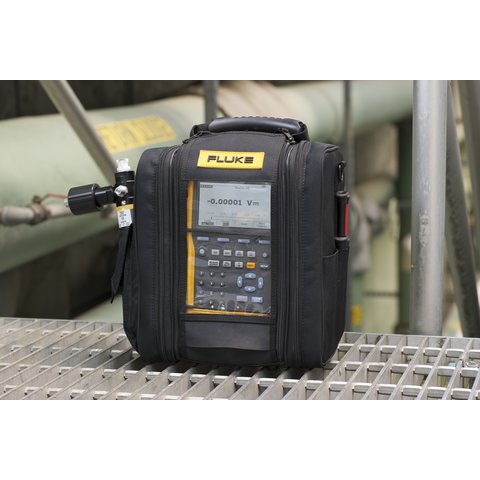

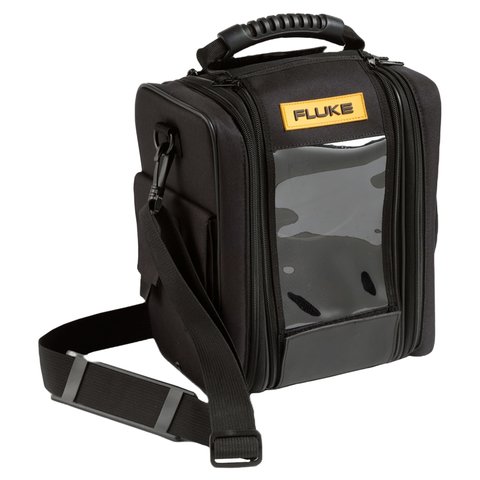

- Футляр з наплічним ремінцем C799 — 1 шт.
- Комутативний кабель 754HHC HART — 1 шт.
- USB-кабель — 1 шт.
- Сертифікат калібрування — 1 шт.
- Інструкція — 1 шт.
