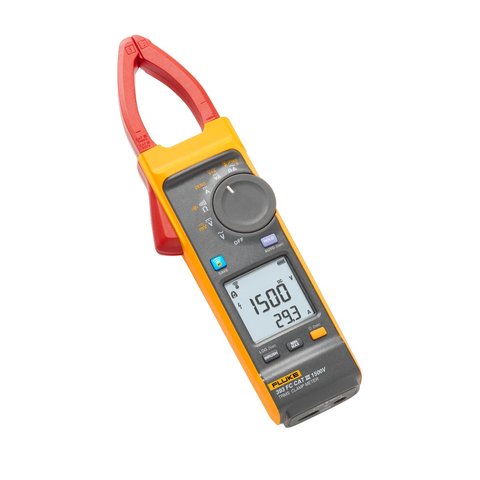

Струмовимірювальні кліщі Fluke 393 FC для фотоелектричних систем (5274900)
Код: 912275
Все про товар
2 кг
Наявність на складі:
Гарантія: 12 місяців - Львів
Кліщі вимірюють напругу до 1500 В DC та 1000 В AC, струм до 999,9 А AC/DC за допомогою затискача. У комплекті давач iFlex для вимірювання до 2500 А AC. Читати далі
Опис
Струмовимірювальні кліщі Fluke 393 FC з давачем iFlex для вимірювання TRUE-RMS-значень розроблені для технічних фахівців, що працюють в умовах високої напруги постійного струму: сонячні батареї, вітропарки, електрична залізниця, батарейні блоки в центрі опрацювання даних для джерел безперебійного живлення.
За допомогою затискача кліщі вимірюють напругу до 1500 В постійного струму, 1000 В змінного струму та силу струму до 999,9 А. Оснащені тонким затискачем, що забезпечує доступ до кабеля у щільно заповнених щитах накопичення потужності.
Особливості

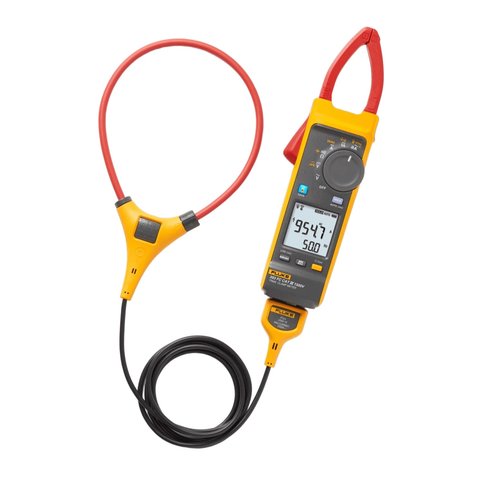

- Гнучкий струмовимірювальний давач iFlex розширює діапазон вимірювань до 2500 A змінного струму та підвищує гнучкість зображення, можливість вимірювання на провідниках незручного розміру та полегшує доступ до проводів.
- Функція Visual Continuity активує яскраву зелену індикацію на дисплеї. Ідеальний варіант для роботи в умовах шуму та слабкого освітлення.
- Звуковий індикатор полярності.

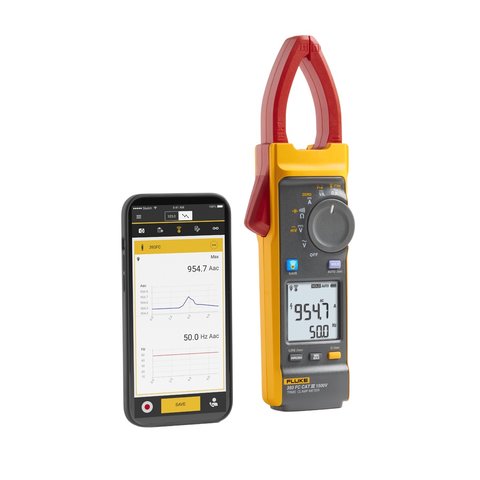

- Реєстрація та створення звітів за допомогою ПЗ Fluke Connect.
- Міцний корпус з класом захисту ІР54 для роботи поза приміщеннями.
- Автовимкнення: так (через 20 хвилин)
- Гарантія: 3 роки
Технічні характеристики
Електричні характеристики | ||||
---|---|---|---|---|
Змінний струм через затискач | ||||
Діапазон | 999,9 А | |||
Роздільність | 0,1 А | |||
Похибка | 2% + 5 цифр (10-100 Гц) 2,5 % + 5 цифр (100-500 Гц) |
|||
Коефіцієнт амплітуди (50/60 Гц) | 2,5 при 600,0 А 3,0 при 500,0 А 1,42 при 999,9 А Додайте 2% для коефіцієнта форми >2 |
|||
Вимірювання змінного струму з допомогою гнучкого струмового пробника | ||||
Діапазон | 999,9 А 2500 А |
|||
Роздільність | 0,1 А (≤999,9 А) 1 А (≤2500 A) |
|||
Похибка | 3% RD + 5 цифр (10 – 500 Гц) | |||
Коефіцієнт амплітуди (50/60 Гц) | 2,5 при 1400 A 3,0 при 1100 А 1,42 при 2500 А Додайте 2% для коефіцієнта форми >2 |
|||
Відстань від оптимального положення | i2500-10 Flex | i2500-18 Flex | Error | |
A | 0,5 дюймів (12,7 мм) | 1,4 дюйма (35,6 мм) | ± 0,5% | |
B | 0,8 дюйма (20,3 мм) | 2,0 дюйми (50,8 мм) | ± 1,0% | |
C | 1,4 дюйма (35,6 мм) | 2,5 дюйми (63,5 мм) | ± 2,0% | |
Невизначеність вимірювань передбачає розташування централізованого первинного провідника в оптимальному положенні, відсутність зовнішнього електричного та магнітного поля та дотримання робочої температури. | ||||
Постійний струм | ||||
Діапазон | 999,9 А | |||
Роздільність | 0,1 А | |||
Похибка | 2% RD + 5 цифр (при використанні функції "НУЛЬ (В)" для компенсації відхилень) | |||
Напруга змінного струму | ||||
Діапазон | 600,0 В 1000,0 В |
|||
Роздільність | 0,1 В (≤600,0 В) 1 В (≤1000 В) |
|||
Похибка | 1% RD + 5 цифр (20 – 500 Гц) | |||
Напруга постійного струму | ||||
Діапазон | 600,0 В 1500 В |
|||
Роздільність | 0,1 В (≤600,0 В) 1 В (≤1500 В) |
|||
Похибка | 1% RD + 5 цифр | |||
мВ постійного струму | ||||
Діапазон | 500,0 мВ | |||
Роздільність | 0,1 мВ | |||
Похибка | 1% RD + 5 цифр | |||
Вимірювання частоти струму за допомогою затискача | ||||
Діапазон | 5,0–500,0 Гц | |||
Роздільність | 0,1 Гц | |||
Похибка | 0,5% RD + 5 цифр | |||
Рівень запуску | 5–10 Гц, ≥10 A 10–100 Гц, ≥ 5 A 100 – 500 Гц, ≥10 А |
|||
Вимірювання частоти струму з допомогою гнучкого струмового пробника | ||||
Діапазон | 5,0–500,0 Гц | |||
Роздільність | 0,1 Гц | |||
Похибка | 0,5% RD + 5 цифр | |||
Рівень запуску | 5 – 20 Гц, ≥ 25 А 20–100 Гц, ≥ 20 A 100–500 Гц, ≥ 25 A |
|||
Частота напруги | ||||
Діапазон | 5,0–500,0 Гц | |||
Роздільність | 0,1 Гц | |||
Похибка | 0,5% RD + 5 цифр | |||
Рівень запуску | 5 – 20 Гц, ≥5 В 20–100 Гц, ≥5 В 100–500 Гц, ≥10 В |
Потужність постійного струму | ||
Діапазон | 600,0 кВ·А (діапазон 600,0 В пост. струму) 1500 кВ·А (діапазон 1500 В пост. струму) |
|||
Роздільність | 0,1 кВ·А 1 кВ·А |
|||
Похибка | 2 % RD + 2,0 кВ·А 2 % RD + 20 кВ·А |
|||
Опір | ||||
Діапазон | 600,0 Ом 6000 Ом 60,00 кОм |
|||
Роздільність | 0,1 Ом (≤ 600 Ом) 1 Ом (≤ 6000 Ом) 10 Ом (≤ 60 кОм) |
|||
Похибка | 1% RD + 5 цифр | |||
Ємність | ||||
Діапазон | 100,0 мкФ 1000 мкФ |
|||
Роздільність | 0,1 мкФ (≤ 100 мкФ) 1 мкФ (≤ 1000 мкФ) |
|||
Похибка | 1% RD + 5 цифр | |||
Рівень запуску для пускового струму | 5 А | |||
Максимальна напруга між клемою та заземленням | ||||
Змінний струм | 1000 В | |||
Постійний струм | 1500 В | |||
Температурні коефіцієнти | Додайте 0,1 x нормована похибка для кожного градуса C понад 28° C або менше 18°C |
|||
Загальні характеристики | ||||
Габарити | 281 мм × 84 мм × 49 мм | |||
Вага (з батареями) | 520 г | |||
Ширина розкриття затискача | 34 мм | |||
Діаметр гнучкого струмовимірювального давача | 7,5 мм | |||
Довжина кабелю гнучкого струмовимірювального давача (від головки до електронного роз'єму) |
1,8 м | |||
Робоча температура | -10°C – +50°C | |||
Температура зберігання | –40°C – +60°C | |||
Робоча вологість | Без конденсації (< 10°C) ≤ 90% відн. вол. (при 10°C – 30°C) ≤ 75% відн. вол. (при 30°C – 40°C) ≤ 45% відн. вол. (при 40°C – 50°C) |
|||
Робоча висота | 2000 метрів | |||
Висота над рівнем моря при зберіганні | 12 000 метрів | |||
Живлення | 2 AA, IEC LR6, лужні | |||
Електромагнітна сумісність | ||||
Міжнародні стандарти | IEC 61326-1: портативне обладнання, електромагнітне середовище IEC 61326-2-2 CISPR 11: група 1, клас А |
|||
Корея (КСС) | Обладнання класу А (промислове устаткування мовлення та зв'язку) | |||
США (FСС) | 47 CFR 15 підрозділ В. Прилад звільняється від ліцензування згідно з пунктом 15.103 | |||
Відповідність стандартам безпеки | IEC 61010-1, ступінь забруднення 2 IEC 61010-2-032: CAT III 1500 В / CAT IV 600 В IEC 61010-2-033: CAT III 1500 В / CAT IV 600 В |
|||
Бездротове підключення | ||||
Радіочастотна сертифікація | Ідентифікатор FCC: T68-FBLE, IC: 6627A-FBLE | |||
Діапазон частот | Від 2400 МГц до 2483,5 МГц | |||
Вихідна потужність | <100 мВт |

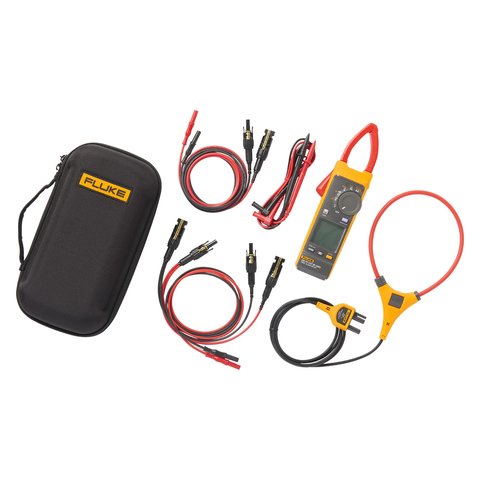

Комплектація
- Струмовимірювальні кліщі Fluke 393 FC – 1 шт.
- Комплект вимірювальних щупів – 1 шт.
- Гнучкий давач iFlex – 1 шт.
- Магнітний тримач та ремінець – 1 шт.
- Футляр — 1 шт.
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
