Струмовимірювальні кліщі Fluke 376 FC з набором з 5 викруток (5134141)

Комплект Fluke IB376M призначений для роботи з високовольтним обладнанням та його діагностикою, ремонту та регулювання електромереж.

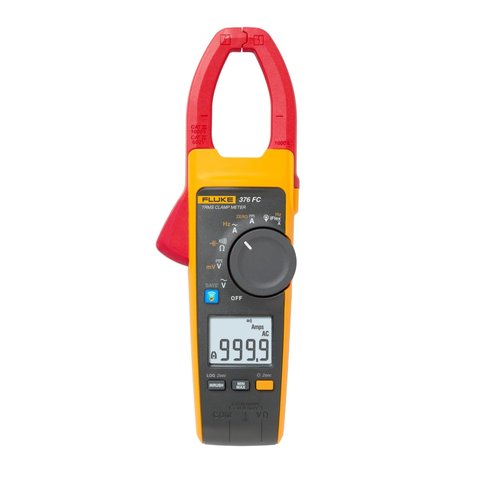

True RMS-струмовимірювальні кліщі Fluke 376 FC гарантують точні показання навіть при вимірюванні великих значень струму. Автоматичне збереження пікових значень разом із функцією вимірювання пускового струму допомагають у пошуку короткочасних аномалій.

Гнучкий струмовий давач IFlex розширює робочий діапазон до 2500 А та дозволяє інспектувати провідники у місцях великого скупчення комунікацій.

Діелектричні інструменти набору мають ергономічне руків'я, яке адаптується до руки користувача, тим самим полегшуючи роботу та зменшуючи втому зап’ястка. У викрутках з оптимальним крутним моментом передбачені отвори для підвішування та форма, що запобігає перекочуванню. Виготовлені з хром-молібден-ванадієвої сталі, стійкої до корозії.

Особливості

• Вимірювання AC/DС-струму до 1 000 А та напруги до 1 000 В.
• Вбудований фільтр низьких частот і надсучасна технологія обробки сигналів дозволяє використовувати прилад у середовищах з сильними електричними завадами та отримувати стабільні результати.
• Діапазон вимірювань 500 мВ постійного струму для під'єднання додаткового обладнання.
• Запатентована технологія вимірювань пускового кидка відфільтровує завади та вимірює пусковий струм двигуна так, як його сприймає захист електричного кола.
• Великий дисплей з підсвічуванням автоматично встановлює правильний діапазон вимірювань, що позбавляє необхідності змінювати положення перемикача при проведенні вимірювань.

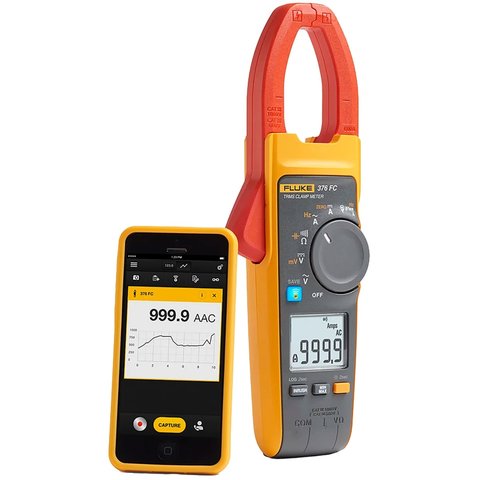

• Сумісність із мобільним застосунком Fluke Connect, можливість зберігання показань безпосередньо у телефоні чи хмарному сховищі.
• Інструменти: 1000 В (АС), 1500 В (DC)

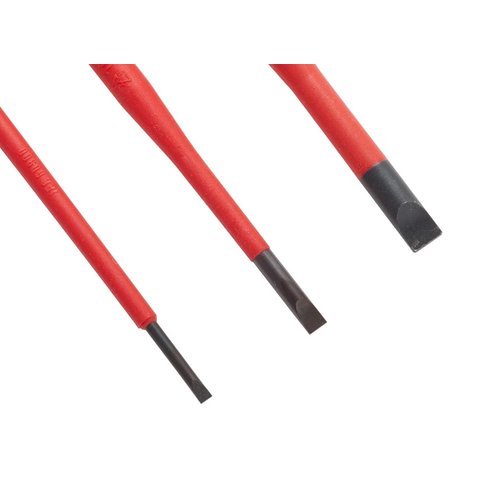

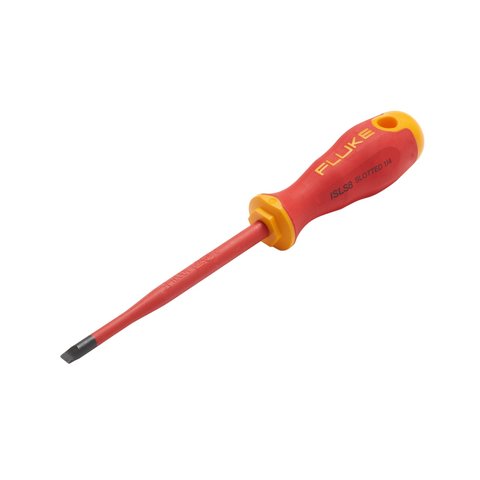

• пласкі викрутки (3 шт.): різна довжина руків’я та ширина наконечника

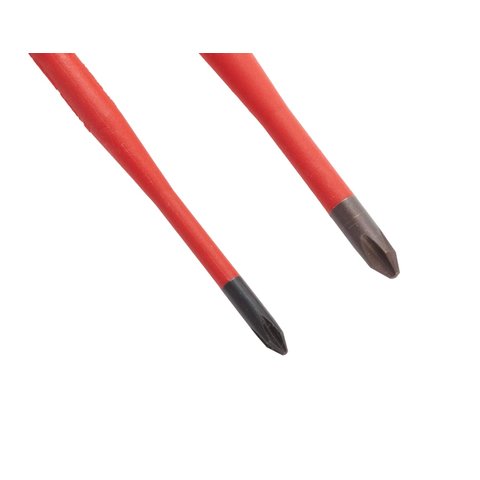

• хрестоподібні викрутки (2 шт.): розміри наконечників №1 і №2

Технічні характеристики

Електричні характеристики
Змінний струм через затискач
Діапазон		999,9 А
Роздільність		0,1 А
Похибка		2% ± 5 цифр (10-100 Гц) 2,5% ± 5 цифр (100-500 Гц)
Коефіцієнт форми (50/60 Гц)		3 при 500 А 2,5 при 600 А Додайте 2% для коефіцієнта форми >2
Вимірювання змінного струму з допомогою гнучкого струмового пробника
Діапазон		2500 А
Роздільність		0,1 А (≤ 600 А) 1 А (≤ 2500 А)
Похибка		3% ± 5 цифр (5 – 500 Гц)
Коефіцієнт форми (50/60 Гц)		3,0 при 1100 А 2,5 при 1400 А 1,42 при 2500 А Додайте 2% для коефіцієнта форми >2
Відстань від оптимального положення		i2500-10 Flex	i2500-18 Flex	i2500-36 Flex	Error
	A	0,5 дюймів (12,7 мм)	1,4 дюйма (35,6 мм)	4,8 дюйма (122,2 мм)	±0,5%
	B	0,8 дюйма (20,3 мм)	2,0 дюйми (50,8 мм)	5,3 дюйма (133,6 мм)	±1,0%
	C	1,4 дюйма (35,6 мм)	2,5 дюйми (63,5 мм)	5,8 дюйма (147,6 мм)	±2,0%
Невизначеність вимірювань передбачає розташування централізованого первинного провідника в оптимальному положенні, відсутність зовнішнього електричного та магнітного поля та дотримання робочої температури.
Постійний струм
Діапазон		999,9 А
Роздільність		0,1 А
Похибка		2% ± 5 цифр
Напруга змінного струму
Діапазон		1000,0 В
Роздільність		0,1 В (≤600,0 В) 1 В (≤1000 В)
Похибка		1,5% ± 5 цифр (20 – 500 Гц)
Напруга постійного струму
Діапазон		1000,0 В
Роздільність		0,1 В (≤600,0 В) 1 В (≤1000 В)
Похибка		1% ± 5 цифр
мВ постійного струму
Діапазон		500,0 мВ
Роздільність		0,1 мВ
Похибка		1% ± 5 цифр
Вимірювання частоти з допомогою затискача
Діапазон		5,0–500,0 Гц
Роздільність		0,1 Гц
Похибка		0,5% ± 5 цифр
Рівень запуску		5–10 Гц, ≥10 A 10–100 Гц, ≥ 5 A 100 – 500 Гц, ≥10 А
Вимірювання частоти з допомогою гнучкого струмового пробника
Діапазон		5,0–500,0 Гц
Роздільність		0,1 Гц
Похибка		0,5% ± 5 цифр
Рівень запуску		5 – 20 Гц, ≥ 25 А 20–100 Гц, ≥ 20 A 100–500 Гц, ≥ 25 A
Опір
Діапазон		60 кОм
Роздільність		0,1 Ом (≤ 600 Ом) 1 Ом (≤ 6000 Ом) 10 Ом (≤ 60 кОм)
Похибка		1% ± 5 цифр
Ємність
Діапазон		1000 мкФ
Роздільність		0,1 мкФ (≤ 100 мкФ) 1 мкФ (≤ 1000 мкФ)
Похибка		1% ± 4 цифри
Загальні характеристики
Максимальна напруга між будь-якою клемою та заземленням		1 000 В

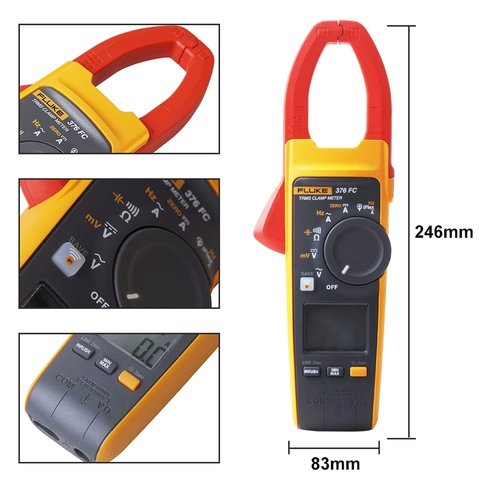

Габарити		249 мм × 85 мм × 45 мм
Вага		395 г
Ширина розкриття затискача		34 мм
Діаметр гнучкого струмовимірювального давача		7,5 мм
Довжина кабелю гнучкого струмовимірювального давача (від головки до електронного роз'єму)		1,8 м
Робоча температура		10°C – +50°C
Температура зберігання		–40°C – +60°C
Робоча вологість (без конденсації, при <10°C)		≤ 90% відн. вол. (при 10°C – 30°C) ≤ 75% відн. вол. (при 30°C – 40°C) ≤ 45% відн. вол. (при 40°C – 50°C)
Робоча висота		2000 метрів
Висота над рівнем моря при зберіганні		12 000 метрів
Живлення		2 AA, NEDA 15А, IEC LR6
Електромагнітна сумісність
Міжнародні стандарти		IEC 61326-1: портативне обладнання, електромагнітне середовище, IEC 61326-2-2 CISPR 11: група 1, клас А
Корея (КСС)		Обладнання класу А (промислове устаткування мовлення та зв'язку)
США (FСС)		47 CFR 15 підрозділ В. Прилад звільняється від ліцензування згідно з пунктом 15.103
Відповідність стандартам безпеки		IEC 61010-1, ступінь забруднення 2 IEC 61010-2-032: CAT III 1000 В / CAT IV 600 В IEC 61010-2-033: CAT III 1000 В / CAT IV 600 В
Радіочастотна сертифікація		Ідентифікатор FCC: T68-FBLE IC:6627A-FBLE
Температурні коефіцієнти		Додайте 0,1 × нормована похибка для кожного градуса C понад 28° C або менше 18°C
Інструменти
Викрутки		ISLS3: 2.5 × 75 мм ISLS5: 4 × 100 мм ISLS8: 6 × 125 мм IPHS1: №1, 75 мм IPHS2: №2, 100 мм

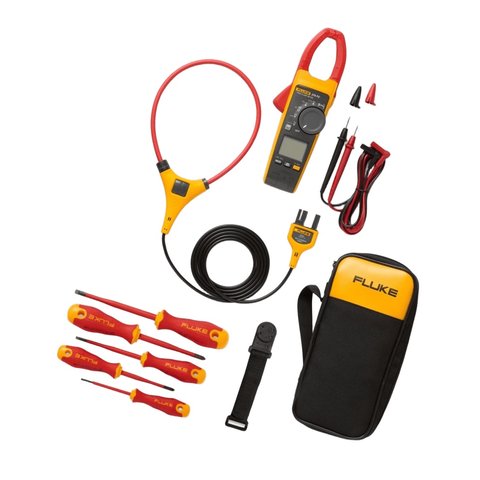

Комплектація

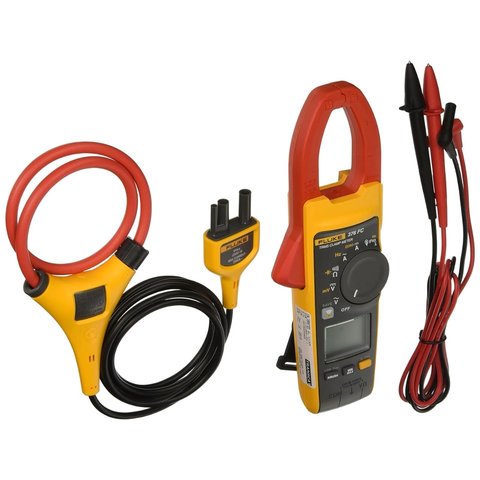

• Струмовимірювальні кліщі Fluke 376 FC – 1 шт.
• Гнучкий струмовий щуп IFlex – 1 шт.
• Магнітний тримач та ремінець – 1 шт.
• Комплект вимірювальних щупів – 1 шт.

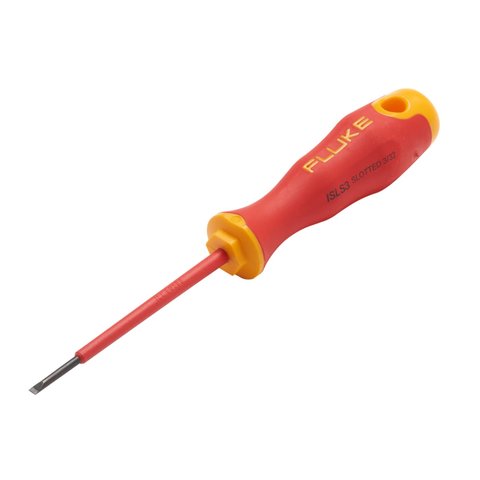

• Викрутка Fluke ISLS3 – 1 шт.

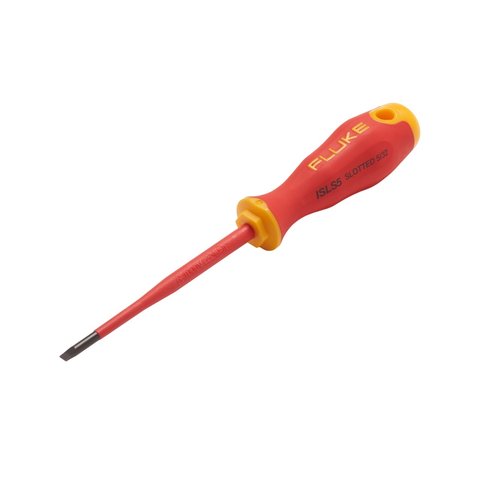

• Викрутка Fluke ISLS5 – 1 шт.
• Викрутка Fluke ISLS8 – 1 шт.

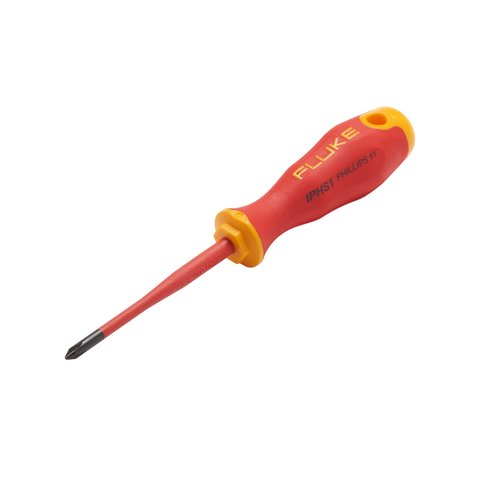

• Викрутка Fluke IPHS1– 1 шт.
• Викрутка Fluke IPHS2 – 1 шт.
• Футляр – 1 шт.
