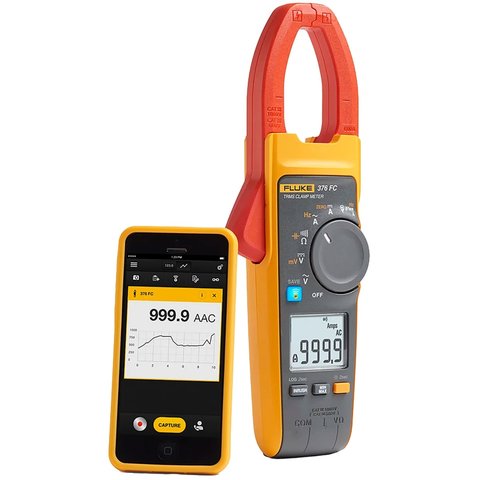

Струмовимірювальні кліщі Fluke 376 FC (4695861)
Все про товар
Також вас можуть зацікавити
Опис
Fluke 376 FC – це струмовимірювальні кліщі, призначені для вимірювання сили струму та його напруги, визначення характеристики пускового струму електродвигуна, вимірювання опору провідників та ємності конденсаторів. Особливість Fluke 376 FC – це можливість визначення як усереднених значень, так і справжніх середньоквадратичних значень змінного та постійного струму та напруги, що значно підвищує якість та точність вимірювань.
Fluke 376 FC можуть також визначати частоту струму та постійну напругу в мВ. З їхньою допомогою можна визначити змінний струм силою до 600 А з роздільністю 0,1 А. Вимірювання провідності можливо в межах ≤30 Ом. Вимірювання напруги змінного струму можливо в діапазоні 1000 В. Попри компактні розміри, кліщі мультиметра Fluke 376 FC мають велике відкриття (до 34 мм), що дозволяє ефективно працювати на проводах з різним перетином навіть у найскладніших умовах і важкодоступних місцях, зокрема, у тісних силових щитах або вузьких кабельних коробах.
Контрастний рідкокристалічний екран з підсвічуванням забезпечує чудове зчитування результатів при будь-якому освітленні.
Особливості
- Гнучкий струмовимірювальний давач iFlex розширює діапазон вимірювань до 2500 A змінного струму та підвищує гнучкість зображення, можливість вимірювання на провідниках незручного розміру та полегшує доступ до проводів.
- CAT IV 600 В, CAT III 1000 В.
- Зображення ефективного середньоквадратичного значення змінного струму або напруги при вимірюванні нелінійних сигналів.
- Діапазон вимірювань 500 мВ постійного струму для під'єднання додаткового обладнання.
- Вбудований фільтр низьких частот і надсучасна технологія обробки сигналів дозволяє використовувати прилад у середовищах з сильними електричними завадами та отримувати стабільні результати.
- Запатентована технологія вимірювань пускового кидка відфільтровує завади та вимірює пусковий струм двигуна так, як його сприймає захист електричного кола.
- Ергономічний корпус чудово поміщається у долоні та може використовуватися під час носіння засобів захисту.
- Великий дисплей з підсвічуванням автоматично встановлює правильний діапазон вимірювань, що позбавляє необхідності змінювати положення перемикача при проведенні вимірювань.
- Три роки гарантії.
- М'який футляр для перенесення.
- Відповідність вимогам стандартів безпеки EN/IEC 61010-1:2001; 1000V CAT III, 600V CAT IV.
Технічні характеристики
Електричні характеристики | ||||
---|---|---|---|---|
Змінний струм через затискач | ||||
Діапазон | 999,9 А | |||
Роздільність | 0,1 А | |||
Похибка | 2% ± 5 цифр (10-100 Гц) 2,5 % ± 5 цифр (100-500 Гц) |
|||
Коефіцієнт форми (50/60 Гц) | 3 при 500 А Додайте 2% для коефіцієнта форми >2 |
|||
Вимірювання змінного струму з допомогою гнучкого струмового пробника | ||||
Діапазон | 2500 А | |||
Роздільність | 0,1 А (≤ 600 А) 1 А (≤ 2500 А) |
|||
Похибка | 3% ± 5 цифр (5 – 500 Гц) | |||
Коефіцієнт форми (50/60 Гц) | 3,0 при 1100 А 2,5 при 1400 А 1,42 при 2500 А Додайте 2% для коефіцієнта форми > 2 |
|||
Відстань від оптимального положення | i2500-10 Flex | i2500-18 Flex | Error | |
A | 0,5 дюймів (12,7 мм) | 1,4 дюйма (35,6 мм) | ± 0,5% | |
B | 0,8 дюйма (20,3 мм) | 2,0 дюйми (50,8 мм) | ± 1,0% | |
C | 1,4 дюйма (35,6 мм) | 2,5 дюйми (63,5 мм) | ± 2,0% | |
Невизначеність вимірювань передбачає розташування централізованого первинного провідника в оптимальному положенні, відсутність зовнішнього електричного та магнітного поля та дотримання робочої температури. | ||||
Постійний струм | ||||
Діапазон | 999,9 А | |||
Роздільність | 0,1 А | |||
Похибка | 2% ± 5 цифр | |||
Напруга змінного струму | ||||
Діапазон | 1000,0 В | |||
Роздільність | 0,1 В | |||
Похибка | 1,5% ± 5 цифр (20 – 500 Гц) | |||
Напруга постійного струму | ||||
Діапазон | 1000,0 В | |||
Роздільність | 0,1 В | |||
Похибка | 1% ± 5 цифр | |||
мВ постійного струму | ||||
Діапазон | 500,0 мВ | |||
Роздільність | 0,1 мВ | |||
Похибка | 1% ± 5 цифр | |||
Вимірювання частоти з допомогою затискача | ||||
Діапазон | 5,0–500,0 Гц | |||
Роздільність | 0,1 Гц | |||
Похибка | 0,5% ± 5 цифр | |||
Рівень запуску | 5–10 Гц, ≥10 A 10–100 Гц, ≥ 5 A 100 – 500 Гц, ≥10 А |
|||
Вимірювання частоти з допомогою гнучкого струмового пробника | ||||
Діапазон | 5,0–500,0 Гц | |||
Роздільність | 0,1 Гц | |||
Похибка | 0,5% ± 5 цифр | |||
Рівень запуску | 5 – 20 Гц, ≥ 25 А 20–100 Гц, ≥ 20 A 100–500 Гц, ≥ 25 A |
|||
Опір | ||||
Діапазон | 60 кОм | |||
Роздільність | 0,1 Ом (≤ 600 Ом) 1 Ом (≤ 6000 Ом) 10 Ом (≤ 60 кОм) |
|||
Похибка | 1% ± 5 цифр | |||
Ємність | ||||
Діапазон | 1000 мкФ | |||
Роздільність | 0,1 мкФ (≤ 100 мкФ) 1 мкФ (≤ 1000 мкФ) |
|||
Похибка | 1% ± 4 цифри | |||
Загальні характеристики | ||||

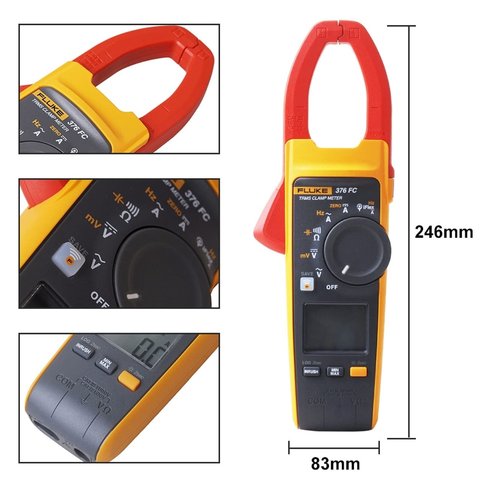

Габарити | 246 мм × 83 мм × 43 мм | |||
Вага | 388 г | |||
Ширина розкриття затискача | 34 мм | |||
Діаметр гнучкого струмовимірювального давача | 7,5 мм | |||
Довжина кабелю гнучкого струмовимірювального давача (від головки до електронного роз'єму) |
1,8 м | |||
Робоча температура | 10°C – +50°C | |||
Температура зберігання | –40°C – +60°C | |||
Робоча вологість | Без конденсації (< 10 –°C) ≤ 90% відн. вол. (при 10°C – 30°C) ≤ 75% відн. вол. (при 30°C – 40°C) ≤ 45% відн. вол. (при 40°C – 50°C) |
|||
Робоча висота | 3000 метрів | |||
Висота над рівнем моря при зберіганні | 12 000 метрів | |||
Електромагнітна сумісність | EN 61326-1:2006 | |||
Температурні коефіцієнти | Додайте 0,1 x нормована похибка для кожного градуса C понад 28° C або менше 18°C |
|||
Відповідність стандартам безпеки | CAN/CSA-C22.2 № 61010-1-04 ANSI/UL 61010-1:2004 ANSI/ISA-61010-1 (82.02.01):2004 EN/IEC 61010-1:2001 до 1000 В категорія вимірювань (CAT) III 600 В категорія вимірювань (CAT) IV Ступінь забруднення 2 EN/IEC 61010-2-032:2002 EN/IEC 61010-031:2002+A1:2008 |
|||
Живлення | 2 AA, NEDA 15А, IEC LR6 |
Посібник користувача
Завантажити посібник користувача для Fluke 376 (англ.).

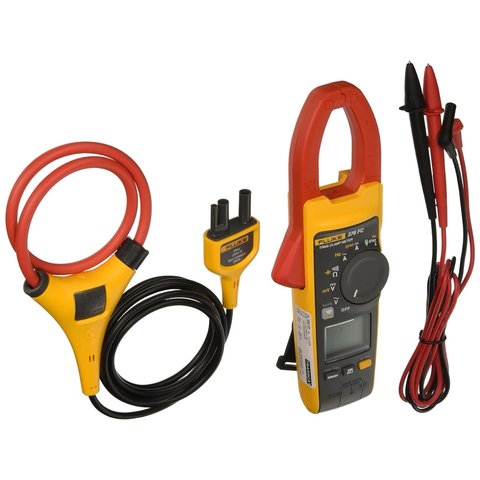

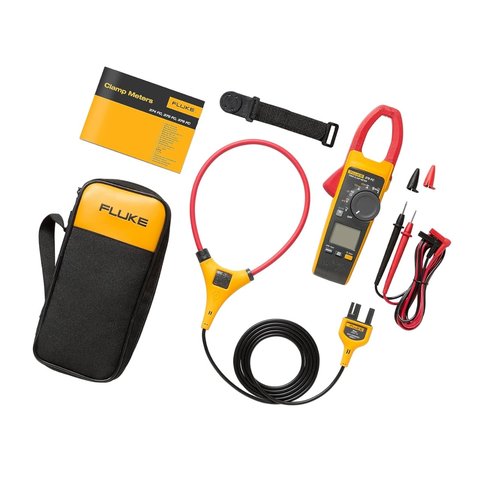

Комплектація
- Струмовимірювальні кліщі Fluke 376 FC — 1 шт.
- Набір вимірювальних дротів TL75 — 1 шт.
- Гнучкий струмовимірювальний давач — 1 шт.
- М'яка сумка для перенесення — 1 шт.
- Батарея типу АА — 2 шт.
- Посібник користувача — 1 шт.
