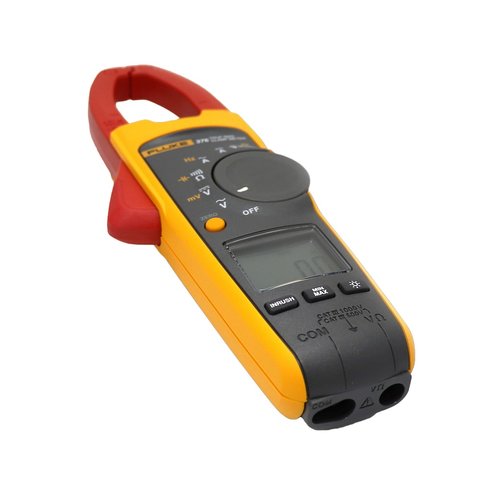

Електричні характеристики |
Вимірювання змінного струму через затискач |
Діапазон |
999,9 А |
Роздільна здатність |
0,1 А |
Похибка |
2% ± 5 цифр (10 - 100 Гц)
2,5 % ± 5 цифр (100-500 Гц) |
Пік-фактор (50/60 Гц) |
3 при 500,0 А
2,5 при 600,0 А
1,42 при 1000 А
Додайте 2% для коефіцієнта форми >2 |

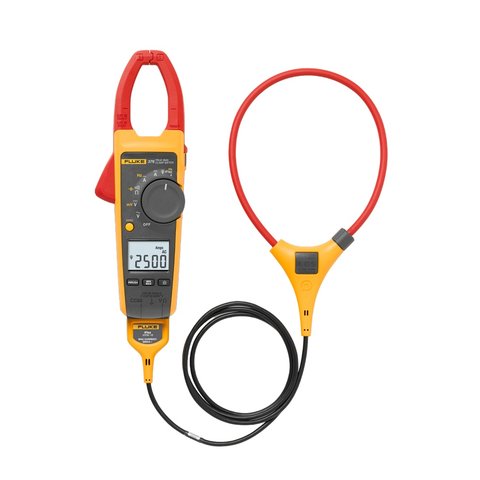

Вимірювання змінного струму з допомогою гнучкого струмового пробника |
Діапазон |
2500 А |
Роздільна здатність |
0,1 А (≤999,9 А)
1 А (≤2500 A) |
Похибка |
3% ± 5 цифр (5 – 500 Гц) |
Пік-фактор (50/60 Гц) |
2,5 при 1400 A
3,0 при 1100 А
1,42 при 2500 А
Додайте 2% для коефіцієнта форми >2 |
Відстань від оптимального положення |
i2500-10 Flex |
i2500-18 Flex |
Error |
|
A |
0,5 дюйма (12,7 мм) |
1,4 дюйма (35,6 мм) |
± 0,5% |
B |
0,8 дюйма (20,3 мм) |
2,0 дюйми (50,8 мм) |
± 1,0% |
C |
1,4 дюйма (35,6 мм) |
2,5 дюйма (63,5 мм) |
± 2,0% |
Невизначеність вимірювань передбачає розташування централізованого первинного провідника в оптимальному положенні, відсутність зовнішнього електричного та магнітного поля та дотримання робочої температури. |
Постійний струм |
Діапазон |
999,9 А |
Роздільна здатність |
0,1 А |
Похибка |
2% ± 5 |
Напруга змінного струму |
Діапазон |
1000 В |
Роздільна здатність |
0,1 В (≤600,0 В)
1 В (≤1000 В) |
Похибка |
1,5% ± 5 (20 - 500 Гц) |
Напруга постійного струму |
Діапазон |
1000 В |
Роздільна здатність |
0,1 В (≤600,0 В)
1 В (≤1000 В) |
Похибка |
1% ± 5 |
Напруга постійного струму в мВ діапазоні |
Діапазон |
500,0 мВ |
Роздільна здатність |
0,1 мВ |
Похибка |
1% ± 5 |
Вимірювання частоти струму за допомогою затискача |
Діапазон |
5,0 – 500,0 Гц |
Роздільна здатність |
0,1 Гц |
Похибка |
0,5% ± 5 |
Рівень запуску |
5–10 Гц, ≥10 A
10–100 Гц, ≥ 5 A
100 – 500 Гц, ≥10 А |
Вимірювання частоти струму з допомогою гнучкого струмового давача |
Діапазон |
5,0 – 500,0 Гц |
Роздільна здатність |
0,1 Гц |
Похибка |
0,5% ± 5 |
Рівень запуску |
5 – 20 Гц, ≥25 А
20 – 100 Гц, ≥ 20 A
100 – 500 Гц, ≥ 25 A |
Опір |
Діапазон |
60,00 кОм |
Роздільна здатність |
0,1 Ом (≤ 600,0 Ом)
1 Ом (≤ 6000 Ом)
10 Ом (≤ 60,00 кОм) |
Похибка |
1% ± 5 |
Ємність |
Діапазон |
1000 мкФ |
Роздільна здатність |
0,1 мкФ (≤ 100 мкФ)
1 мкФ (≤ 1000 мкФ) |
Похибка |
1% ± 4 |
Загальні характеристики |
Габарити |
246 мм × 83 мм × 43 мм |
Вага |
388 г |
Ширина розкриття затискача |
34 мм |
Діаметр гнучкого струмовимірювального давача |
7,5 мм |
Довжина кабелю гнучкого струмовимірювального давача
(від головки до електронного роз'єму) |
1,8 м |
Котушка Роговського |
450 мм |
Робоча температура |
10°C – +50°C |
Температура зберігання |
–40°C – +60°C |
Робоча вологість |
Без конденсації (< 10°C)
≤ 90% відн. вол. (10°C – 30°C)
≤ 75% відн. вол. (30°C – 40°C)
≤ 45% відн. вол. (40°C – 50°C) |
Температурні коефіцієнти |
Додайте 0,1 × нормована похибка для кожного градуса C понад 28° C або менше 18°C |
Робоча висота |
3000 м |
Висота над рівнем моря при зберіганні |
12 000 м |
Живлення |
2 AA, NEDA 15А, IEC LR6 |
Електромагнітна сумісність |
EN 61326-1:2006 |
Відповідність стандартам безпеки |
CAN/CSA-C22.2 № 61010-1-04
ANSI/UL 61010-1:2004
ANSI/ISA-61010-1 (82.02.01):2004
EN/IEC 61010-1:2001 до
1000 В категорія вимірювань (CAT) III
600 В категорія вимірювань (CAT) IV
Ступінь забруднення 2
EN/IEC 61010-2-032:2002
EN/IEC 61010-031:2002+A1:2008 |
